背景：系统升级与迁移
本文介绍一个大型电商平台支付、物流和库存管理系统的云端迁移项目。原系统基于java，并整合了rabbitmq和postgresql数据库，部署在本地数据中心。由于可扩展性和可靠性需求的增长，原系统面临着高延迟、维护困难和运营成本高等挑战。因此，决定将系统迁移至azure云平台，并对架构进行优化升级。azure平台被选中，因为它能够满足高性能架构的需求，并支持安全、治理和成本优化的最佳实践，符合azure架构完善框架。
系统架构：Azure云端新模型
概述
新系统遵循Azure架构完善框架的原则，旨在实现高可扩展性、高弹性和易管理性。此迁移不仅是简单的系统搬迁，更是对架构进行现代化改造，以提升系统敏捷性、安全性及效率。
采用C4模型对架构进行四层级描述，分别为上下文、容器、组件和代码，确保所有相关人员对系统的可扩展性和可靠性目标达成一致。

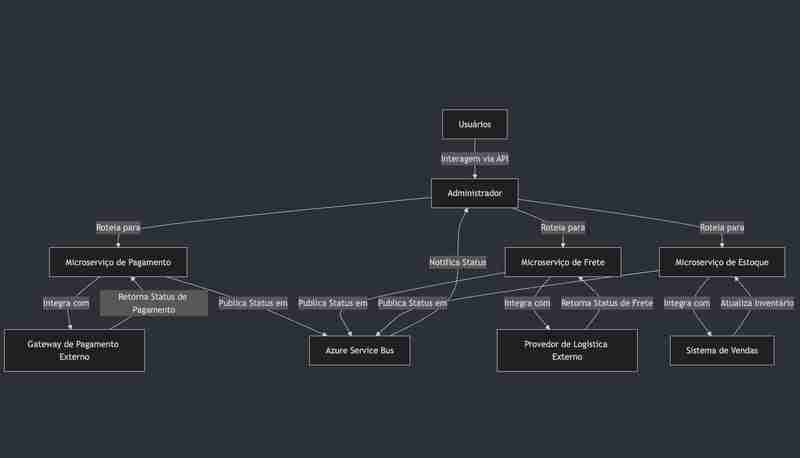

上下文（上下文图）
上下文图展现了整个支付、物流和库存管理系统及其与外部系统的交互关系，包括客户、支付系统和物流平台等。
系统由三个主要业务领域构成：
支付管理：处理金融交易，集成支付网关及其他金融服务。物流管理：与物流供应商交互，计算和监控订单交付状态。库存管理：监控库存水平，并在库存不足时发出警报。
每个领域均被设计为独立的微服务，以实现独立扩展和简化管理。上下文图重点关注这些微服务与外部平台的交互。

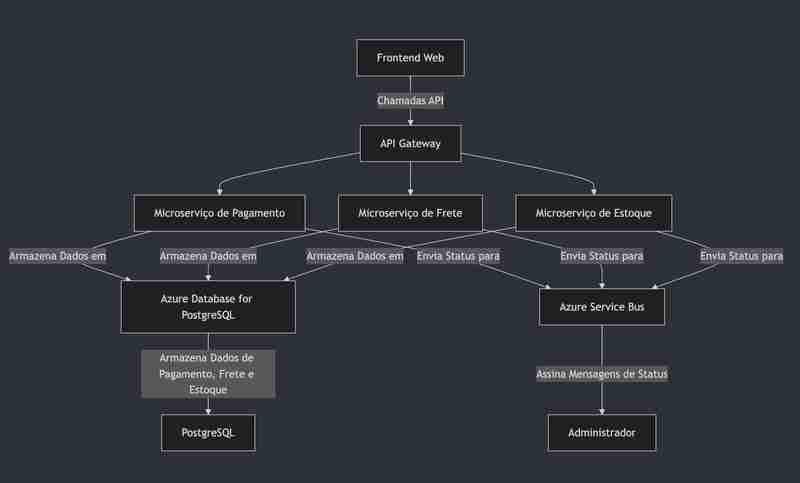

容器（容器图）
容器图展示了系统的主要软件容器。每个微服务都部署为独立的应用程序容器，并利用Azure Kubernetes服务（AKS）进行容器化管理。RabbitMQ被替换为Azure服务总线，以改进异步通信；PostgreSQL数据库迁移至Azure Database for PostgreSQL，并进行了性能优化，以确保高可用性和可扩展性。
主要容器包括：
前端Web应用：用户交互界面，用于管理订单、支付、物流和库存。部署在Azure应用服务上。API网关：负责将请求路由到相应的微服务，使用Azure API管理进行安全、身份验证和流量控制。支付微服务：处理和验证金融交易，与支付网关通信，并部署在AKS上。物流微服务：计算运费，监控交付状态，通过RESTful API与外部物流供应商交互，部署在AKS上。库存微服务：控制库存，发出低库存警报，并与销售系统集成，部署在AKS上。PostgreSQL数据库：迁移至Azure Database for PostgreSQL，具备高可用性和自动备份功能，使用Azure数据库迁移服务完成迁移。服务总线：基于Azure服务总线实现微服务间的异步消息队列，确保高效和弹性的事务处理。
组件（组件图）
组件图详细描述了每个微服务的内部架构，每个组件都是独立且可扩展的软件单元。

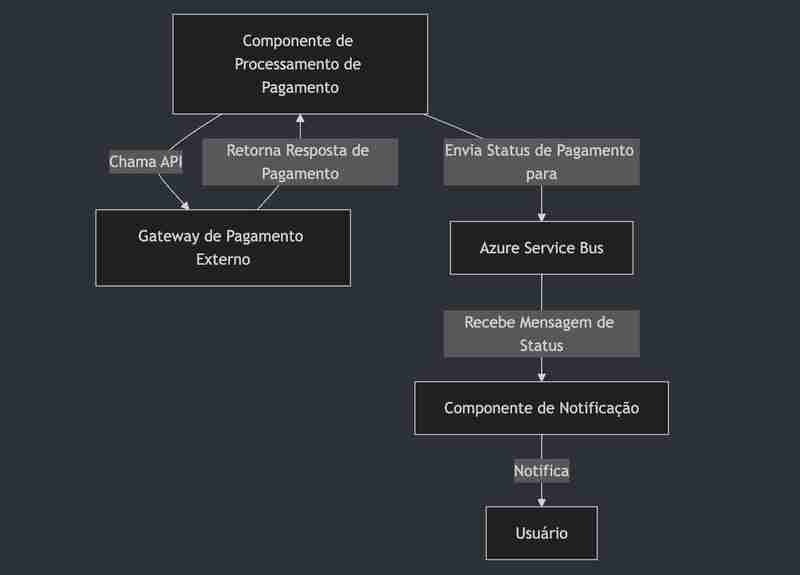

支付微服务
知我AI
一款多端AI知识助理，通过一键生成播客/视频/文档/网页文章摘要、思维导图，提高个人知识获取效率；自动存储知识，通过与知识库聊天，提高知识利用效率。
26 查看详情
关键组件包括：
支付处理组件：与支付网关通信，验证和处理支付，使用Azure Key Vault安全存储凭据。通知组件：向客户和管理员发送支付状态通知。

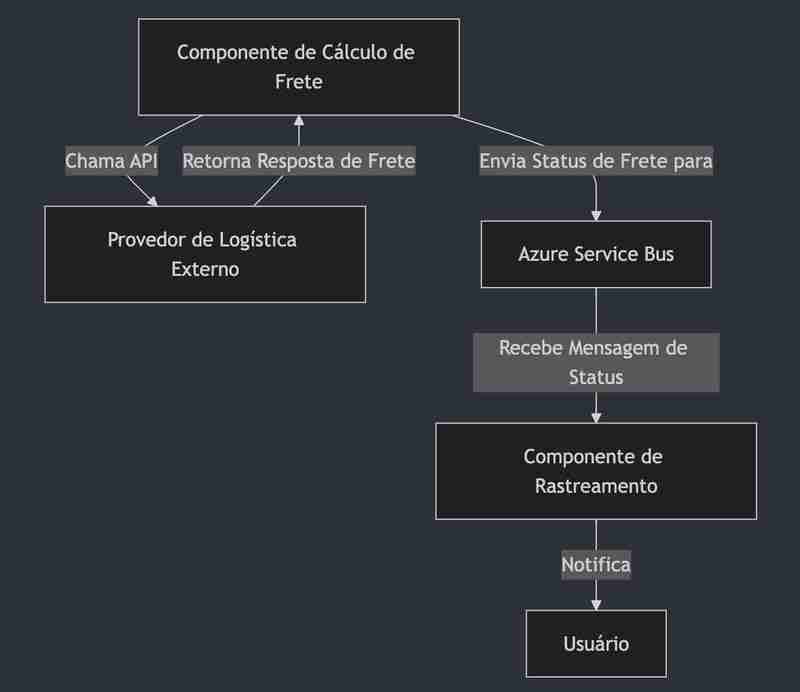

物流微服务
关键组件包括：
运费计算组件：与外部API交互，计算运费，并使用Azure Logic Apps集成第三方服务。跟踪组件：监控订单交付状态，并通过Azure Functions自动更新客户信息。

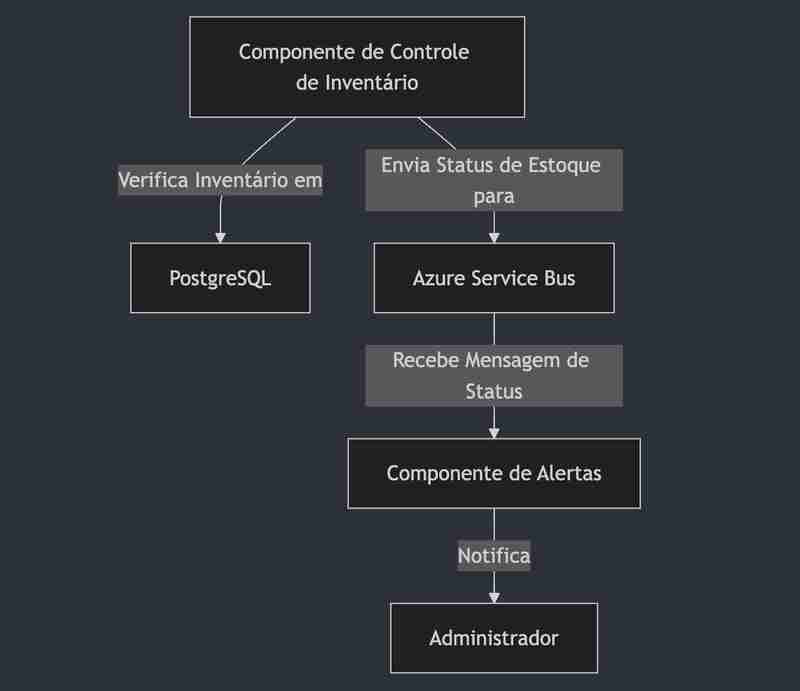

库存微服务
关键组件包括：
库存控制组件：监控和调整库存水平，并与销售系统集成。警报组件：在库存水平达到最低值时发出警报。
代码（代码图）

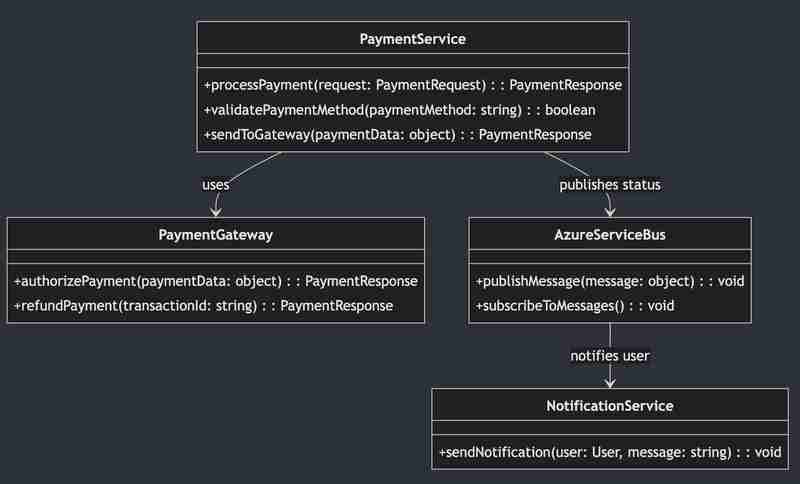

支付微服务：

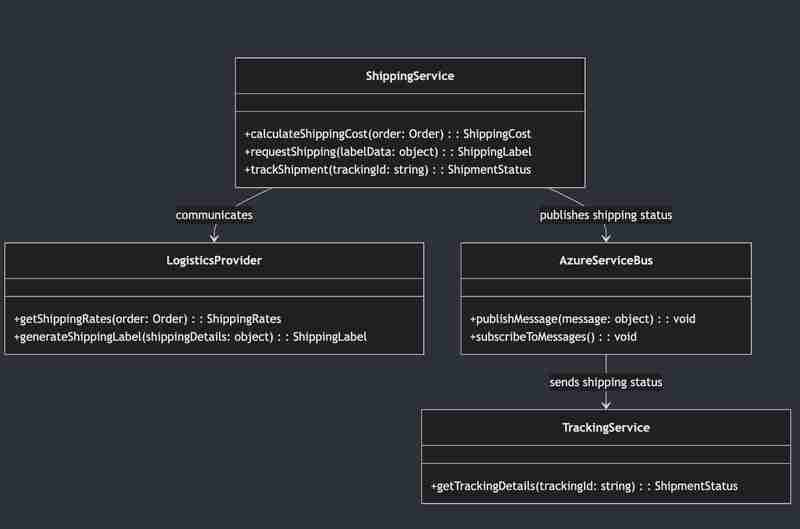

物流微服务：

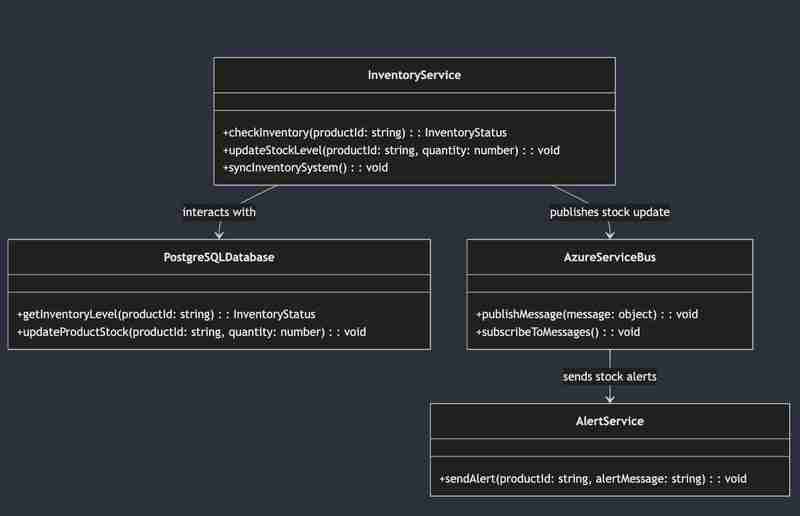

库存微服务：
结论：迁移后的改进和成果
Azure云端迁移带来了以下改进：
可扩展性：AKS和Azure应用服务允许微服务根据负载独立扩展，轻松应对流量高峰。弹性：Azure服务总线和高可用性PostgreSQL数据库确保系统对故障和中断具有更强的韧性。成本优化：云迁移降低了基础设施和维护成本，并通过按需付费模式实现成本优化。安全性：Azure Key Vault、多因素身份验证和严格的访问控制提高了系统的安全性。
通过遵循Azure架构完善框架的最佳实践和C4模型，此次迁移不仅实现了架构的现代化，也显著提升了系统的可靠性、可扩展性和安全性。
