为解决某些工程项目中can总线存在传输速率偏低、通信距离受限等问题，技术人员开发了专用的can光纤中继转换装置，现已广泛应用于消防主机联动等多种场景。本文将详细介绍使用该设备前的必要准备步骤，帮助用户更高效地掌握操作方法，提升系统运行的稳定性与通信性能，适用于多种工业自动化环境。
1、 在正式启用CAN光纤转换设备之前，必须预先设定CAN总线的波特率。通常需要使用螺丝刀打开设备外壳，找到主板上的拨码开关，通过手动切换开关状态完成波特率配置，具体操作位置如下图所示。

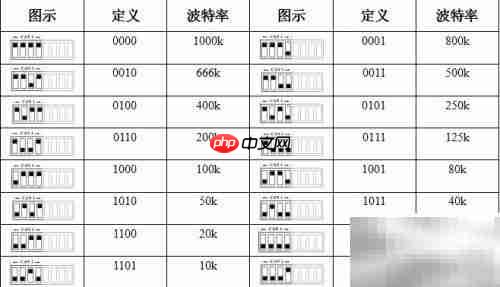

2、 拆开设备外壳后，请勿立即通电，应根据下表所示的拨码规则进行波特率设置，确保参数正确。

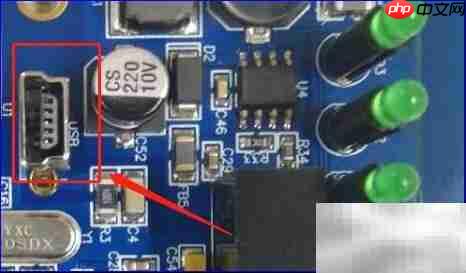

3、 若需对CAN光纤转换设备进行波特率设置、查询或通信测试，需通过USB-mini数据线将其与计算机连接。连接前需拆卸外壳以暴露USB-mini接口，接口位置如下图所示，确认连接牢固后再进行后续操作。

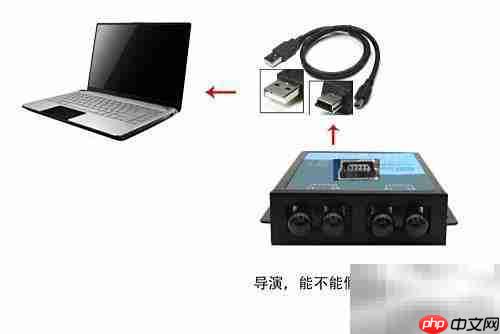

4、 将CAN光纤转换设备通过USB-mini线与电脑连接后，即可实现波特率的灵活配置及数据的收发测试，具体连接方式如下图所示。
PHP轻论坛
简介PHP轻论坛是一个简单易用的PHP论坛程序，适合小型社区和个人网站使用。v3.0版本是完全重构的版本，解决了之前版本中的所有已知问题，特别是MySQL保留字冲突问题。主要特点• 简单易用：简洁的界面，易于安装和使用• 响应式设计：适配各种设备，包括手机和平板• 安全可靠：避免使用MySQL保留字，防止SQL注入• 功能完善：支持分类、主题、回复、用户管理等基本功能• 易于扩展：模块化设计，便于
21 查看详情

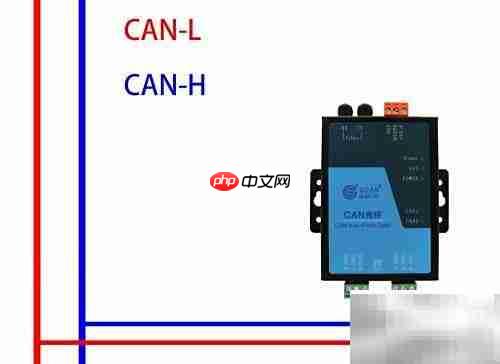

5、 在接线过程中，务必确保CAN高（CAN_H）与CAN高对接，CAN低（CAN_L）与CAN低相连，接线必须准确无误，严禁反接或错接，否则可能导致通信失败，正确接线方式参考下图。
6、 为了增强CAN总线通信的稳定性，降低因信号在总线末端反射引起的干扰，一般建议在CAN网络的最远两端各接入一个终端匹配电阻。该电阻的阻值应与传输线的特性阻抗相匹配。例如，当采用特性阻抗为120Ω的双绞线时，应在两端各安装一个120Ω的终端电阻。GCAN-208系列模块采用82C251作为CAN收发器，若网络中其他节点使用不同型号的收发器，则需根据实际情况重新计算并调整终端电阻值，以实现良好的阻抗匹配，确保通信可靠稳定。
以上就是GCAN-208使用前准备的详细内容，更多请关注创想鸟其它相关文章！
