hg%ignore_a_1%是一款专为cad设计人员开发的辅助插件，集成了图框、标题栏、明细表等标准化绘图功能，具备比例自动匹配、标注背景去除等实用特性。在绘制螺母等标准件时，hgcad通过集成的专业工具实现参数化建模与快速绘制，有效减少重复操作，提升图纸精度与规范性。
如何使用HGCAD绘制螺母？详细操作流程如下

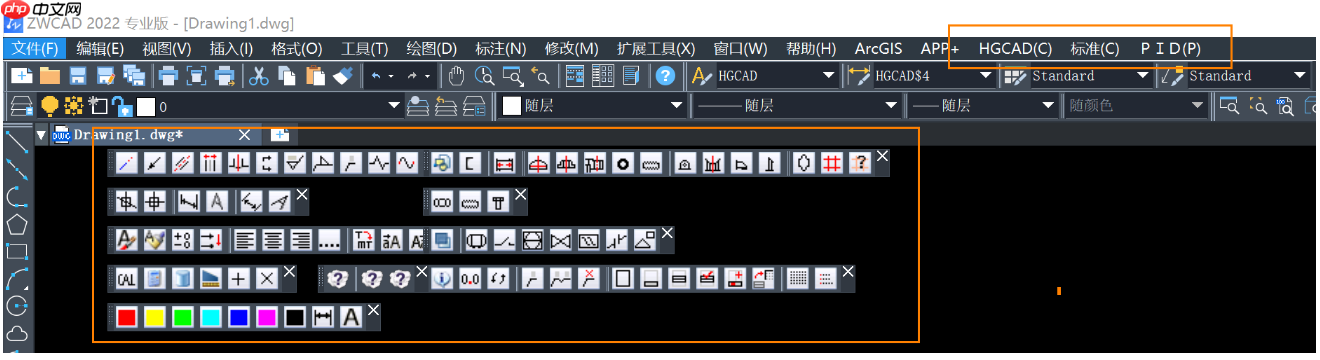

1、首先打开已安装HGCAD插件的中望CAD软件。

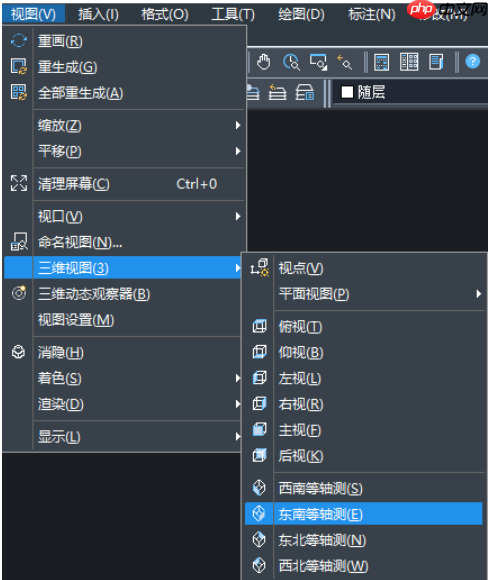

2、进入菜单栏，点击“视图”选项，依次选择“三维视图”中的“东南等轴测”，将当前视图切换为三维视角，便于后续建模。
3、为提高绘图准确性，建议在界面底部工具栏中启用“正交”模式和“对象捕捉”功能。

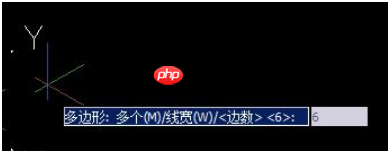

4、调用“正多边形”命令，输入边数“6”，选择“内切于圆”方式，创建一个正六边形。

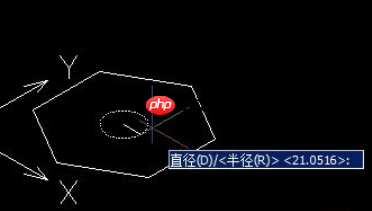

5、确定正六边形后，使用“圆”命令，以其几何中心为圆心，绘制一个直径稍小的圆形，作为螺母的内孔。
腾讯Effidit
腾讯AI Lab开发的AI写作助手，提升写作者的写作效率和创作体验
65 查看详情

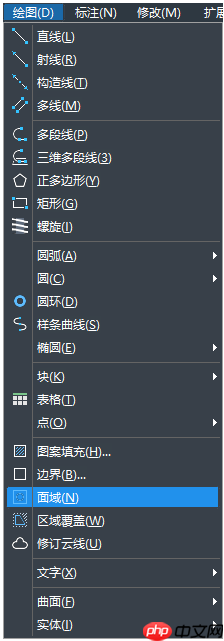

6、前往顶部菜单的“绘图”选项，选择“面域”功能，将刚才绘制的正六边形和圆形轮廓转换为封闭面域。

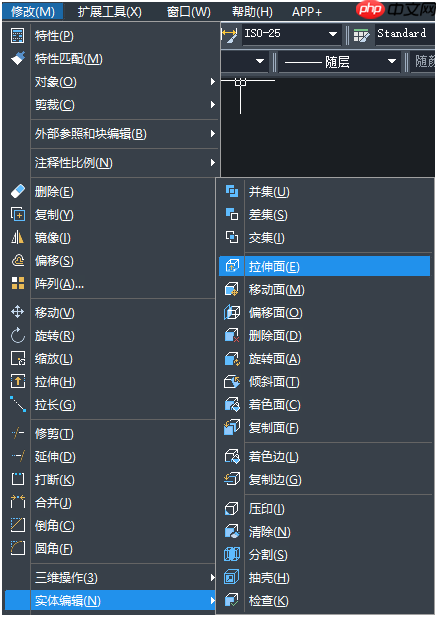

7、点击“修改”菜单，进入“实体编辑”，选择“拉伸面”工具，准备进行三维建模。

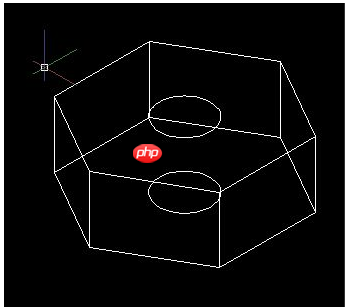

8、设置拉伸高度为“20”，拉伸角度为0°。实际高度可根据六边形尺寸灵活调整，完成螺母主体与内孔的拉伸操作。

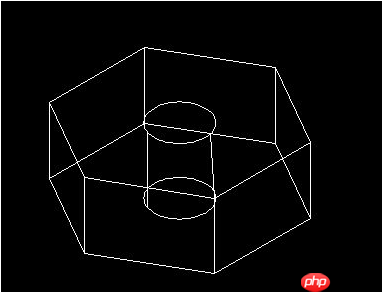

9、最后，使用直线命令连接中心两个圆的对应点，完成螺母的基本结构绘制。
HGCAD提供简洁的中文操作界面，易于上手，并支持智能扩展功能，大幅提升设计效率。借助该插件绘制螺母，不仅简化了建模流程，还增强了图纸的一致性与准确性，是工程制图中的高效解决方案。
