在使用s%ignore_a_1%lidworks进行建模时，某些功能命令可能会显示为灰色不可用状态，例如“扫描”特征命令。这种情况通常由以下两种常见原因引起。

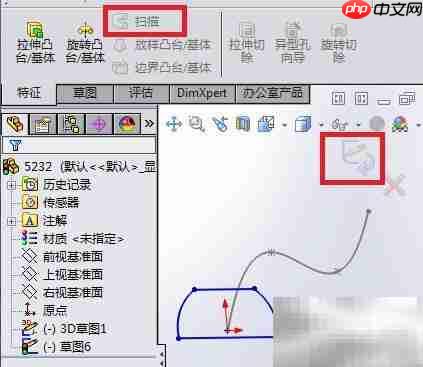

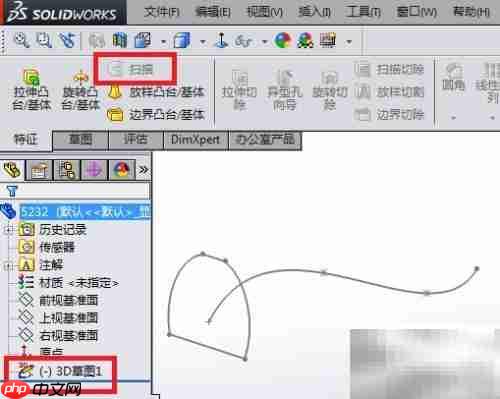

1、如图所示，当前模型中仅存在一个草图。虽然轮廓和扫描路径都已绘制完成，但系统要求轮廓与路径必须分别位于两个独立的草图中，无论是2D还是3D草图均需如此。因此，若要激活扫描命令，至少需要创建两个不同的草图来分别定义轮廓和路径。

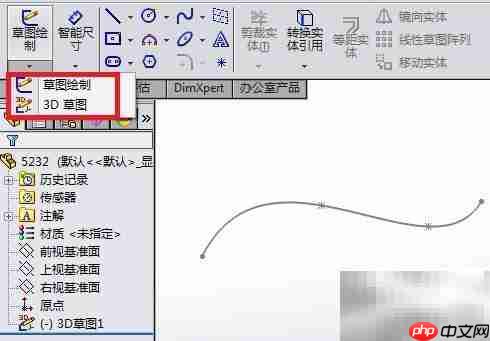

2、可对现有草图进行修改，删除原有的轮廓或路径元素，然后新建一个独立的草图用于定义轮廓或路径。虽然支持使用3D草图，但由于轮廓通常要求共面，建议采用2D草图进行绘制，操作更为简便，且可用的绘图工具更全面。

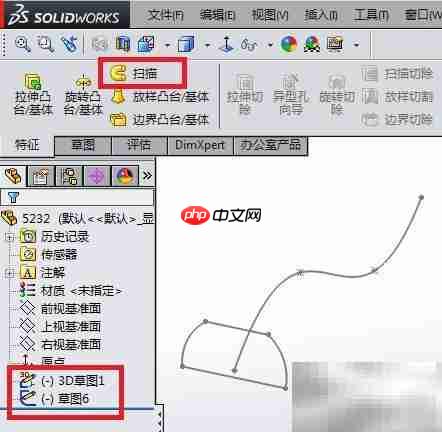

3、完成一个新的2D轮廓草图后，扫描命令将自动变为可用状态。
大师兄智慧家政
58到家打造的AI智能营销工具
99 查看详情
4、点击“扫描”命令按钮，然后在图形区域中依次选择所需的轮廓和路径。

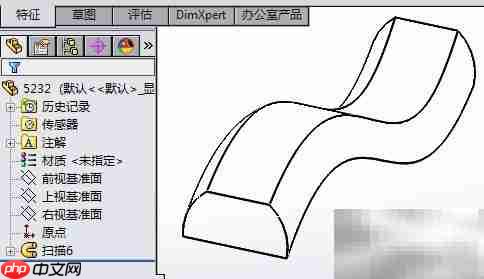

5、扫描特征已成功生成。
6、需要注意的是，扫描命令只能在退出草图编辑环境后使用。如图中所示，当前仍处于草图绘制模式，必须完成草图并点击右上角的确认按钮退出编辑状态，才能执行扫描操作。
以上就是SolidWorks扫描按钮灰色解决的详细内容，更多请关注创想鸟其它相关文章！
