rhin%ignore_a_1%ceros 5.0在众多设计领域中被广泛应用，相较于3d max，其对计算机硬件的要求更低，学习门槛也更为友好。接下来，我们将通过挤出封闭曲线、布尔运算以及修剪命令等基础操作，逐步构建一把钥匙的三维模型，帮助你掌握rhino的基本建模流程。

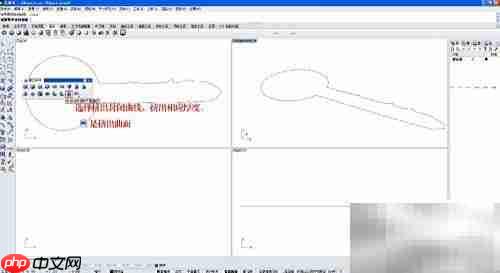

1、 进入TOP视图，首先使用圆形工具绘制一个圆，接着利用自由曲线工具勾画出钥匙前端的外形轮廓，如图所示。选中绘制好的曲线后，按下F10开启控制点，对曲线形状进行精细调整。

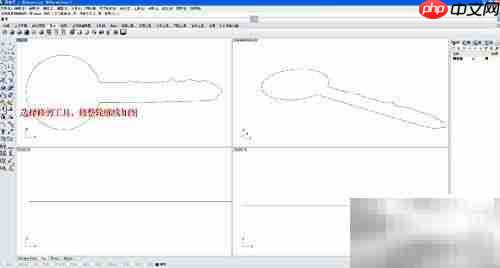

2、 接下来使用“修剪”工具，先选择作为剪切边界的对象，再点击需要被修剪的部分钥匙轮廓线，按照软件提示完成修剪操作。

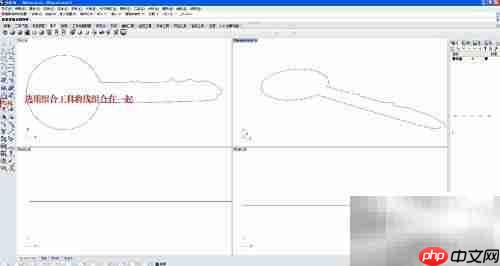

3、 使用“组合曲线”工具，可将多段分离的线条合并为一条连续的完整曲线。

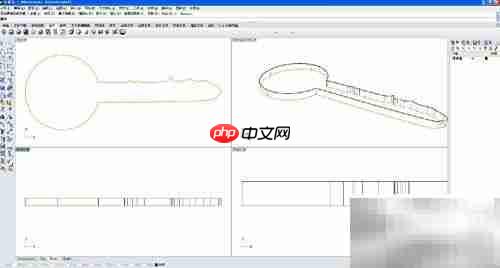

4、 选中已封闭的曲线，应用“挤出”命令，设定合适的高度值，生成具有厚度的实体部分。
Otter.ai
一个自动的会议记录和笔记工具，会议内容生成和实时转录
91 查看详情

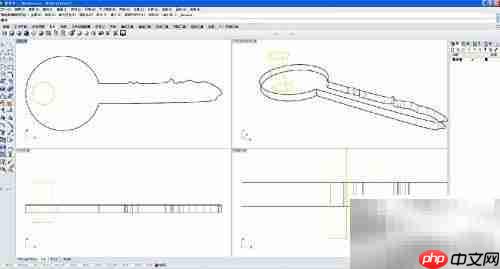

5、 切换至顶视图，使用圆柱体工具创建一个圆柱，再通过立方体工具制作一个长方体。随后复制该长方体三次，并将它们移动至钥匙齿位的相应位置。

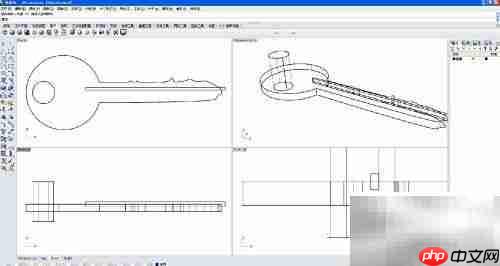

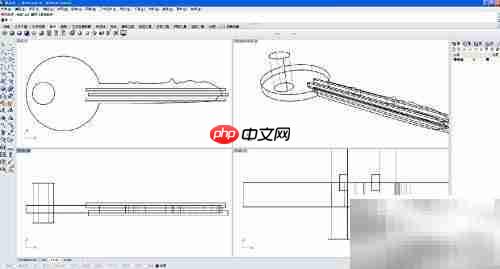

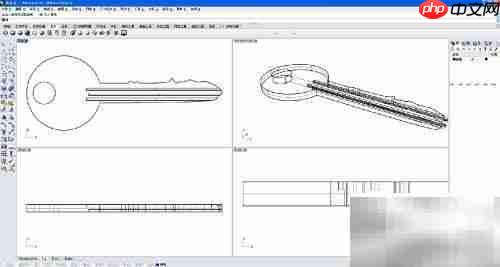

6、 执行“布尔差集”操作，首先选择钥匙主体作为目标物体，右键确认；然后依次选择圆柱体和三个长方体作为切除工具，最后再次右键完成布尔运算，形成钥匙上的凹槽结构。
以上就是Rhino 5.0钥匙建模入门的详细内容，更多请关注创想鸟其它相关文章！
