协作图着重表现对象之间的消息交互及组织架构，是交互图的一种形式。
1、 协作图由参与者、对象以及消息流动等要素组成。
2、 在协作图中，对象之间的关联被称为链接，通过线条来表示两个对象间共享信息的关系。
3、 协作图中的消息标签结构为：顺序表达式配合消息名称。下图呈现了消息标签的具体示例。
Matlab语言的特点 %ignore_a_1%WORD版
本文档主要讲述的是Matlab语言的特点；Matlab具有用法简单、灵活、程式结构性强、延展性好等优点，已经逐渐成为科技计算、视图交互系统和程序中的首选语言工具。特别是它在线性代数、数理统计、自动控制、数字信号处理、动态系统仿真等方面表现突出，已经成为科研工作人员和工程技术人员进行科学研究和生产实践的有利武器。希望本文档会给有需要的朋友带来帮助；感兴趣的朋友可以过来看看
8 查看详情
4、 下图提供了一个打印任务的协作实例。用户角色向计算机发起打印请求，随后计算机把该请求传递给打印服务器，当服务器处于空闲状态时，再将任务转交打印机执行打印操作。

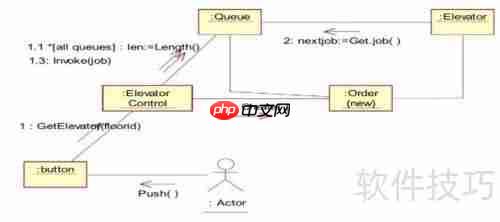

5、 下图描绘了搭乘电梯的协作案例，其中体现了链接关系。
6、 协作图和顺序图之间可以互相转换，不过两者在表现方式上有所区别。
