%ign%ignore_a_1%re_a_1%绘图软件中的常用指令里包含了矩形和环形阵列，这些功能能够帮助用户快速复制图形，从而节省绘图时间。以下将简要介绍cad阵列指令的操作步骤。

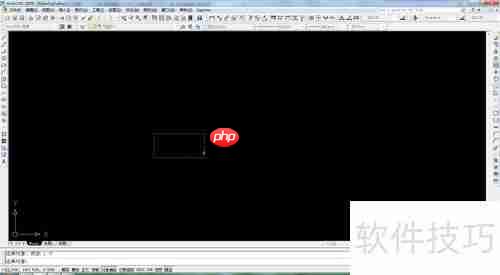

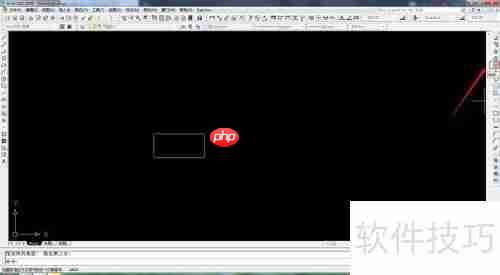

1、首先利用AutoCAD2008打开所需编辑的图纸，然后点击右侧工具栏中的阵列命令。

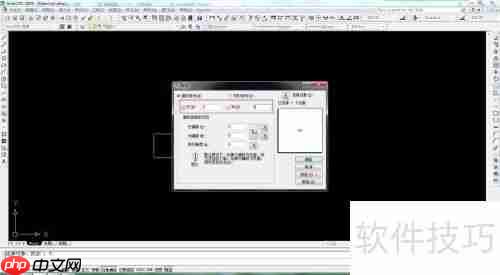

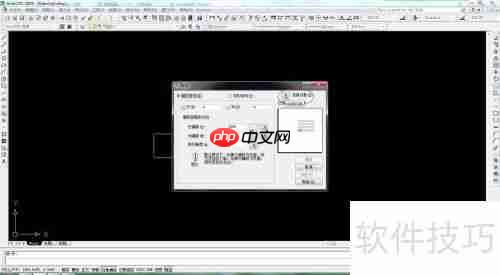

2、进入矩形阵列设置界面后，先点击右上角的对象选择命令，在图纸中选定需要阵列的图形，之后按下空格键完成确认。

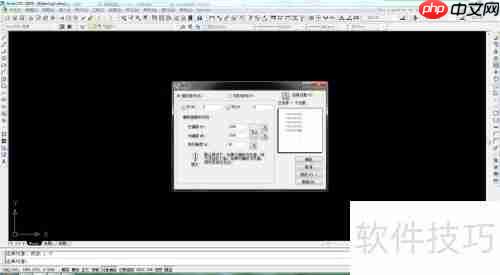

3、随后，设定阵列的具体数量，这里以5行为例，按照下图所示进行配置。

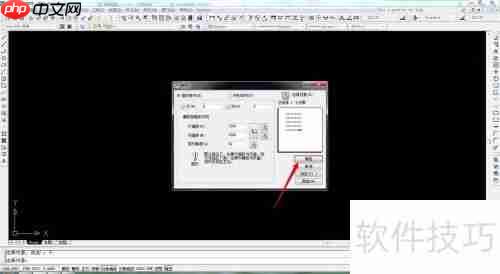

4、接着，调整行和列之间的偏移距离以及角度，参考图示进行设置，完成后点击确定。

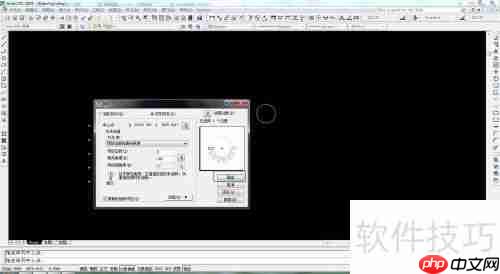

5、启动AutoCAD2008的图纸文件，点击右侧工具栏上的阵列命令，选择环形阵列的功能。

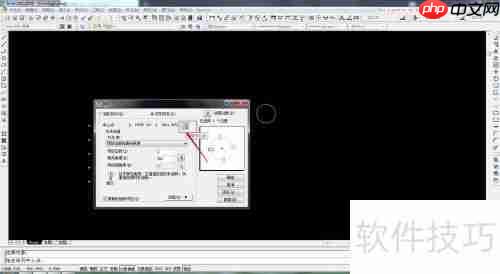

6、首先点击右上角的选择对象命令，然后在图纸中选取需要阵列的目标图形，最后按空格键确认。

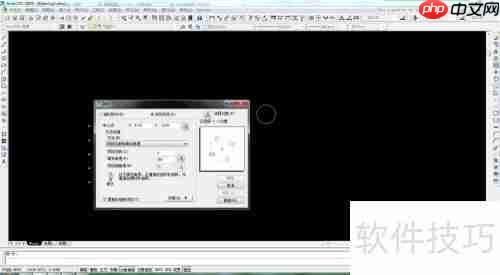

7、接下来定义环形阵列的中心点位置，可以通过手动输入坐标或者直接在图纸上指定一个点来实现。
eMart 网店系统
功能列表：底层程序与前台页面分离的效果，对页面的修改无需改动任何程序代码。完善的标签系统，支持自定义标签，公用标签，快捷标签，动态标签，静态标签等等，支持标签内的vbs语法，原则上运用这些标签可以制作出任何想要的页面效果。兼容原来的栏目系统，可以很方便的插入一个栏目或者一个栏目组到页面的任何位置。底层模版解析程序具有非常高的效率，稳定性和容错性，即使模版中有错误的标签也不会影响页面的显示。所有的标
0 查看详情

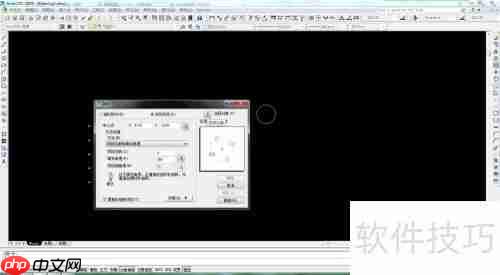

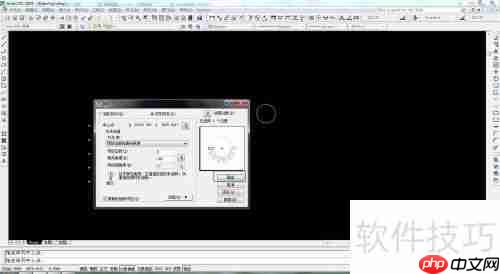

8、进一步设定环形阵列的总数目及覆盖的角度范围，参照下方图片提示完成设置并点击确定。

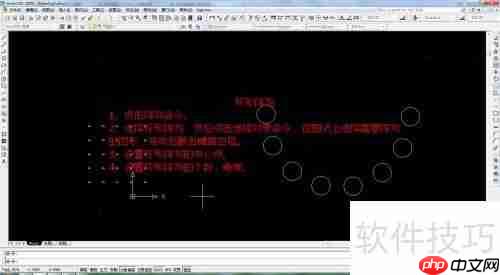

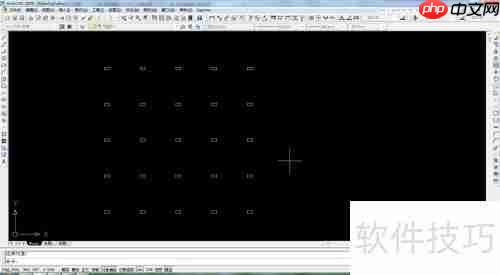

9、阵列结果呈现为矩形布局：
10、点击阵列命令按钮。

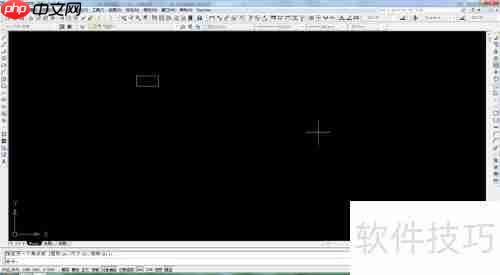

11、使用选择对象命令，确定图纸中待阵列的图形，随后按空格键结束选择。
12、调整阵列的数量。
13、配置行与列间的偏移量及旋转角度。

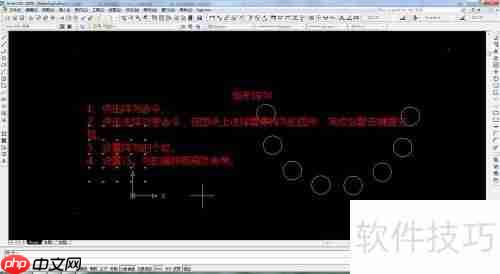

14、圆形分布模式：
15、激活阵列功能选项。
16、切换至环形阵列模式，运用对象命令挑选目标图形，确认无误后敲击空格键。
17、明确环形阵列的中心点位置。
18、调整环形阵列的总数目与覆盖角度。
以上就是CAD阵列功能使用教程的详细内容，更多请关注创想鸟其它相关文章！
