multisim是一款易于操作且功能强大的电路仿真软件，适用于数字电路和模拟电路的仿真学习。无论是新手还是有经验的%ign%ignore_a_1%re_a_1%，都能轻松上手并快速熟悉其操作。该软件界面直观，功能布局清晰，非常适合教学和实践应用。接下来，我们将详细讲解如何利用multisim完成一个简单的电路实验，帮助大家快速入门。

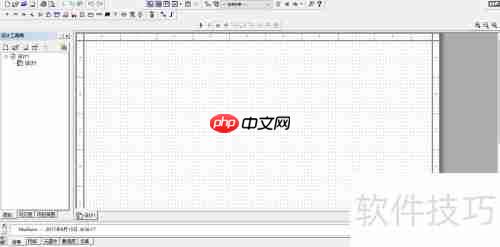

打开并启动Multisim软件。

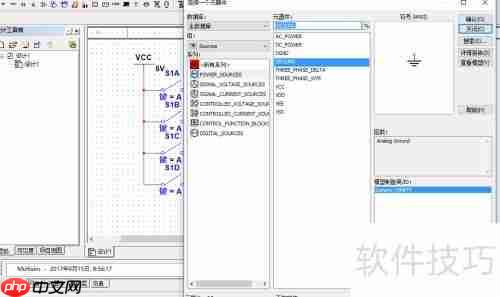

从元件库中挑选所需的元件，开始绘制电路图。

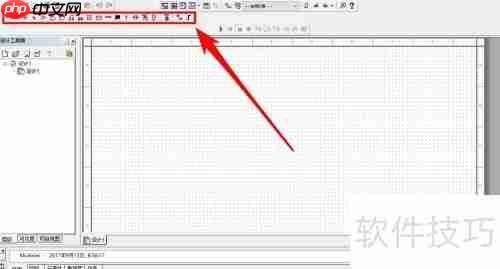

元件库中的分类从左到右分别是电源、基本元件（如开关、电阻、电容、电感等）、二极管、晶体管、模拟电路元件以及TTL和CMOS器件。根据实际电路需求，用户可以自由选择合适的元件。

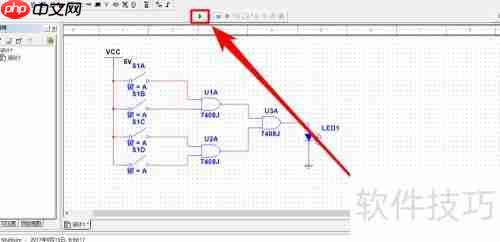

绘制好电路图后，点击工具栏上的运行按钮启动仿真过程。
在仿真过程中，可以通过点击开关来控制其通断状态。

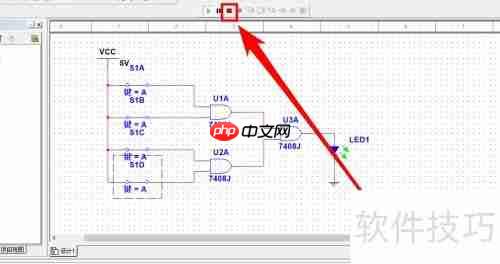

当实验结束时，点击停止按钮以终止仿真。

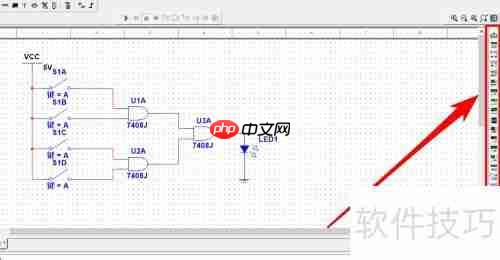

若需使用万用表或示波器等测量工具，可以从右侧的测量工具栏中调取。
ProfilePicture.AI
在线创建自定义头像的工具
67 查看详情 要保存已创建的电路图，可点击文件菜单下的保存选项。

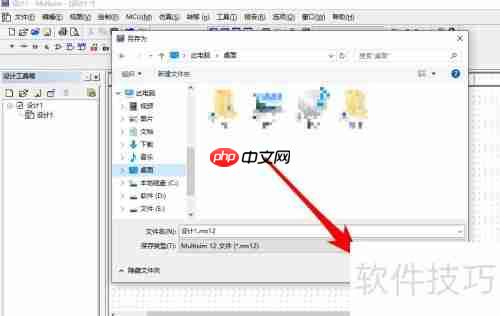

选择保存位置后，点击确定按钮即可完成保存操作。
如果这篇文章对你有所帮助，请别忘了点赞支持哦！
请务必留意文章底部的注意事项部分，确保了解相关信息。
以上就是Multisim中简单电路仿真入门教程的详细内容，更多请关注创想鸟其它相关文章！
