绘图过程中经常需要添加标准件，caxa电子图板自带图库，里面包含大量标准件图示，要查看具体的操作步骤可以参考以下内容：
1、 点击%ignore_a_1%栏上的图标，然后选择相关选项。

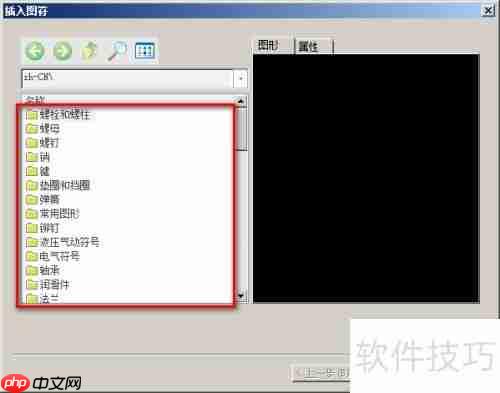

2、 弹出的窗口里，比如要插入M16规格的螺栓。

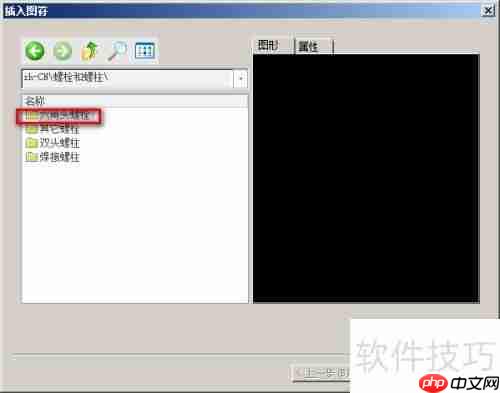

3、 在这个界面内，双击螺栓和螺柱选项，接着双击六角头螺栓。

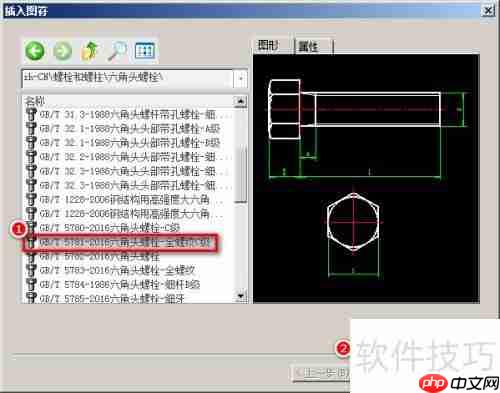

4、 选取GB/T5781-2016规定的六角头螺栓标准，然后继续后续步骤。
ProfilePicture.AI
在线创建自定义头像的工具
67 查看详情

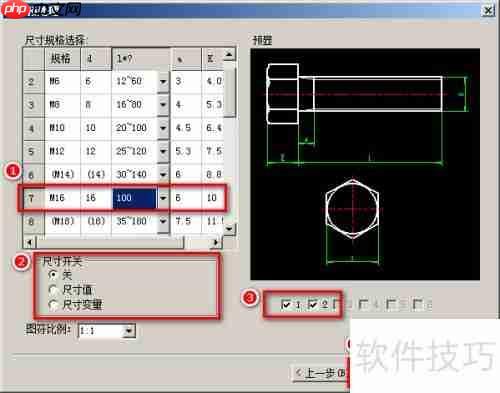

5、 根据需求挑选尺寸参数，这里设置为M16螺栓，长度设定为100mm，并且可以依据实际情况调整尺寸。
6、 尺寸开关决定是否在图上展示尺寸数值或变量，默认设为关闭。
7、 根据实际需要勾选所需视图，完成后点击确定按钮。
8、 完成后会在图纸中出现相应图形，通过选定图示中的定位点并右键确认来结束操作。
以上就是CAXA CAD电子图板：快速掌握插入图符功能的详细内容，更多请关注创想鸟其它相关文章！
