嗨，在这篇博客中，我们将讨论如何使用 h3 索引轻松进行栅格分析。
客观的
为了学习，我们将计算出由 esri 土地覆盖确定的聚居区有多少建筑物。让我们针对矢量和栅格的国家级数据进行目标。
我们先找到数据
下载栅格数据

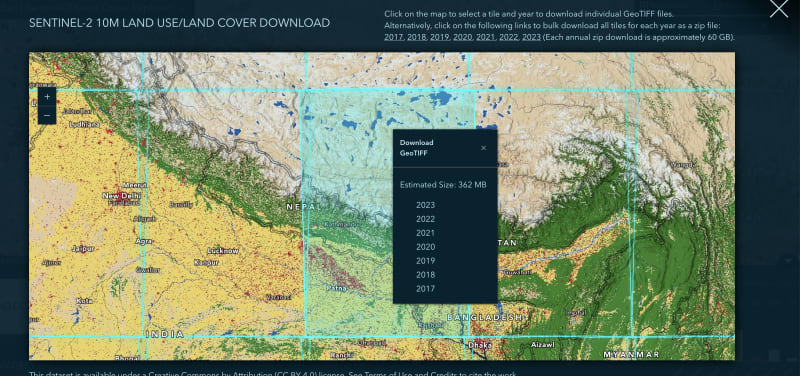

我已经从 esri land cover 下载了定居点区域。
https://livingatlas.arcgis.com/landcover/
让我们下载2023年，大小约362mb
下载尼泊尔 osm 建筑
来源：http://download.geofabrik.de/asia/nepal.html
288241523188
预处理数据
让我们在实际的 h3 单元计算之前对数据进行一些预处理
我们将在这一步中使用 gdal 命令行程序。在你的机器上安装 gdal
转换为云优化的 geotiff
如果您不知道 cog ，请在此处查看：https://www.cogeo.org/
检查gdal_translate是否可用
gdal_translate --version
它应该打印您正在使用的 gdal 版本
将光栅重新投影为 4326
您的栅格可能有不同的源 srs ，相应地更改它
gdalwarp esri-settlement-area-kathmandu-grid.tif esri-landcover-4326.tif -s_srs epsg:32645 -t_srs epsg:4326
现在让我们将 tif 转换为云优化的 geotif
gdal_translate -of cog esri-landcover-4326.tif esri-landcover-cog.tif
将重新投影的 tiff 转换为 geotiff 大约需要一分钟
将osm数据插入postgresql表
我们正在使用 osm2pgsql 将 osm 数据插入到我们的表中
osm2pgsql --create nepal-latest.osm.pbf -u postgres
osm2pgsql 总共花费了 274 秒（4m 34 秒）。
如果您有任何使用 ogr2ogr 的文件，也可以使用 geojson 文件
ogr2ogr -f postgresql pg:"dbname=postgres user=postgres password=postgres" buildings_polygons_geojson.geojson -nln buildings
ogro2gr 对驱动程序有广泛的支持，因此您可以非常灵活地选择输入内容。输出是 postgresql 表
计算h3指数
postgresql
安装
pip install pgxnclient cmakepgxn install h3
在您的数据库中创建扩展
create extension h3;create extension h3_postgis cascade;
现在让我们创建建筑物表
create table buildings ( id serial primary key, osm_id bigint, building varchar, geometry geometry(polygon, 4326));
向表中插入数据
insert into buildings (osm_id, building, geometry)select osm_id, building, wayfrom planet_osm_polygon popwhere building is not null;
日志和计时：
updated rows 8048542query insert into buildings (osm_id, building, geometry) select osm_id, building, way from planet_osm_polygon pop where building is not nullstart time mon aug 12 08:23:30 npt 2024finish time mon aug 12 08:24:25 npt 2024
现在让我们使用 centroid 计算这些建筑物的 h3 指数。这里 8 是我正在研究的 h3 分辨率。在这里了解有关决议的更多信息
alter table buildings add column h3_index h3index generated always as (h3_lat_lng_to_cell(st_centroid(geometry), 8)) stored;
光栅操作
安装
pip install h3 h3ronpy rasterio asyncio asyncpg aiohttp
确保重新投影的齿轮处于静态/
mv esri-landcover-cog.tif ./static/
运行 repo 中提供的脚本以从栅格创建 h3 像元。我正在按模式方法重新采样：这取决于您拥有的数据类型。对于分类数据模式更适合。在这里了解有关重采样方法的更多信息
python cog2h3.py --cog esri-landcover-cog.tif --table esri_landcover --res 8 --sample_by mode
日志：
2024-08-12 08:55:27,163 - info - starting processing2024-08-12 08:55:27,164 - info - cog file already exists: static/esri-landcover-cog.tif2024-08-12 08:55:27,164 - info - processing raster file: static/esri-landcover-cog.tif2024-08-12 08:55:41,664 - info - determined min fitting h3 resolution: 132024-08-12 08:55:41,664 - info - resampling original raster to : 1406.475763m2024-08-12 08:55:41,829 - info - resampling done2024-08-12 08:55:41,831 - info - new native h3 resolution: 82024-08-12 08:55:41,967 - info - converting h3 indices to hex strings2024-08-12 08:55:42,252 - info - raster calculation done in 15 seconds2024-08-12 08:55:42,252 - info - creating or replacing table esri_landcover in database2024-08-12 08:55:46,104 - info - table esri_landcover created or updated successfully in 3.85 seconds.2024-08-12 08:55:46,155 - info - processing completed
分析
让我们创建一个函数来获取多边形中的_h3_indexes
create or replace function get_h3_indexes(shape geometry, res integer) returns h3index[] as $$declare h3_indexes h3index[];begin select array( select h3_polygon_to_cells(shape, res) ) into h3_indexes; return h3_indexes;end;$$ language plpgsql immutable;
让我们获取我们感兴趣的区域中所有被确定为建筑面积的建筑物
with t1 as ( select * from esri_landcover el where h3_ix = any ( get_h3_indexes( st_geomfromgeojson('{ "coordinates": [ [ [83.72922006065477, 28.395029869336483], [83.72922006065477, 28.037312312532066], [84.2367635433626, 28.037312312532066], [84.2367635433626, 28.395029869336483], [83.72922006065477, 28.395029869336483] ] ], "type": "polygon" }'), 8 ) ) and cell_value = 7)select *from buildings bljoin t1 on bl.h3_ix = t1.h3_ix;

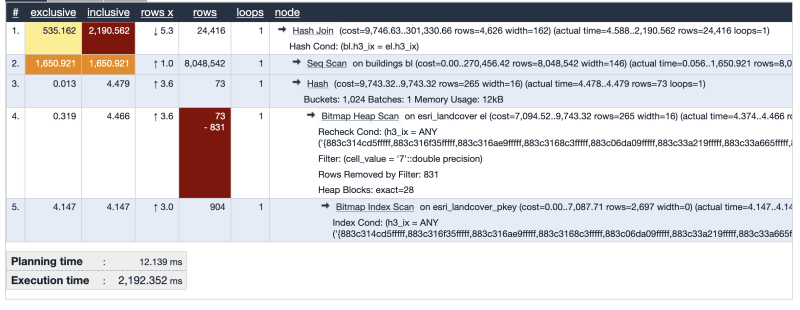

查询计划：
如果在建筑物的 h3_ix 列上添加索引，这可以进一步增强
create index on buildings(h3_ix);
拍摄计数时：我所在的地区有 24416 座建筑，其建筑等级属于 esri
确认

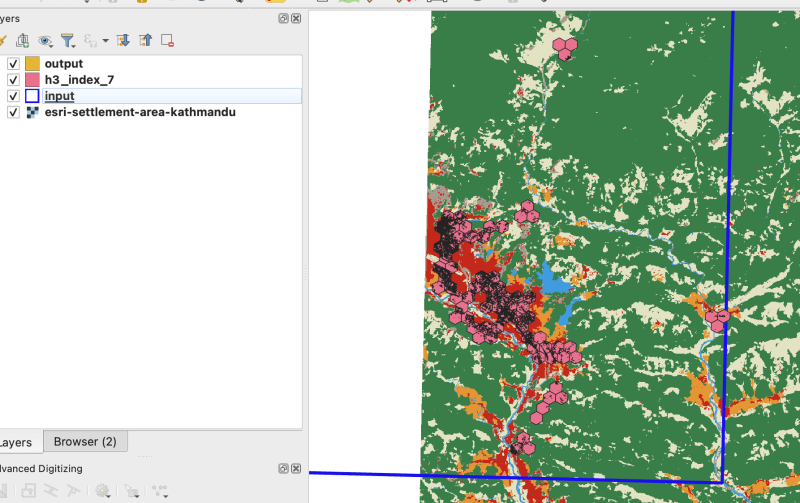

让我们验证输出是否为真：让我们以 geojson 形式获取建筑物
with t1 as ( select * from esri_landcover el where h3_ix = any ( get_h3_indexes( st_geomfromgeojson('{ "coordinates": [ [ [83.72922006065477, 28.395029869336483], [83.72922006065477, 28.037312312532066], [84.2367635433626, 28.037312312532066], [84.2367635433626, 28.395029869336483], [83.72922006065477, 28.395029869336483] ] ], "type": "polygon" }'), 8 ) ) and cell_value = 7)select jsonb_build_object( 'type', 'featurecollection', 'features', jsonb_agg(st_asgeojson(bl.*)::jsonb))from buildings bljoin t1 on bl.h3_ix = t1.h3_ix;
让我们也获得h3细胞
with t1 as ( select *, h3_cell_to_boundary_geometry(h3_ix) from esri_landcover el where h3_ix = any ( get_h3_indexes( st_geomfromgeojson('{ "coordinates": [ [ [83.72922006065477, 28.395029869336483], [83.72922006065477, 28.037312312532066], [84.2367635433626, 28.037312312532066], [84.2367635433626, 28.395029869336483], [83.72922006065477, 28.395029869336483] ] ], "type": "polygon" }'), 8 ) ) and cell_value = 7)select jsonb_build_object( 'type', 'featurecollection', 'features', jsonb_agg(st_asgeojson(t1.*)::jsonb))from t1
增加 h3 分辨率后可以提高准确性，并且还取决于输入和重采样技术
清理
删除我们不需要的桌子
drop table planet_osm_line;drop table planet_osm_point;drop table planet_osm_polygon;drop table planet_osm_roads;drop table osm2pgsql_properties;
可选 – 矢量平铺

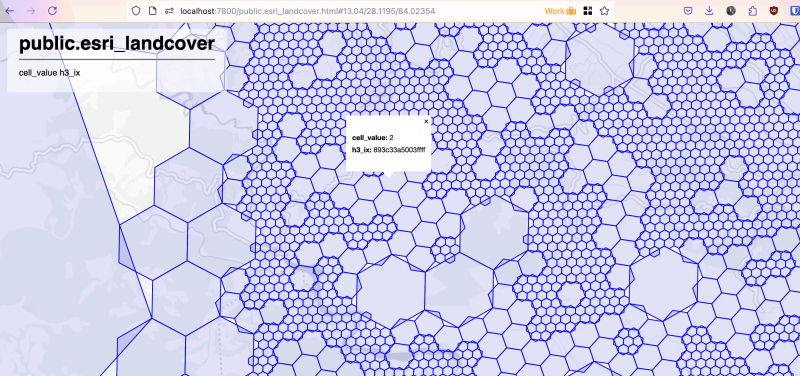

为了可视化图块，我们可以使用 pg_tileserv 快速构建矢量图块
下载pg_tileserv从上面提供的链接下载或使用 docker导出凭证
export database_url=postgresql://postgres:postgres@localhost:5432/postgres
授予我们表选择权限
grant select on buildings to postgres;grant select on esri_landcover to postgres;
让我们在 h3 索引上创建几何图形以进行可视化（如果您从 st_asmvt 手动构建图块，则可以直接从查询中执行此操作）
alter table esri_landcover add column geometry geometry(polygon, 4326) generated always as (h3_cell_to_boundary_geometry(h3_ix)) stored;
在该 h3 几何图形上创建索引以有效地可视化它
create index idx_esri_landcover_geometry on esri_landcover using gist (geometry);
奔跑
./pg_tileserv

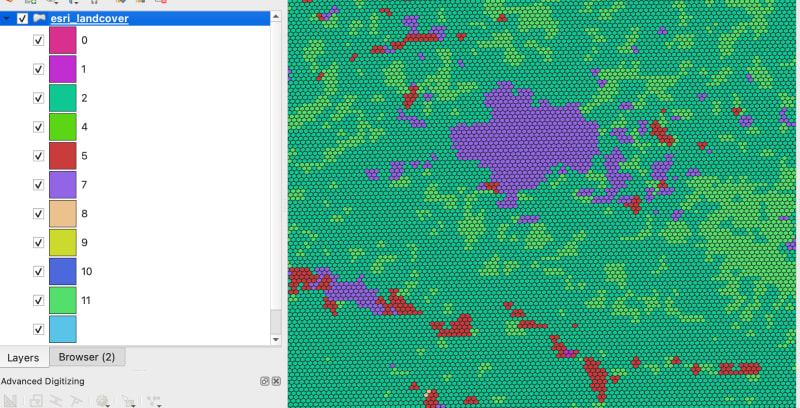

现在您可以根据图块值或任何您想要的方式可视化这些 mvt 图块，例如：maplibre！您还可以可视化处理结果或与其他数据集结合。这是我根据 qgis 中的 cell_value 对 h3 索引进行的可视化
源代码库：https://github.com/kshitijrajsharma/raster-analysis-using-h3
参考 ：
https://blog.rustprooflabs.com/2022/04/postgis-h3-intro https://jsonsingh.com/blog/uber-h3/https://h3ronpy.readthedocs.io/en/latest/
