探索C++虚函数在g++中的实现
本文是我在追查一个诡异core问题的过程中收获的一点心得，把公司项目相关的背景和特定条件去掉后，仅取其中通用的C++虚函数实现部分知识记录于此。
在开始之前，原谅我先借用一张图黑一下C++：
“无敌”的C++
立即学习“C++免费学习笔记（深入）”；
如果你也在写C++，请一定小心…至少，你要先有所了解： 当你在写虚函数的时候，g++在写什么？
先写个例子
为了探索C++虚函数的实现，我们首先编写几个用来测试的类，代码如下：
C++
#include using namespace std;class Base1{public: virtual void f() { cout << "Base1::f()" << endl; }};class Base2{public: virtual void g() { cout << "Base2::g()" << endl; }};class Derived : public Base1, public Base2{public: virtual void f() { cout << "Derived::f()" << endl; } virtual void g() { cout << "Derived::g()" << endl; } virtual void h() { cout << "Derived::h()" << endl; }};int main(int argc, char *argv[]){ Derived ins; Base1 &b1 = ins; Base2 &b2 = ins; Derived &d = ins; b1.f(); b2.g(); d.f(); d.g(); d.h();}
代码采用了多继承，是为了更多的分析出g++的实现本质，用UML简单的画一下继承关系：
示例代码UML图
代码的输出结果和预期的一致，C++实现了虚函数覆盖功能，代码输出如下：
Derived::f()Derived::g()Derived::f()Derived::g()Derived::h()
开始分析！
我写这篇文章的重点是尝试解释g++编译在底层是如何实现虚函数覆盖和动态绑定的，因此我假定你已经明白基本的虚函数概念以及虚函数表（vtbl）和虚函数表指针（vptr）的概念和在继承实现中所承担的作用，如果你还不清楚这些概念，建议你在继续阅读下面的分析前先补习一下相关知识，陈皓的 《C++虚函数表解析》 系列是一个不错的选择。
通过本文，我将尝试解答下面这三个问题：
g++如何实现虚函数的动态绑定？
vtbl在何时被创建？vptr又是在何时被初始化？
在Linux中运行的C++程序虚拟存储器中，vptr、vtbl存放在虚拟存储的什么位置？
首先是第一个问题：
g++如何实现虚函数的动态绑定？
这个问题乍看简单，大家都知道是通过vptr和vtbl实现的，那就让我们刨根问底的看一看，g++是如何利用vptr和vtbl实现的。
第一步，使用 -fdump-class-hierarchy 参数导出g++生成的类内存结构：
Vtable for Base1Base1::_ZTV5Base1: 3u entries0 (int (*)(...))04 (int (*)(...))(& _ZTI5Base1)8 Base1::fClass Base1 size=4 align=4 base size=4 base align=4Base1 (0xb6acb438) 0 nearly-empty vptr=((& Base1::_ZTV5Base1) + 8u)Vtable for Base2Base2::_ZTV5Base2: 3u entries0 (int (*)(...))04 (int (*)(...))(& _ZTI5Base2)8 Base2::gClass Base2 size=4 align=4 base size=4 base align=4Base2 (0xb6acb474) 0 nearly-empty vptr=((& Base2::_ZTV5Base2) + 8u)Vtable for DerivedDerived::_ZTV7Derived: 8u entries0 (int (*)(...))04 (int (*)(...))(& _ZTI7Derived)8 Derived::f12 Derived::g16 Derived::h20 (int (*)(...))-0x00000000424 (int (*)(...))(& _ZTI7Derived)28 Derived::_ZThn4_N7Derived1gEvClass Derived size=8 align=4 base size=8 base align=4Derived (0xb6b12780) 0 vptr=((& Derived::_ZTV7Derived) + 8u) Base1 (0xb6acb4b0) 0 nearly-empty primary-for Derived (0xb6b12780) Base2 (0xb6acb4ec) 4 nearly-empty vptr=((& Derived::_ZTV7Derived) + 28u)

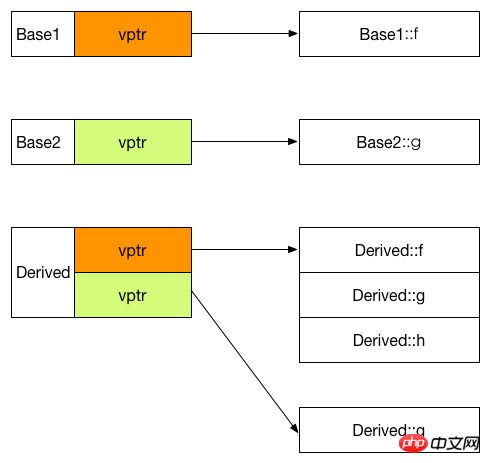

如果看不明白这些乱七八糟的输出，没关系（当然能看懂更好），把上面的输出转换成图的形式就清楚了：
vptr和vtbl
其中有几点尤其值得注意：
我用来测试的机器是32位机，所有vptr占4个字节，每个vtbl中的函数指针也是4个字节
每个类的主要（primal）vptr放在类内存空间的起始位置（由于我没有声明任何成员变量，可能看不清楚）
在多继承中，对应各个基类的vptr按继承顺序依次放置在类内存空间中，且子类与第一个基类共用同一个vptr
子类中声明的虚函数除了覆盖各个基类对应函数的指针外，还额外添加一份到第一个基类的vptr中（体现了共用的意义）
有了内存布局后，接下来观察g++是如何在这样的内存布局上进行动态绑定的。
g++对每个类的指针或引用对象，如果是其类声明中虚函数，使用位于其内存空间首地址上的vptr寻找找到vtbl进而得到函数地址。如果是父类声明而子类未覆盖的虚函数，使用对应父类的vptr进行寻址。
先来验证一下，使用 objdump -S 得到 b1.f() 的汇编指令：
Assembly (x86)
b1.f(); 8048734: 8b 44 24 24 mov 0x24(%esp),%eax # 得到Base1对象的地址 8048738: 8b 00 mov (%eax),%eax # 对对象首地址上的vptr进行解引用，得到vtbl地址 804873a: 8b 10 mov (%eax),%edx # 解引用vtbl上第一个虚函数的地址 804873c: 8b 44 24 24 mov 0x24(%esp),%eax 8048740: 89 04 24 mov %eax,(%esp) 8048743: ff d2 call *%edx # 调用函数
其过程和我们的分析完全一致，聪明的你可能发现了，b2怎么办呢？Derived类的实例内存首地址上的vptr并不是Base2类的啊！答案实际上是因为g++在引用赋值语句 Base2 &b2 = ins 上动了手脚：
Assembly (x86)
Derived ins; 804870d: 8d 44 24 1c lea 0x1c(%esp),%eax 8048711: 89 04 24 mov %eax,(%esp) 8048714: e8 c3 01 00 00 call 80488dc Base1 &b1 = ins; 8048719: 8d 44 24 1c lea 0x1c(%esp),%eax 804871d: 89 44 24 24 mov %eax,0x24(%esp) Base2 &b2 = ins; 8048721: 8d 44 24 1c lea 0x1c(%esp),%eax # 获得ins实例地址 8048725: 83 c0 04 add $0x4,%eax # 添加一个指针的偏移量 8048728: 89 44 24 28 mov %eax,0x28(%esp) # 初始化引用 Derived &d = ins; 804872c: 8d 44 24 1c lea 0x1c(%esp),%eax 8048730: 89 44 24 2c mov %eax,0x2c(%esp)
虽然是指向同一个实例的引用，根据引用类型的不同，g++编译器会为不同的引用赋予不同的地址。例如b2就获得一个指针的偏移量，因此才保证了vptr的正确性。
PS：我们顺便也证明了C++中的引用的真实身份就是指针…
接下来进入第二个问题：
vtbl在何时被创建？vptr又是在何时被初始化？
既然我们已经知道了g++是如何通过vptr和vtbl来实现虚函数魔法的，那么vptr和vtbl又是在什么时候被创建的呢？
vptr是一个相对容易思考的问题，因为vptr明确的属于一个实例，所以vptr的赋值理应放在类的构造函数中。 g++为每个有虚函数的类在构造函数末尾中隐式的添加了为vptr赋值的操作 。
同样通过生成的汇编代码验证：
Assembly (x86)
class Derived : public Base1, public Base2{ 80488dc: 55 push %ebp 80488dd: 89 e5 mov %esp,%ebp 80488df: 83 ec 18 sub $0x18,%esp 80488e2: 8b 45 08 mov 0x8(%ebp),%eax 80488e5: 89 04 24 mov %eax,(%esp) 80488e8: e8 d3 ff ff ff call 80488c0 80488ed: 8b 45 08 mov 0x8(%ebp),%eax 80488f0: 83 c0 04 add $0x4,%eax 80488f3: 89 04 24 mov %eax,(%esp) 80488f6: e8 d3 ff ff ff call 80488ce 80488fb: 8b 45 08 mov 0x8(%ebp),%eax 80488fe: c7 00 48 8a 04 08 movl $0x8048a48,(%eax) 8048904: 8b 45 08 mov 0x8(%ebp),%eax 8048907: c7 40 04 5c 8a 04 08 movl $0x8048a5c,0x4(%eax) 804890e: c9 leave 804890f: c3 ret
可以看到在代码中，Derived类的构造函数为实例的两个vptr赋初值，可是，这两个初值居然是立即数！立即数！立即数！ 这说明了vtbl的生成并不是运行时的，而是在编译期就已经确定了存放在这两个地址上的 ！
这个地址不出意料的属于.rodata（只读数据段），使用 objdump -s -j .rodata 提取出对应的内存观察：
80489e0 03000000 01000200 00000000 42617365 ............Base 80489f0 313a3a66 28290042 61736532 3a3a6728 1::f().Base2::g( 8048a00 29004465 72697665 643a3a66 28290044 ).Derived::f().D 8048a10 65726976 65643a3a 67282900 44657269 erived::g().Deri 8048a20 7665643a 3a682829 00000000 00000000 ved::h()........ 8048a30 00000000 00000000 00000000 00000000 ................ 8048a40 00000000 a08a0408 34880408 68880408 ........4...h... 8048a50 94880408 fcffffff a08a0408 60880408 ............`... 8048a60 00000000 c88a0408 08880408 00000000 ................ 8048a70 00000000 d88a0408 dc870408 37446572 ............7Der 8048a80 69766564 00000000 00000000 00000000 ived............ 8048a90 00000000 00000000 00000000 00000000 ................ 8048aa0 889f0408 7c8a0408 00000000 02000000 ....|........... 8048ab0 d88a0408 02000000 c88a0408 02040000 ................ 8048ac0 35426173 65320000 a89e0408 c08a0408 5Base2.......... 8048ad0 35426173 65310000 a89e0408 d08a0408 5Base1..........
由于程序运行的机器是小端机，经过简单的转换就可以得到第一个vptr所指向的内存中的第一条数据为0x80488834，如果把这个数据解释为函数地址到汇编文件中查找，会得到：
Assembly (x86)
08048834 :};class Derived : public Base1, public Base2{public: virtual void f() { 8048834: 55 push %ebp 8048835: 89 e5 mov %esp,%ebp 8048837: 83 ec 18 sub $0x18,%esp
Bingo！ g++在编译期就为每个类确定了vtbl的内容，并且在构造函数中添加相应代码使vptr能够指向已经填好的vtbl的地址 。
这也同时为我们解答了第三个问题：
在Linux中运行的C++程序虚拟存储器中，vptr、vtbl存放在虚拟存储的什么位置？

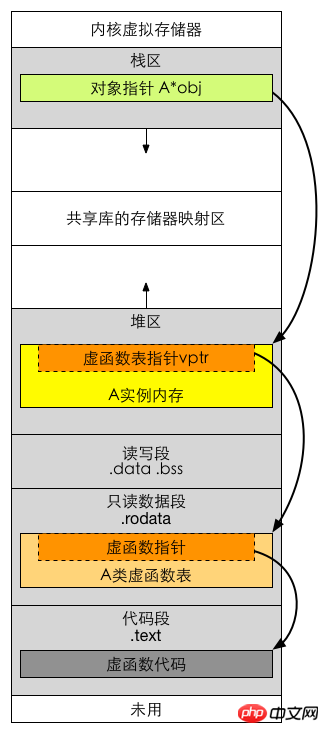

直接看图：
虚函数在虚拟存储器中的位置
图中灰色部分应该是你已经熟悉的，彩色部分内容和相关联的箭头描述了虚函数调用的过程（图中展示的是通过new在堆区创建实例的情况，与示例代码有所区别，小失误，不要在意）： 当调用虚函数时，首先通过位于栈区的实例的指针找到位于堆区中的实例地址，然后通过实例内存开头处的vptr找到位于.rodata段的vtbl，再根据偏移量找到想要调用的函数地址，最后跳转到代码段中的函数地址执行目标函数 。
总结
研究这些问题的起因是因为公司代码出现了非常奇葩的行为，经过追查定位到虚函数表出了问题，因此才有机会脚踏实地的对虚函数实现进行一番探索。
也许你会想，即使我不明白这些底层原理，也一样可以正常的使用虚函数，也一样可以写出很好的面相对象的代码啊？
这一点儿也没有错，但是，C++作为全宇宙最复杂的程序设计语言，它提供的功能异常强大，无异于武侠小说中锋利无比的屠龙宝刀。但武功不好的菜鸟如果胡乱舞弄宝刀，却很容易反被其所伤。只有了解了C++底层的原理和机制，才能让我们把C++这把屠龙宝刀使用的更加得心应手，变化出更加华丽的招式，成为真正的武林高手。
