如何绘制pdf嵌套表格？本篇文章就给大家详细介绍绘制pdf嵌套表格的步骤。有一定的参考价值，有需要的朋友可以参考一下，希望对你们有所助。
嵌套表格，即在一张表格中的特定单元格中再插入一个或者多个表格，使用嵌套表格的优点在于能够让内容的布局更加合理，同时也方便程序套用。下面的示例中，将介绍如何通过C#编程来演示如何插入嵌套表格到PDF文档。
要点概括：
1. 插入嵌套表格
2. 插入文字到嵌套表格
3. 插入图片到嵌套表格
使用工具
Spire.PDF 4.9.7
注:
1.这里使用的版本为4.9.7，经测试，对于代码中涉及的PdfGridCellContentList类和PdfGridCellContent类仅在使用该版本或者以上版本可用。使用时，请注意版本信息。

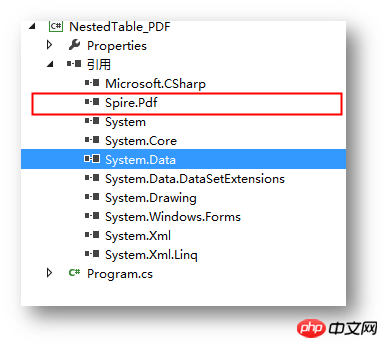

2.下载安装后，在编辑代码时，请注意添加引用Spire.Pdf.dll(dll文件可在安装路径下的Bin文件夹下获取)
示例代码（供参考）
步骤 1 ：创建文档
PdfDocument pdf = new PdfDocument();PdfPageBase page = pdf.Pages.Add();
步骤 2 ：添加字体、画笔，写入文本到PDF文档
PdfTrueTypeFont font = new PdfTrueTypeFont(new Font("行楷", 11f), true);PdfPen pen = new PdfPen(Color.Gray);string text = "2018 Pyeongchang Olympic Winter Games Medal Ranking";page.Canvas.DrawString(text, font, pen, 100, 50);
步骤 3 ：创建第一个表格
//创建一个PDF表格，并添加两行PdfGrid grid = new PdfGrid(); PdfGridRow row1 = grid.Rows.Add();PdfGridRow row2 = grid.Rows.Add();//设置表格的单元格内容和边框之间的上、下边距grid.Style.CellPadding.Top = 5f;grid.Style.CellPadding.Bottom = 5f;//添加三列，并设置列宽grid.Columns.Add(3);grid.Columns[0].Width = 120f;grid.Columns[1].Width = 150f;grid.Columns[2].Width = 120f;
步骤 4 ：创建一个嵌套表格
//创建一个一行两列的嵌套表格PdfGrid embedGrid1 = new PdfGrid();PdfGridRow newRow = embedGrid1.Rows.Add();embedGrid1.Columns.Add(2);//设置嵌套表格的列宽embedGrid1.Columns[0].Width = 50f;embedGrid1.Columns[1].Width = 60f;
步骤 5 ：添加文本、图片到嵌套表格
//初始化SizeF类，设置图片大小SizeF imageSize = new SizeF(45, 35);//实例化PdfGridCellContentList、PdfGridCellContent类，加载需要添加到嵌套表格的图片PdfGridCellContentList contentList = new PdfGridCellContentList();PdfGridCellContent content = new PdfGridCellContent();content.Image = PdfImage.FromFile("1.png");content.ImageSize = imageSize;contentList.List.Add(content);//实例化PdfStringFormat、PdfTrueTypeFont类，设置单元格文字对齐方式PdfStringFormat stringFormat = new PdfStringFormat(PdfTextAlignment.Center, PdfVerticalAlignment.Middle);//添加文本内容及图片到嵌套表格newRow.Cells[0].Value = "Norway";newRow.Cells[0].StringFormat = stringFormat;newRow.Cells[1].Value = contentList; //将图片添加到嵌套表格的第二个单元格newRow.Cells[1].StringFormat = stringFormat;
步骤 6 ：添加数据到第一个表格
//设置第一个表格的单元格的值和格式row1.Cells[0].Value = "Rank";row1.Cells[0].StringFormat = stringFormat;row1.Cells[0].Style.Font = font;row1.Cells[0].Style.BackgroundBrush = PdfBrushes.LightSalmon;row1.Cells[1].Value = "Country";row1.Cells[1].StringFormat = stringFormat;row1.Cells[1].Style.Font = font;row1.Cells[1].Style.BackgroundBrush = PdfBrushes.LightSalmon;row1.Cells[2].Value = "Total";row1.Cells[2].StringFormat = stringFormat;row1.Cells[2].Style.Font = font;row1.Cells[2].Style.BackgroundBrush = PdfBrushes.LightSalmon;row2.Cells[0].Value = "1";row2.Cells[0].StringFormat = stringFormat;row2.Cells[0].Style.Font = font;row2.Cells[1].Value = embedGrid1; //将嵌套表格添加到第一个表格的第二行第二个单元格row2.Cells[1].StringFormat = stringFormat;row2.Cells[2].Value = "39";row2.Cells[2].StringFormat = stringFormat;row2.Cells[2].Style.Font = font;
步骤 7：将表格绘制到页面指定位置
grid.Draw(page, new PointF(30f, 90f));
步骤 8 ：保存文档
pdf.SaveToFile("result.pdf");

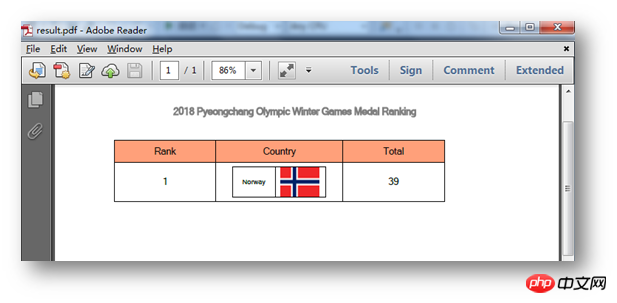

完成代码后，调试程序，生成文档。绘制的表格如下：
全部代码：
using Spire.Pdf;using Spire.Pdf.Graphics;using Spire.Pdf.Grid;using System.Drawing;using System.Windows.Forms;using System;namespace NestedTable_PDF{ class Program { static void Main(string[] args) { //实例化PdfDocument类，并添加页面到新建的文档 PdfDocument pdf = new PdfDocument(); PdfPageBase page = pdf.Pages.Add(); //添加字体、画笔，写入文本到PDF文档 PdfTrueTypeFont font = new PdfTrueTypeFont(new Font("行楷", 11f), true); PdfPen pen = new PdfPen(Color.Gray); string text = "2018 Pyeongchang Olympic Winter Games Medal Ranking"; page.Canvas.DrawString(text, font, pen, 100, 50); //创建一个PDF表格，并添加两行 PdfGrid grid = new PdfGrid(); PdfGridRow row1 = grid.Rows.Add(); PdfGridRow row2 = grid.Rows.Add(); //设置表格的单元格内容和边框之间的上、下边距 grid.Style.CellPadding.Top = 5f; grid.Style.CellPadding.Bottom = 5f; //添加三列，并设置列宽 grid.Columns.Add(3); grid.Columns[0].Width = 120f; grid.Columns[1].Width = 150f; grid.Columns[2].Width = 120f; //创建一个一行两列的嵌套表格 PdfGrid embedGrid1 = new PdfGrid(); PdfGridRow newRow = embedGrid1.Rows.Add(); embedGrid1.Columns.Add(2); //设置嵌套表格的列宽 embedGrid1.Columns[0].Width = 50f; embedGrid1.Columns[1].Width = 60f; //初始化SizeF类，设置图片大小 SizeF imageSize = new SizeF(45, 35); //实例化PdfGridCellContentList、PdfGridCellContent类，加载需要添加到嵌套表格的图片 PdfGridCellContentList contentList = new PdfGridCellContentList(); PdfGridCellContent content = new PdfGridCellContent(); content.Image = PdfImage.FromFile("1.png"); content.ImageSize = imageSize; contentList.List.Add(content); //实例化PdfStringFormat、PdfTrueTypeFont类，设置单元格文字对齐方式 PdfStringFormat stringFormat = new PdfStringFormat(PdfTextAlignment.Center, PdfVerticalAlignment.Middle); //添加文本内容及图片到嵌套表格 newRow.Cells[0].Value = "Norway"; newRow.Cells[0].StringFormat = stringFormat; newRow.Cells[1].Value = contentList; //将图片添加到嵌套表格的第二个单元格 newRow.Cells[1].StringFormat = stringFormat; //设置第一个表格的单元格的值和格式 row1.Cells[0].Value = "Rank"; row1.Cells[0].StringFormat = stringFormat; row1.Cells[0].Style.Font = font; row1.Cells[0].Style.BackgroundBrush = PdfBrushes.LightSalmon; row1.Cells[1].Value = "Country"; row1.Cells[1].StringFormat = stringFormat; row1.Cells[1].Style.Font = font; row1.Cells[1].Style.BackgroundBrush = PdfBrushes.LightSalmon; row1.Cells[2].Value = "Total"; row1.Cells[2].StringFormat = stringFormat; row1.Cells[2].Style.Font = font; row1.Cells[2].Style.BackgroundBrush = PdfBrushes.LightSalmon; row2.Cells[0].Value = "1"; row2.Cells[0].StringFormat = stringFormat; row2.Cells[0].Style.Font = font; row2.Cells[1].Value = embedGrid1; //将嵌套表格添加到第一个表格的第二行第二个单元格 row2.Cells[1].StringFormat = stringFormat; row2.Cells[2].Value = "39"; row2.Cells[2].StringFormat = stringFormat; row2.Cells[2].Style.Font = font; //将表格绘制到页面指定位置 grid.Draw(page, new PointF(30f, 90f)); //保存文档并打开 pdf.SaveToFile("result.pdf"); System.Diagnostics.Process.Start("result.pdf"); } }}
以上是本次C#在PDF中绘制嵌套表格的全部内容。
更多相关教程，请访问：
C#视频教程
C#开发图文教程
bootstrap视频教程
（本文完）
以上就是C#如何绘制PDF嵌套表格？绘制PDF嵌套表格的步骤的详细内容，更多请关注创想鸟其它相关文章！
