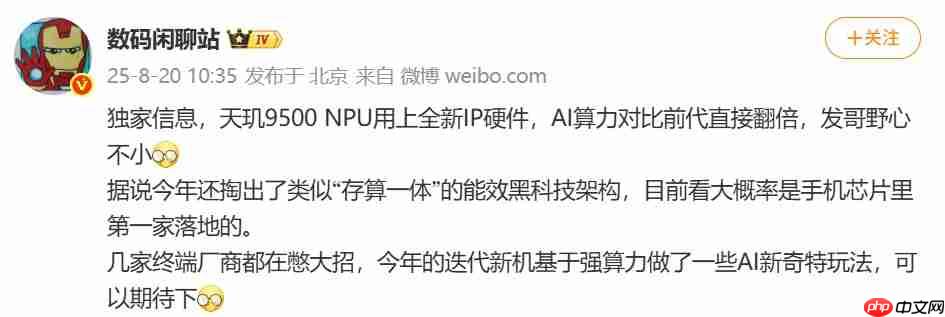

8月20日，知名数码博主@数码闲聊站 在微博透露，联发科即将推出的天玑9500芯片在ai性能上实现显著突破。该芯片的npu将采用全新ip硬件架构，ai算力相较前代产品实现翻倍增长，展现出联发科在高端移动平台领域的技术野心。
（图源：微博@数码闲聊站）
更值得关注的是，天玑9500有望成为首款在智能手机芯片中应用“存算一体”类能效黑科技架构的产品。这一设计通过让数据在存储单元内部直接进行计算，大幅减少数据搬运带来的能耗，提升AI运算效率与整体能效表现。这意味着天玑9500不仅是一次常规的性能升级，更可能为终端带来全新的智能体验模式。
（图源：微博@联发科技官方微博）

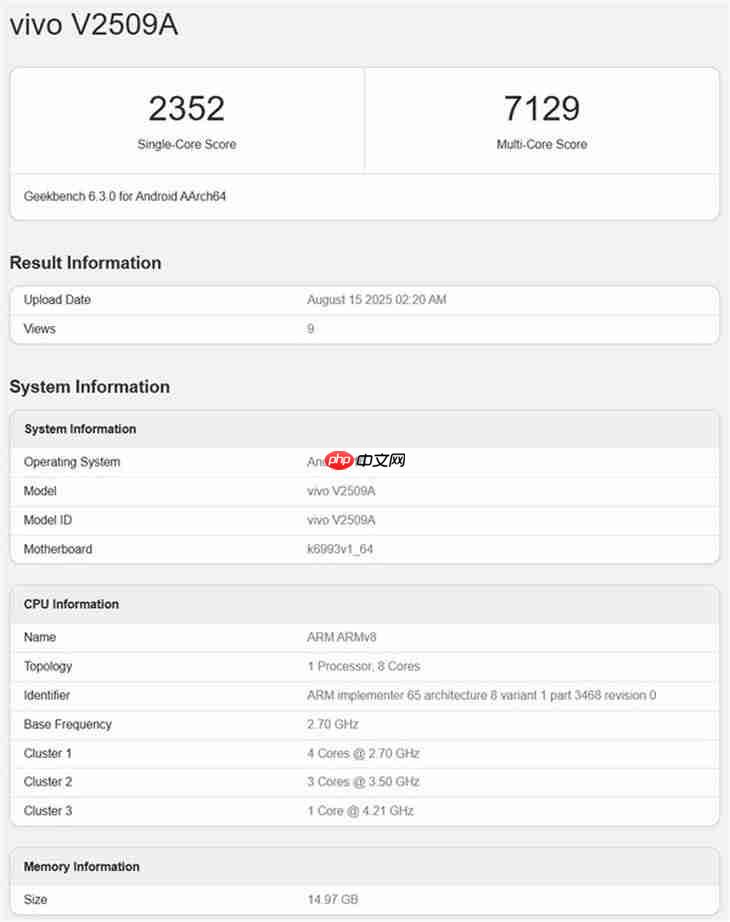

此前已有Geekbench 6跑分曝光，显示天玑9500单核得分为2352，多核为7129，测试设备为vivo X300，目前系统仍在调试阶段。芯片基于台积电N3P工艺打造，CPU采用1+3+4三丛集设计，包含主频达4.21GHz的Travis超大核、3.5GHz的Alto大核以及2.7GHz的Gelas核心，GPU则为Mali-G1 Ultra MC12，配备16MB L3缓存和10MB SLC缓存，并支持四通道LPDDR5X内存（10667Mbps）及UFS 4.1闪存。
（图源：微博@完美编排数码）
目前，多家手机厂商正基于天玑9500平台研发新一代旗舰机型，预计将于今年下半年陆续上市。凭借其强大的AI算力、GPU性能提升以及创新的能效架构，厂商们计划在影像处理、智能语音助手、多模态交互、个性化服务等方面推出更多创新功能。随着移动设备加速迈向AI原生时代，天玑9500的发布或将推动行业技术变革，市场对其表现充满期待。
