电脑主机电源接线必须严格按照规范操作以确保硬件安全。首先，插好主板24-pin atx接口，对准卡扣听到“咔哒”声为佳；其次，正确连接cpu的8-pin（4+4）eps供电，位于主板左上角，不可与显卡供电混淆；接着，插紧显卡所需的6-pin或8-pin pcie供电，注意高端显卡可能需多个接口；随后，连接sata电源线至硬盘或固态硬盘，并确认molex接口插紧；最后，接线过程中应断电操作、释放静电、理顺线材并反复检查接口是否插牢，发现问题先排查主板供电、显卡供电及内存条等常见故障点，遇异常立即断电避免损坏硬件。
电脑主机电源接线，这事儿看似简单，实则门道不少。说到底，它直接关系到你整套硬件的生死存亡。正确的接线，是保证系统稳定运行的基石，而一旦搞错，轻则无法开机，重则直接烧毁主板、显卡乃至电源本身。所以，每次装机或升级，我都会特别强调这一步，因为它真的能避免很多不必要的麻烦和损失。
解决方案
要确保电源接线万无一失，我们得从几个核心接口入手，并且每一步都得留心。
首先，也是最重要的，是主板的24-pin ATX电源接口。这根线是给主板和CPU供电的主力军，通常是扁平、宽大的一束线，一头连电源，另一头插在主板侧边或顶部。插的时候，对准卡扣，听到“咔哒”一声才算到位。别看它接口多，其实都有防呆设计，反着是插不进去的，但别硬怼，找准方向很重要。
接着是CPU的供电。现在主流主板和CPU，大多需要一个8-pin（4+4-pin）的EPS接口。这个接口通常在主板的左上角，靠近CPU插槽。它和显卡的6+2-pin PCIe供电线长得有点像，但千万不能混淆！CPU供电的针脚形状和显卡供电是有细微差别的，而且线材上的标识也会明确写着“CPU”或“EPS”。插错了，轻则不亮机，重则直接烧毁CPU和主板供电模块，那可就得不偿失了。
然后是显卡的PCIe供电。高性能显卡通常需要一个或多个6-pin或8-pin（6+2-pin）接口。这些接口通常在显卡的顶部或侧面。一些高端显卡甚至需要两个8-pin接口，确保你的电源有足够的接口和瓦数来支持。同样，这些线材上也会有“PCIe”的标识。插的时候，同样要注意卡扣，确保插紧。

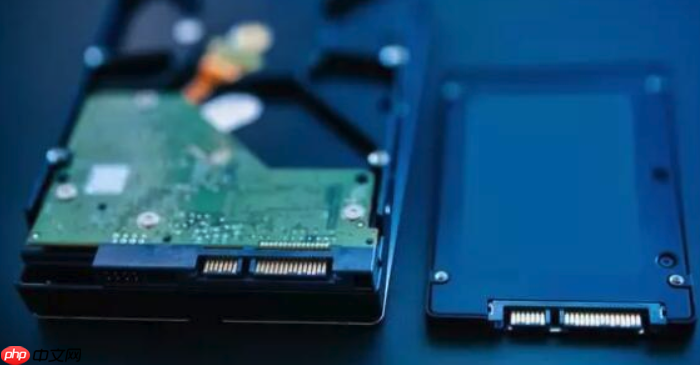

最后，是硬盘和光驱等设备的SATA电源接口。这些接口是扁平的L形接口，直接插在硬盘或固态硬盘的背面。一个电源通常会有多条SATA电源线，可以串联给多个设备供电。还有一些老旧的风扇或控制器可能需要Molex（大4-pin）接口，现在用得少了，但如果你的配件需要，也要注意插紧。
在接线过程中，我个人习惯是先插主板和CPU的大头，再处理显卡，最后才是硬盘这些小件。每插一根线，都顺手理一下，别让线材缠绕得乱七八糟，这不光是为了美观，也是为了更好的风道和散热。当然，最重要的，是确保在断电、拔掉电源线的情况下操作，并且最好能佩戴防静电手环，或者至少在接触机箱金属部分释放静电，避免静电击穿硬件。
识别不同电源接口的技巧与常见误区
说实话，第一次接触电源线，确实容易让人头大。各种形状、各种针脚数，看着都差不多，但实际上它们都有自己的“身份标识”。最直观的识别技巧就是看形状和针脚数。24-pin主板供电最宽大，CPU的8-pin（4+4）和显卡的8-pin（6+2）虽然都是8针，但它们可不是随便互换的。CPU的4+4通常是两个方形卡扣，而显卡的6+2则是一个6针和一个2针的分离设计，并且通常2针部分是可拆卸的，方便兼容6针接口。SATA电源是扁平的L形，而Molex是大大的方形四针。
我记得有一次，一个朋友自己装机，把CPU的4+4供电线硬是插到了显卡上，结果当然是点不亮。他当时就懵了，以为硬件坏了。其实就是接口没对上。这种把CPU供电和PCIe供电混淆，或者把显卡需要的多个供电接口只插一个，都是非常常见的“新手村”错误。还有些人，为了走线好看，会使劲掰扯线材，甚至导致线材内部断裂，那更是得不偿失。正确的做法是，仔细观察接口的形状，看清上面的文字标识，然后轻轻插入，听到卡扣声就对了。如果插不进去，那多半是方向错了或者接口不对，千万别用蛮力。
电源接线错误可能造成的硬件损坏后果分析
别以为电源接线错了顶多就是电脑不亮，实际情况可能比你想的更糟。最直接的后果，就是硬件损坏，而且很多时候是不可逆的。
举个例子，如果你把CPU的EPS 8-pin供电线插到了显卡的PCIe 8-pin接口上（虽然物理上很难插进去，但如果强行插入或遇到一些不规范的线材），由于CPU供电和PCIe供电的电压定义和电流承载能力不同，轻则显卡不工作，重则直接烧毁显卡供电模块，甚至可能连带着烧毁主板的PCIe插槽。反过来也一样，把PCIe供电插到CPU供电口，也可能导致CPU或主板VRM（电压调节模块）损坏。
更糟糕的情况是，如果主板的24-pin主供电线没插好，或者电源本身有问题，导致电压不稳定或短路，那整个主板都可能受到冲击，甚至冒烟。我见过有玩家因为电源线没插牢，导致接触不良，电脑反复重启，最后主板供电部分直接烧焦的案例。硬盘SATA电源线插错（虽然这种情况比较少见，因为SATA接口有防呆设计），也可能导致硬盘无法识别或损坏数据。
所以，每一次接线，都像是在进行一次小手术。它要求你细心、耐心，并且对不同接口的功能有基本的认知。一旦出现任何焦糊味、异常响声或冒烟，立刻断电！这可能是你挽救剩余硬件的最后机会。
如何在电源接线过程中确保安全并进行故障排除
安全是第一位的，尤其是在处理电源这种直接与电打交道的部件时。我的经验是，动手前，先确保电源开关处于“OFF”状态，并且电源线已经从插座上拔下来。这听起来是废话，但真的有人会忘记。其次，防静电措施，比如佩戴防静电手环，或者至少在操作前摸摸金属机箱，把身体的静电释放掉，这能有效避免静电击穿精密电子元件。
接线过程中，我建议你把主板、显卡、硬盘等部件的说明书翻出来，对照着上面的接口图示来接线。虽然大部分接口都有防呆设计，但看一眼说明书总没错，特别是对于那些接口长得很像的线材，比如CPU和PCIe供电。插线时，力度要适中，听到“咔哒”一声卡扣到位，说明插紧了。插完所有线材后，别急着开机，先用手电筒或手机灯光，仔细检查一遍所有接口：是不是都插到位了？有没有松动？有没有插错位置？特别是主板的24-pin和CPU的8-pin，这两个地方是重中之重。
如果一切检查无误，接上电源线，按下电源开关，然后尝试开机。如果电脑没有反应，或者风扇转了一下就停了，别慌。我个人经验是，遇到问题，先别急着怀疑硬件坏了，很多时候就是个小线没插好。
首先，检查主板的24-pin和CPU的8-pin供电是否插紧。这两个是电脑启动的命脉。其次，检查显卡的PCIe供电是否到位，特别是高性能显卡，如果供电不足，可能导致风扇转但无显示。再来，检查内存条是否插紧，有时候内存松动也会导致无法开机。如果风扇都正常转，但显示器没信号，那可能是显卡没插好，或者显示器线没接对，或者显示器本身没开。如果出现焦糊味或者冒烟，那立刻、马上断电！这通常意味着短路或某个部件烧毁了。这种情况下，不要再尝试开机，需要仔细检查是哪个部件出了问题。
总的来说，电源接线这活儿，考验的就是细心和耐心。多检查几遍，比事后维修要省心得多。
