本篇文章给大家介绍css创建3d立体的条形图的方法。有一定的参考价值，有需要的朋友可以参考一下，希望对你们有所帮助。
本文介绍的创建立体条形图的示例，使用了透视和旋转的3D效果，而不仅仅是倾斜变换。 结果是一个图表，可以从任何方向查看。
下面我们来一步一步介绍如何建立，示例代码在WebKit浏览器中效果最好，在Firefox（v13）中也相当不错。
1、设置网格
首先设置一个#stage元素，我们可以在其中定义将要查看任何3D转换的透视图 。 基本上是查看器与平面屏幕相关的位置。然后，因为我们正在创建图形，我们需要设置轴和网格（#chart）。
立即学习“前端免费学习笔记（深入）”；
虽然我们可以轻松地创建背景图像并将其平铺以形成网格图案，但我们决定使用CSS 线性渐变语法。在下面的所有代码中，-moz- styles只复制 -webkit-样式。
#stage { -webkit-perspective: 1200px; -webkit-perspective-origin: 0% 0%; -moz-perspective: 1200px; -moz-perspective-origin: 0% 0%; background: rgba(0,255,255,0.2); } #chart { position: relative; margin: 10em auto; width: 400px; height: 160px; border: 1px solid #000; background: -webkit-repeating-linear-gradient(left, rgba(0,0,0,0) 0, rgba(0,0,0,0) 38px, #ccc 40px), -webkit-repeating-linear-gradient(bottom, rgba(0,0,0,0), rgba(0,0,0,0) 38px, #ccc 40px); background: -moz-repeating-linear-gradient(left, rgba(0,0,0,0) 0, rgba(0,0,0,0) 38px, #ccc 40px), -moz-repeating-linear-gradient(bottom, rgba(0,0,0,0), rgba(0,0,0,0) 38px, #ccc 40px); -webkit-transform-origin: 50% 50%; -webkit-transform: rotateX(65deg); -webkit-transform-style: preserve-3d; -moz-transform-origin: 50% 50%; -moz-transform: rotateX(65deg); -moz-transform-style: preserve-3d; }
图表大小为400 x 160像素，网格为40像素。如您所见，背景网格由两个水平和垂直运行的重复渐变组成。图表已从屏幕倾斜65度。
2、定义3D条形图
图表中的每个条形图都由四个边和一个帽组成。这里的样式是针对条形 CSS类，然后可以在不同的位置和颜色中多次使用。它们在HTML中定义，您很快就会看到。
要想象正在应用的变换，请考虑页面上的垂直十字平面。然后将四个侧面旋转离开我们以形成柱子。简单。
.bar { position: absolute; bottom: 40px; margin: 0 4px; width: 32px; height: 40px; outline: 1px solid #000; text-align: center; line-height: 40px; -webkit-transform-style: preserve-3d; -moz-transform-style: preserve-3d; font-size: 20px; } .barfront, .barback, .barleft, .barright { position: absolute; outline: inherit; background: inherit; } .barfront { width: inherit; bottom: 0; -webkit-transform: rotateX(90deg); -webkit-transform-origin: 50% 100%; -moz-transform: rotateX(90deg); -moz-transform-origin: 50% 100%; } .barback { width: inherit; top: 0; -webkit-transform: rotateX(-90deg); -webkit-transform-origin: 50% 0; -moz-transform: rotateX(-90deg); -moz-transform-origin: 50% 0; } .barright { height: inherit; right: 0; -webkit-transform: rotateY(-90deg); -webkit-transform-origin: 100% 50%; -moz-transform: rotateY(-90deg); -moz-transform-origin: 100% 50%; } .barleft { height: inherit; left: 0; -webkit-transform: rotateY(90deg); -webkit-transform-origin: 0% 50%; -moz-transform: rotateY(90deg); -moz-transform-origin: 0% 50%; }
在CSS代码中，我们没有定义图表中条形图的位置或颜色。这需要为每个元素单独完成。但请注意，我们在可能的情况下使用了inherit属性来简化这一过程。
3、条形图HTML标记
在这里，您可以看到实践中用于下面演示的代码。图表上有三个条形图。每个酒吧都是一个div，有四个孩子div组成四边。您可以拥有任意数量的条形图并将它们放置在图表上的任何位置。
在上面的代码中，您可以看到突出显示设置图表中条形图的x位置的代码以及每个条形图的高度（需要为构成条形图的每个元素定义）。在那里我们应用的颜色（红色，蓝色，黄色）略微透明。

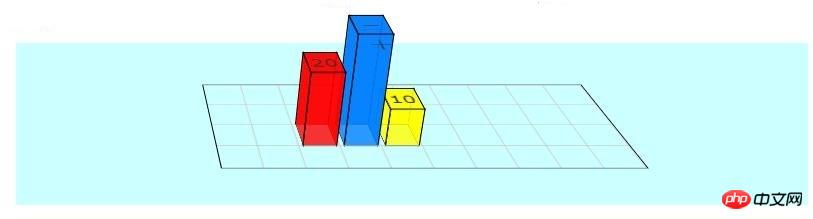

4、最终结果
如果您使用的是WebKit浏览器（Safari，Chrome，iPhone，iPad），那么您应该看到3D条形图以及一些可用于修改某些值的滑块。在Firefox中，条形图有一些人工制品，滑块呈现为普通输入框，但仍然有效。
说明：

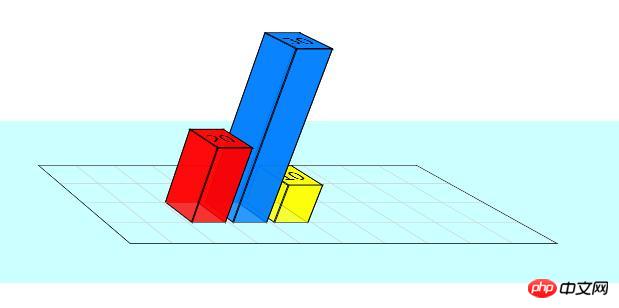

可以通过修改.bar盒子的数值来实现条形柱的高度变化，例：

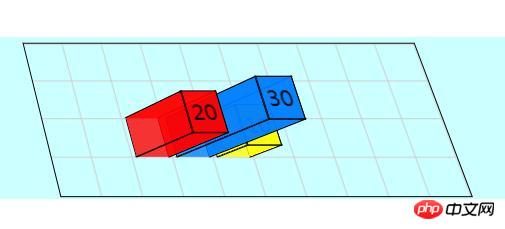

修改#stage盒子与#chart盒子里的值，可以透过不同的角度观看条形图
#stage {-webkit-perspective: 1200px;-webkit-perspective-origin: 60% 0%;-moz-perspective: 1200px;-moz-perspective-origin: 60% 0%;background: rgba(0, 255, 255, 0.2);}
#chart {-webkit-transform-origin: 50% 50%;-webkit-transform: rotateX(22deg);-webkit-transform-style: preserve-3d;-moz-transform-origin: 50% 50%;-moz-transform: rotateX(22deg);-moz-transform-style: preserve-3d;}
总结：以上就是本篇文的全部内容，希望能对大家的学习有所帮助。
