如何仅使用一个 div 配合 css 实现饼状图？下面本篇文章就来给大家看看实现方法，希望对大家有所帮助。
本文为译文「意译」完整的代码请滑到文末。
我们只使用一个div，仅采用css实现饼状图。
HTMl 结构
60%
我们添加了几个 css 的变量：
--p：进度条的百分比（纯数字，不带%），饼状图值和 div 内容（带%）一致。--b：边框厚度的值--c：边框的主体颜色
本文使用的是简写的变量，在生产环境中，为了达到可读性，我们应该使用--p -> --percentage， --b -> --border-thickness， --c -> --main-color 来表示。
立即学习“前端免费学习笔记（深入）”；
Pie 的基本设置
我们为饼状图设定基本的样式。
.pie { --w: 150px; // --w -> --width width: var(--w); aspect-ratio: 1; // 纵横比，1 说明是正方形 display: inline-grid; place-content: center; margin: 5px; font-size: 25px; font-weight: bold; font-family: sans-serif;}
上面我们使用了 aspect-ratio: 1; 保证 div 是正方形，当然你也可以使用 height: var(--w) 达到效果。
接下来，我们使用伪元素实现简单的饼状图：
.pie:before { content: "", position: absoute; border-radius: 50%; inset: 0; // 知识点 1 background: conic-gradient(var(--c) calc(var(--p)*1%),#0000 0); // 知识点 2}
知识点1: inset: 0; 相当于 top: 0; right: 0; bottom: 0; top: 0;知识点2: conic-gradient 圆锥渐变，css 方法, 更多内容， 这里的 #0000 是 transparent 的十六进制。
#0000 Hex Color · Red (0%) · Green (0%) · Blue (0%).

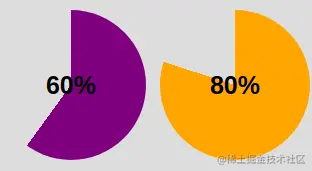

conic-gradient应用之后：
为了使得仅是边框的区域被看到，我们使用 mask 属性去隐藏中间圆的部分。我们将使用 radial-gradient() 方法：
radial-gradient(farthest-side,red calc(99% - var(--b)),blue calc(100% - var(--b)))
上面代码应用后，可得到效果图如下：

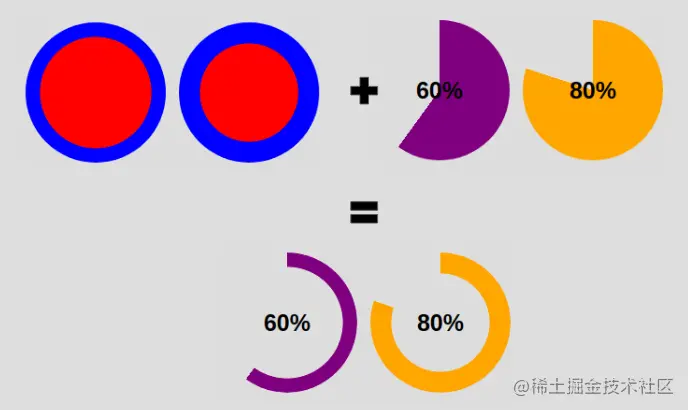

我们的目标如下图：
我们更改下代码即可实现：
60%
.pie { --w:150px; width: var(--w); aspect-ratio: 1; position: relative; display: inline-grid; place-content: center; margin: 5px; font-size: 25px; font-weight: bold; font-family: sans-serif;}.pie:before { content: ""; position: absolute; border-radius: 50%; inset: 0; background: conic-gradient(var(--c) calc(var(--p)*1%),#0000 0); -webkit-mask:radial-gradient(farthest-side,#0000 calc(99% - var(--b)),#000 calc(100% - var(--b))); mask:radial-gradient(farthest-side,#0000 calc(99% - var(--b)),#000 calc(100% - var(--b)));}
添加圆形边缘

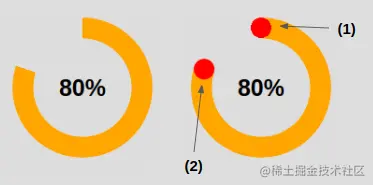

如何添加圆形边缘呢，看了下面插图，你就明白这个小技巧。
针对图上的效果(1)，是将圆形放在开始的边缘。
.pie:before { background: radial-gradient(farthest-side, var(--c) 98%, #0000) top/var(--b) var(--b) no-repeat, conic-gradient(var(--c) calc(var(--p)*1%), #0000 0);}
针对图上的效果(2)，是将圆形放在结束的边缘。
.pipe: after { content: ""; position: absolute; border-radius: 50%; inset: calc(50% - var(--b)/2); // 知识点1 background: var(--c); transform: rotate(calc(var(--p)*3.6deg)) translateY(calc(50% - var(--w)/2)); // 知识点2}
知识点1： 的 inset: 0; 上面我们也提到 — 它是 left: 0; right: 0; bottom: 0; top: 0; 的简写。
这里我们有：
left = right = 50% - b/2
这里我们将元素往左和右移动了50% - b/2，也就等于元素宽度为 b, 且左右居中。针对高度，同理。
知识点2： 的旋转度数计算 —
angle = percentage * 360deg / 100

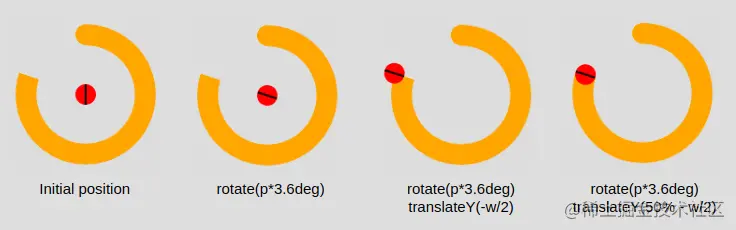

先将元素旋转了相应的度数，之后对其位置进行移动，这里涉及到了对 Y 轴居中。看文字也许有些难懂，结合下面的插图理解下：
添加动画
到现在为止，我们实现的是一个静止的饼状图。我们接下来为它加上动效。
先注册变量：
@property --p { syntax: ''; inherits: true; initial-value: 0;}
接着，我们创建关键帧：
@keyframes p { from { --p: 0 }}
注意：这里我们只需要设置
from的--p值即可。浏览器会自动匹配我们预设to中的值（div class="pie" style="--p:60;">60%）
最后，我们调用动画。
animation: p 1s .5s both;
嘿嘿～ 复制下面的代码体验一下吧。当然，我们也提供了 Gif 图（见文末）。
代码和效果图
20%40%60%80%90%
@property --p{ syntax: ''; inherits: true; initial-value: 1;}.pie { --p:20; --b:22px; --c:darkred; --w:150px; width: var(--w); aspect-ratio: 1; position: relative; display: inline-grid; margin: 5px; place-content: center; font-size: 25px; font-weight: bold; font-family: sans-serif;}.pie:before,.pie:after { content: ""; position: absolute; border-radius: 50%;}.pie:before { inset: 0; background: radial-gradient(farthest-side,var(--c) 98%,#0000) top/var(--b) var(--b) no-repeat, conic-gradient(var(--c) calc(var(--p)*1%),#0000 0); -webkit-mask: radial-gradient(farthest-side,#0000 calc(99% - var(--b)),#000 calc(100% - var(--b))); mask: radial-gradient(farthest-side,#0000 calc(99% - var(--b)),#000 calc(100% - var(--b)));}.pie:after { inset: calc(50% - var(--b)/2); background: var(--c); transform: rotate(calc(var(--p)*3.6deg)) translateY(calc(50% - var(--w)/2));}.animate { animation: p 1s .5s both;}.no-round:before { background-size: 0 0, auto;}.no-round:after { content: none;}@keyframes p{ from{--p:0}}

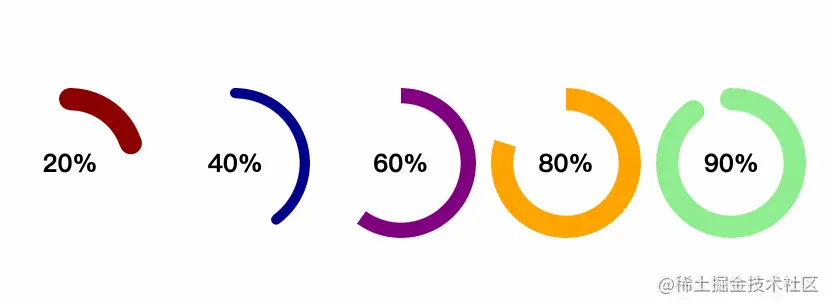

效果图：
后话
原文 – How to Create a Pie Chart Using Only CSS
地址：https://www.freecodecamp.org/news/css-only-pie-chart/
遗憾的是，上面所用到的技术现存的浏览器不是很广泛地支持，你可以在Can I Use查找属性是否被相关版本浏览器支持。请你在谷歌内核的浏览器上面去尝试博文展示的效果。
PS：当然，如果你做内部系统的话，完全不用担心支持的问题，请规范你的团队对浏览器的使用。
【完】
（学习视频分享：css视频教程）
