本篇文章带大家了解一下innodb逻辑存储结构，希望对大家有所帮助！
InnoDB逻辑存储结构
在InnoDB中我们创建的表还有对应的索引数据都存储在扩展名为.ibd 的文件中，这个文件路径可以先通过查mysql变量datadir来得到，然后进入对应的数据库名目录，会看到很多ibd，文件名就是表名，这里有两种类型的表空间，共享表空间（或者叫系统表空间）和独立表空间文件。【相关推荐：mysql视频教程】
对于共享表空间，所有的表数据和相应索引都存放在这里，而独立表空间，就是每个表的数据和索引都存放在一个单独的ibd文件中，在目前的MySQL版本中，默认都是使用的独立表空间。
共享表空间文件名可以通过innodb_data_file_path得到，
mysql> show variables like 'innodb_data_file_path';+-----------------------+------------------------+| Variable_name | Value |+-----------------------+------------------------+| innodb_data_file_path | ibdata1:12M:autoextend |+-----------------------+------------------------+1 row in set (0.00 sec)
独立和共享表空间可以通过innodb_file_per_table切换，如果启用了他，那么每张表内的数据就单独放在一个表空间文件中，还需要注意，每个表的表空间只存储数据、索引，其他类的数据，如回滚信息、系统事务信息、二次写缓冲仍存储在原始共享表空间中。
下面语句可以查看innodb_file_per_table的状态。
mysql> show variables like '%innodb_file_per_table';+-----------------------+-------+| Variable_name | Value |+-----------------------+-------+| innodb_file_per_table | ON |+-----------------------+-------+1 row in set (0.01 sec)
修改innodb_file_per_table状态
set global innodb_file_per_table=0;
如果在innodb_file_per_table等于0的情况下，也就是OFF关闭情况下，创建的表都会存放的系统共享的表空间中，比如下面的列子。
1.创建database_1数据库mysql> create database database_1;Query OK, 1 row affected (0.02 sec)2. 当前状态mysql> show variables like '%innodb_file_per_table';+-----------------------+-------+| Variable_name | Value |+-----------------------+-------+| innodb_file_per_table | ON |+-----------------------+-------+1 row in set (0.01 sec)3. 创建表mysql> create table t1(id int(11));Query OK, 0 rows affected, 1 warning (0.05 sec)4. 查看ibd文件root@hxl-PC:/var/lib/mysql/database_1# lst1.ibdroot@hxl-PC:/var/lib/mysql/database_1# 5. 关闭innodb_file_per_table后在创建表mysql> set global innodb_file_per_table=0;Query OK, 0 rows affected (0.01 sec)mysql> create table t2(id int(11));Query OK, 0 rows affected, 1 warning (0.05 sec)6. 查看ibd文件root@hxl-PC:/var/lib/mysql/database_1# lst1.ibd
可以发现在关闭后，没有创建新的ibd文件。
表空间又由段(segment)、区(extent)、页(page)组成，引入一张网络图片。
1.段
表空间由段组成，他是一个逻辑结构，用来管理物理文件，常见的段有数据段、索引段、回滚段，每个段由N个区和32个零散的页组成。
InnoDB存储引擎表是索引组织的，所以数据就是索引，索引就是数据，通常情况下，创建一个索引的同时就会创建两个段，分别为非叶子节点和叶子节点段。
2.区
区是由连续的页组成的空间，无论如何，每个区的大小都是1MB。为了保证区域内页面的连续性，InnoDB存储引擎一次从磁盘申请4-5个区域。默认情况下，InnoDB存储引擎的页面大小为16KB，也就是有有64个连续页面，16*64=1024=1M。
InnoDB1.2.x版本增加了参数innodb_page_size，这个参数允许设置默认页面大小为4K、8K，
3.页
页是InnoDB存储引擎磁盘管理的最小单位，默认16kb，可以通过参数innodb_page_size设置页大小为4K、8K、16K 。InnoDB为了实现不同的目的而设计了很多种页，InnoDB 存储引擎中常见的页面类型有：
数据页
undo页面
系统页面
事物数据页面（交易系统页面）
插入缓冲位图页
插入缓冲区空闲列表页
未压缩的二进制大对象页面
压缩二进制大对象页面
可以通过以下命令查看大小。
mysql> show status like 'innodb_page_size';+------------------+-------+| Variable_name | Value |+------------------+-------+| Innodb_page_size | 16384 |+------------------+-------+1 row in set (0.00 sec)mysql>

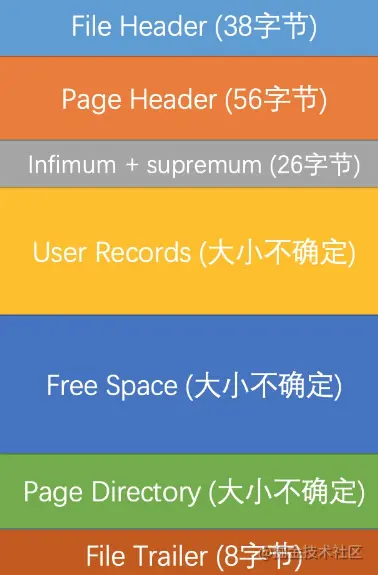

下面是InnoDB数据页结构，它由七部分组成。
File header记录了页头的一些信息，cheksum、Ppervious和next page的记录Page header记录了页的状态信息和存储信息、首个记录的positionInfimum+ supremumInnoDB每个数据页有两个虚拟行记录，用来限定记录边界Row records实际存储的行数据信息Free space空闲空间，同样是链表结构Page directory存放了记录的相对位置File trailerinnodb利用它来保证页完整地写入磁盘
4.行
InnoDB存储引擎是面向行的，页里面又记录着行记录的信息，也就是数据是按照行存储的。行记录数据又是按照行格式进行存放的。每个页存放的行记录也是有硬性定义的，最多允许存放16KB/2-200行，也就是7992行。
InnoDB存储引擎有两种文件格式，一种叫Antelops,另外一种叫Barracuda。
在Antelope文件格式下，有compact和redundant两种行记录格式。
在Barracuda文件格式下，有compressed和dynamic两种行记录格式。
可以通过以下方式查看当前格式，其中Row_format就是对应行格式存储类型。
mysql> show table status G;*************************** 1. row *************************** Name: t1 Engine: InnoDB Version: 10 Row_format: Dynamic Rows: 15 Avg_row_length: 1092 Data_length: 16384Max_data_length: 0 Index_length: 0 Data_free: 0 Auto_increment: NULL Create_time: 2021-08-24 09:43:29 Update_time: 2021-08-24 14:43:35 Check_time: NULL Collation: utf8mb4_0900_ai_ci Checksum: NULL Create_options: Comment:
原文地址：https://juejin.cn/post/6999936914119720996作者：i听风逝夜
