引言
本文详细介绍了如何在linux系统下为ds18b20温度传感器编写驱动程序，以测量环境温度，并将ds18b20注册为字符设备，通过文件接口将温度数据传递给应用层。
本文使用的开发板是友善之臂的Tiny4412开发板，搭载三星的Exynos-4412 CPU，主频为4核1.5GHz，运行的Linux内核版本为3.5。所使用的温度传感器是DS18B20，这是一款经典的数字温度传感器，广泛应用于高校的毕业设计、实验室和课程设计中。DS18B20的接线非常简单，只需一根数据线和两根电源线，总共三根线，并且它支持硬件序列号寻址，允许在单个IO口上连接多个DS18B20。
DS18B20简介

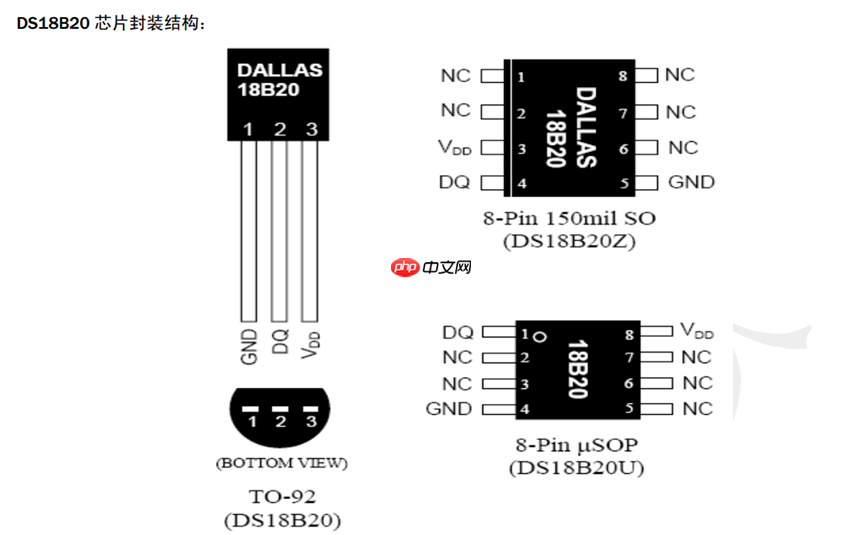

DS18B20的引脚功能如下：
GND 电压地DQ 单数据总线VDD 电源电压NC 空引脚
DS18B20读取温度的步骤如下：
发送复位信号-->检测回应信号--->发送0xCC-->发送0x44->发送复位信号—>检测回应信号—>写0xcc--->写0xbe--->循环8次读取温度低字节--->循环8次读取温度高字节---->打印温度信息
DS18B20温度转换示例：
u16 temp;u8 TL,TH;u16 intT,decT; //温度值的整数和小数部分TL=DS18B20_Read_Byte(); //读取温度低8位LSB TH=DS18B20_Read_Byte(); //读取温度高8位MSB temp=((u16)TH <> 4; //分离出温度值整数部分decT = temp & 0xF; //分离出温度值小数部分printf("A: %d.%drn",(int)intT,(int)decT); //打印实际温度值

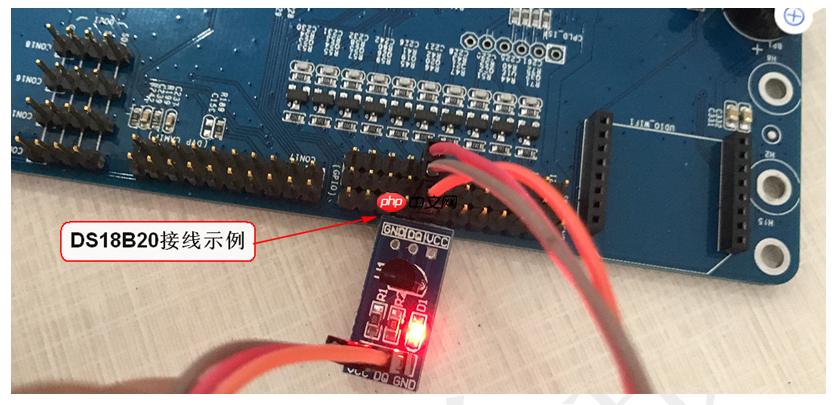

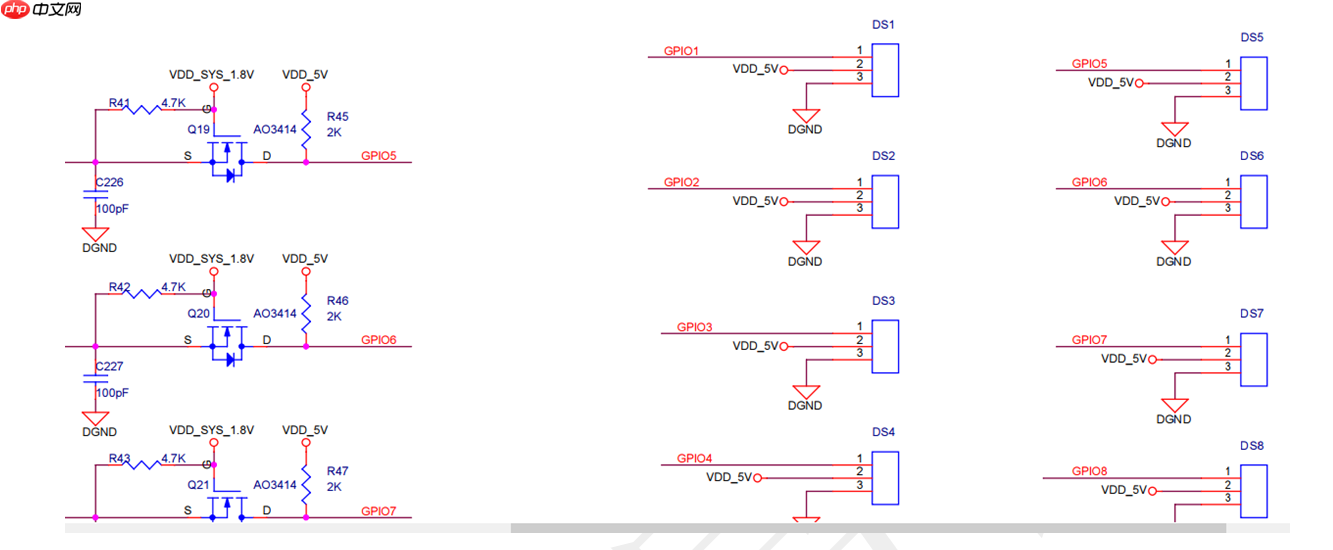

硬件接线图

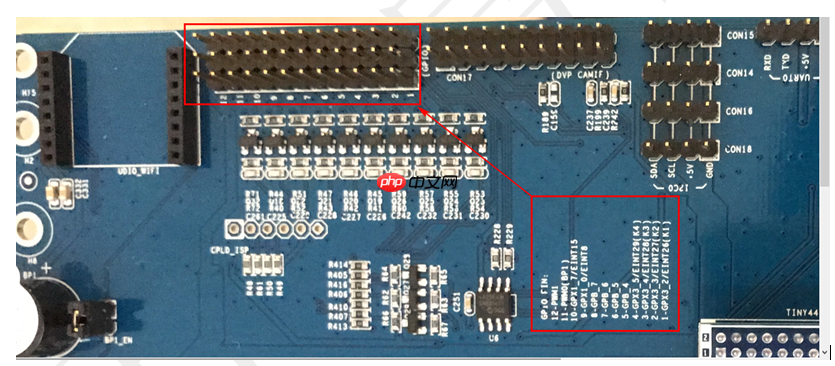

Tiny4412开发板扩展GPIO口：
示例代码
#include #include #include /*杂项字符设备头文件*/#include /*文件操作集合*/#include /*延时函数*/#include #include /*DS18B20 GPIO接口: GPB_4*//*定义指针，用于接收虚拟地址*/volatile unsigned int *DS18B20_GPBCON;volatile unsigned int *DS18B20_GPBDAT;#define DS18B20_INPUT() {*DS18B20_GPBCON &= ~(0xf << 8); *DS18B20_GPBCON |= (0x0 << 8);}#define DS18B20_OUTPUT() {*DS18B20_GPBCON &= ~(0xf << 8); *DS18B20_GPBCON |= (0x1 << 8);}/*复位DS18B20并检测其存在*/unsigned char DS18B20_Reset(void){ unsigned char retry=0; DS18B20_OUTPUT(); *DS18B20_GPBDAT &= ~(1 << 4); udelay(480); DS18B20_INPUT(); *DS18B20_GPBDAT |= (1 << 4); udelay(60); if(!(*DS18B20_GPBDAT & (1 << 4))) { retry=0; while(!(*DS18B20_GPBDAT & (1 << 4)) && retry=240) return 1; else retry=0; while((*DS18B20_GPBDAT & (1 << 4)) && retry=240) return 1; } return 0;}/*从DS18B20读取一个位返回值：1/0*/unsigned char DS18B20_Read_Bit(void) // read one bit{ unsigned char data; DS18B20_OUTPUT(); *DS18B20_GPBDAT &= ~(1 << 4); udelay(1); DS18B20_INPUT(); *DS18B20_GPBDAT |= (1 << 4); udelay(14); if(*DS18B20_GPBDAT & (1 << 4)) data=1; else data=0; udelay(45); return data;}/*从DS18B20读取一个字节*/unsigned char DS18B20_Read_Byte(void){ unsigned char j; unsigned char dat=0; for(j=1;j>= 1; if(DS18B20_Read_Bit()) dat |= 0x80; } return dat;}/*写一个字节到DS18B20dat：要写入的字节*/void DS18B20_Write_Byte(unsigned char dat){ unsigned char j; unsigned char testb; DS18B20_OUTPUT(); for(j=1;j>= 1; if(testb) { *DS18B20_GPBDAT &= ~(1 << 4); udelay(6); *DS18B20_GPBDAT |= (1 << 4); udelay(64); } else { *DS18B20_GPBDAT &= ~(1 << 4); udelay(60); *DS18B20_GPBDAT |= (1 << 4); udelay(10); } }}/*tiny4412 DS18B20*/static int tiny4412_open(struct inode *my_inode, struct file *my_file){ /*映射物理地址*/ DS18B20_GPBCON=ioremap(0x11400040,4); DS18B20_GPBDAT=ioremap(0x11400044,4); printk("DS18B20初始化成功!rn"); /*设置ds18b20为输出模式*/ *DS18B20_GPBCON &= ~(0xf << 8); *DS18B20_GPBCON |= (0x1 << 8); return 0;}
以上就是Linux驱动开发-编写DS18B20驱动的详细内容，更多请关注创想鸟其它相关文章！
