第二章 准备开发环境
2.1 100ASK_IMX6ULL开发板的接线与启动
在接下来的操作中，我们将通过串口与开发板进行“交流”。串口，即串行接口，是指数据按顺序逐位传输，其特点是通信线路简单。安装好MobaXterm后，使用micro USB数据线连接电脑和开发板上的6号接口（USB转串口）。

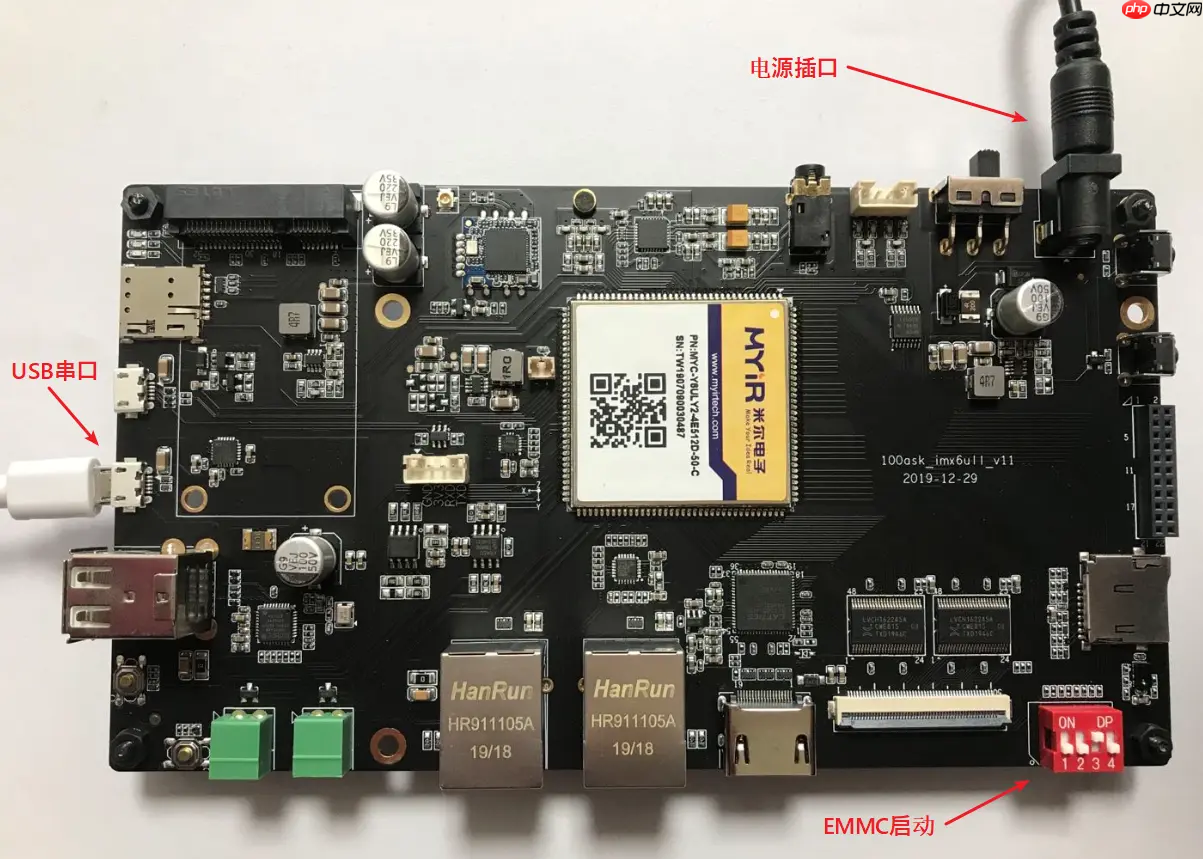

连接串口线和电源线 首先，如下图所示，将串口线连接到电脑和开发板，并将开发板插入电源。
特别需要注意的几点：a) 将开发板的启动选择拨到正确的启动方式，确保该启动方式内有可运行的系统；b) 如图所示，将配套电源插入开发板的电源接口，暂时不要打开电源开关；

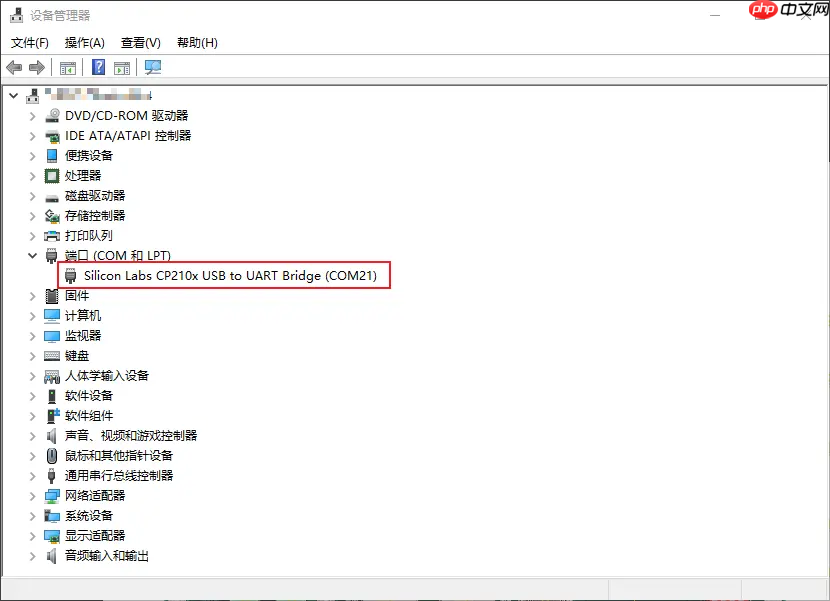

安装USB串口驱动 在连接好USB串口线后，Windows会自动安装驱动（安装可能较慢，请等待约一分钟）。打开电脑的“设备管理器”，在“端口 (COM和LPT)”项下，可以看到如图所示的“(COM21)”。这里的“COM21”可能与你电脑上的不同，请记下你电脑显示的数字。
如果电脑没有显示端口号，需要手动安装驱动，从驱动精灵官网（www.drivergenius.com）下载并安装驱动精灵，运行并检测后，会自动安装串口驱动。
选择启动方式 开发板上的红色拨码开关用于设置启动方式，支持三种方式：EMMC启动、SD卡启动和USB烧写。开发板背面有一个表格，指示这三种方式的设置方法。表格如下：
BOOT
SW1(LCD_DATA5)
SW2(LCD_DATA11)
SW3(BOOT_MODE0)
SW4(BOOT_MODE1)
EMMC
OFF
OFF
ON
OFF
SD
ON
ON
ON
OFF
USB
X
X
OFF
ON

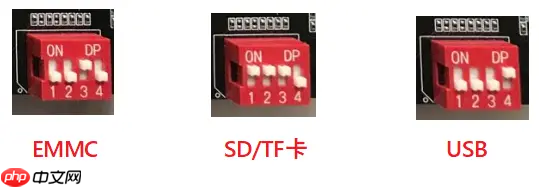

三种启动方式的设置示意图如下：
注意，在设置为USB启动时，不能插入SD卡或TF卡。刚出厂的开发板在EMMC上已烧写了系统，你可以设置为EMMC启动方式。

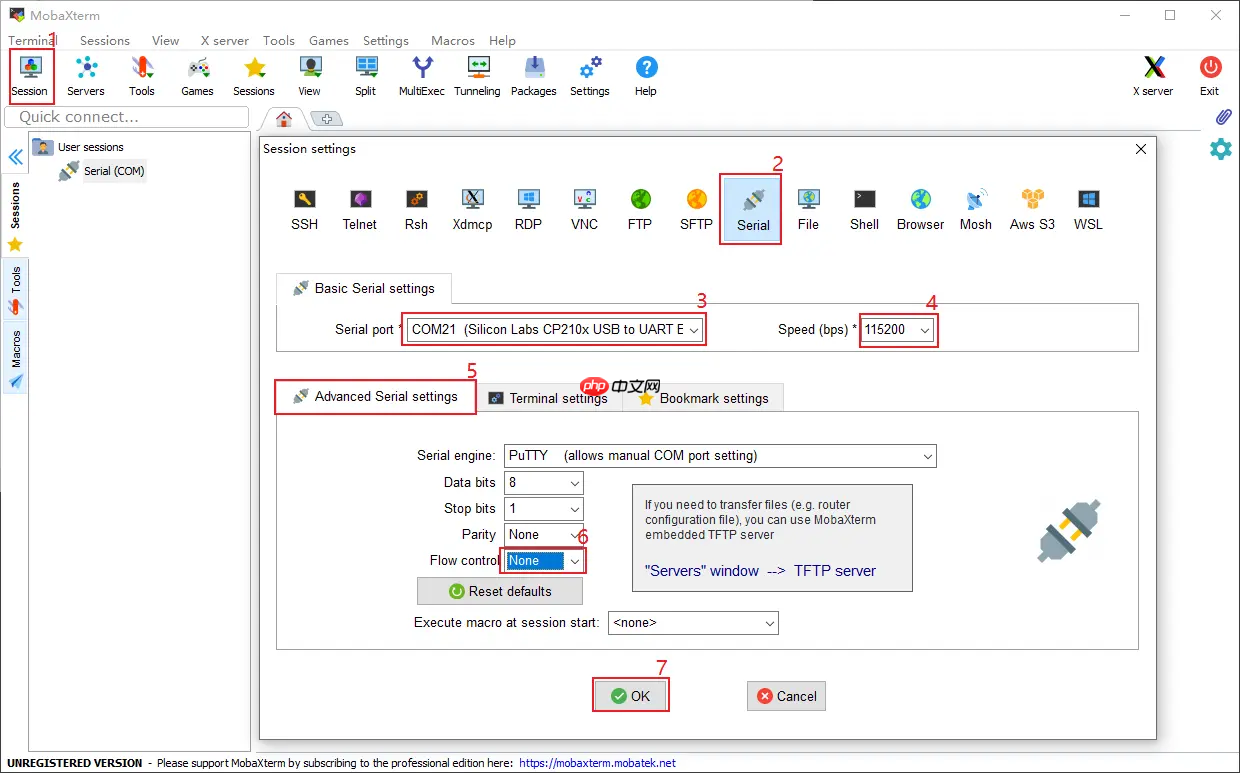

设置串口工具，启动开发板 打开MobaXterm，点击左上角的“Session”，在弹出的界面中选择“Serial”，如图所示选择端口号（前面设备管理器显示的端口号COM21）、波特率（Speed 115200）、流控（Flow Control: none），最后点击“OK”即可。
注意：流控（Flow Control）必须选择none，否则无法在MobaXterm中向串口输入数据。

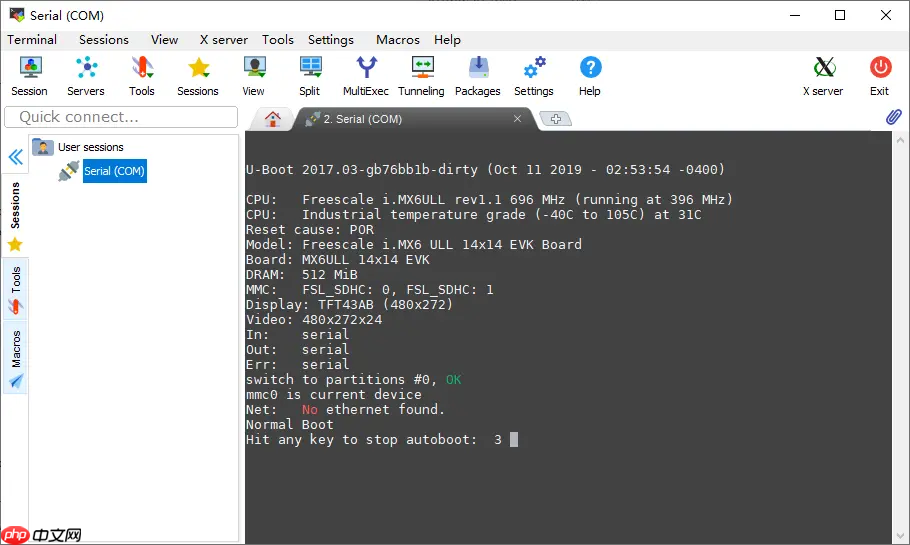

随后会显示一个黑色的窗口，此时打开开发板的电源开关，将会收到开发板通过串口发送过来的数据，如下图所示。
2.2 安装SDK、设置工具链

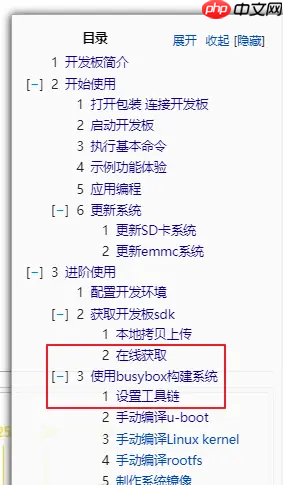

当你准备开发应用程序、内核或驱动程序时，需要先安装并设置交叉编译工具链。在更新内核或进行驱动开发时，也需要编译内核。首先，安装VMWare，并打开BSP包中的vmware Ubuntu镜像，启动；然后，配置Ubuntu，使其能够上网；最后，打开http://wiki.100ask.org/100ask_imx6ull，参考下图章节安装SDK、设置工具链：
