我阅读apm的源码有两个主要目的：一是学习，了解飞控系统和大型项目的组织结构；二是为了移植的需要，满足项目需求。近年来，少儿编程市场非常火热，许多厂商推出了相关的产品，但这些产品大多使用空心杯电机，导致动力不足，且扩展性有限。许多任务需要io或图像识别的支持。
因此，我在考虑使用APM裁剪版的飞控系统，结合空心杯电机和树莓派Zero（或其他设备），利用ROS、Mavlink等技术组装一个无人机。这只是一个初步的想法，目前还没有可供参考的现成方案，我也在进行这方面的尝试。

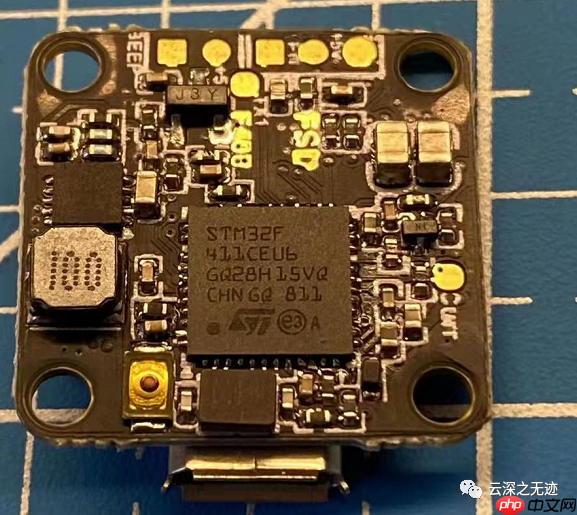

这是一款F4的飞控，价格大约在一百元左右。

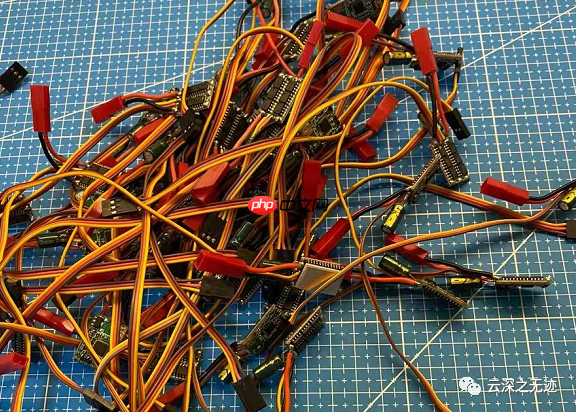

这是十元的电调。

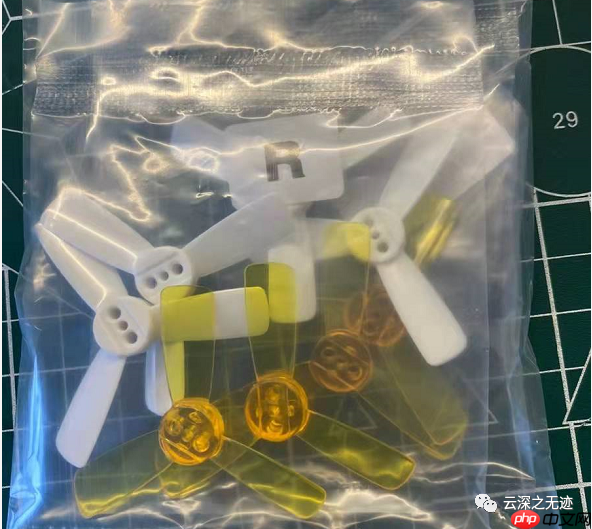

这是小桨叶。
如果移植成功，实际上也可以使用更便宜的MCU，但我更希望利用现有的生态系统。我认为，一个三百多元的无刷无人机也可以用于少儿教育，将高性能引入这一领域是一件有趣的事情。
如果需要更便宜的方案，ESP8266+MPU6050+4个MOS管，总共也不到二十元。
APM可以使用make编译，也可以使用一个名为WAF的工具进行编译，实际上WAF只是一个Python包，并没有引入新的编程语言。
APM的代码只有对直升机的详细解释，四轴飞行器的部分没有详细说明，但也可以参考。

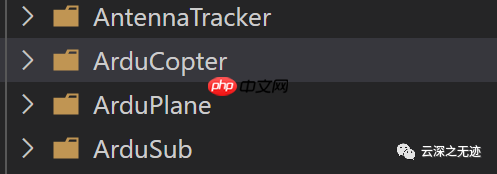

这是四轴飞行器相关的Copter代码。

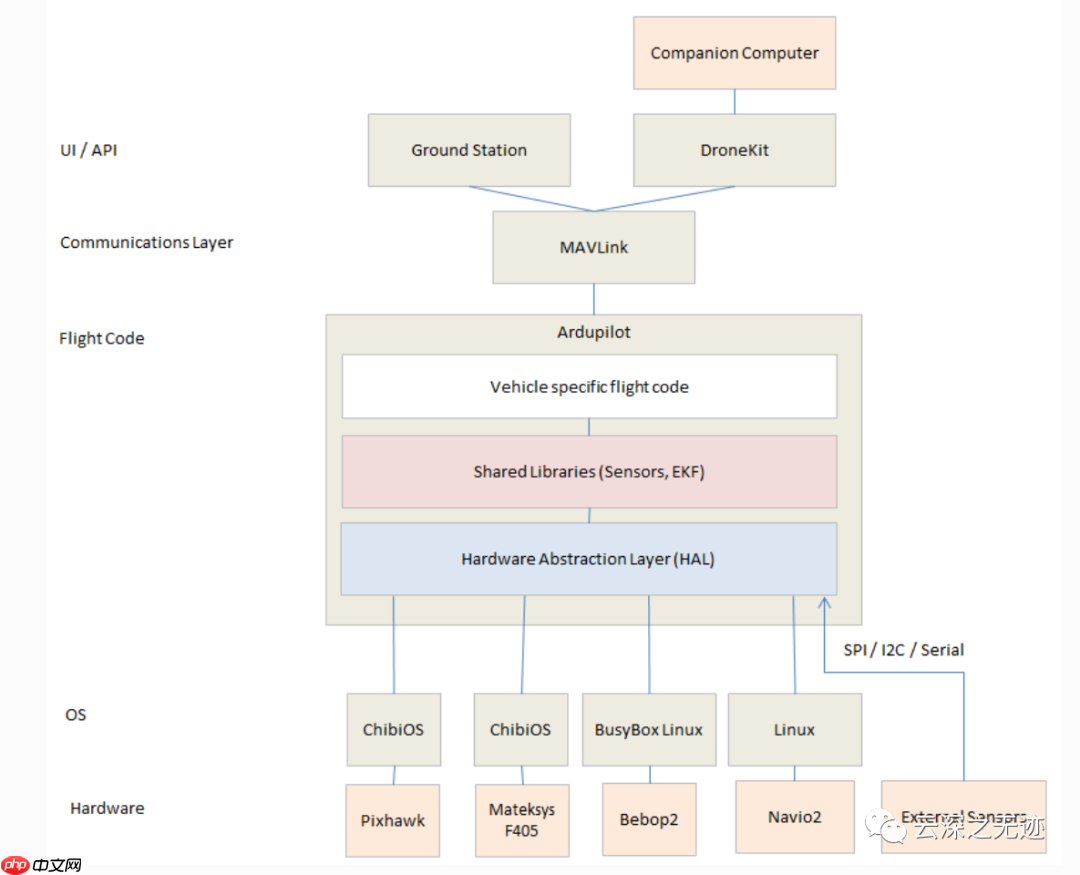

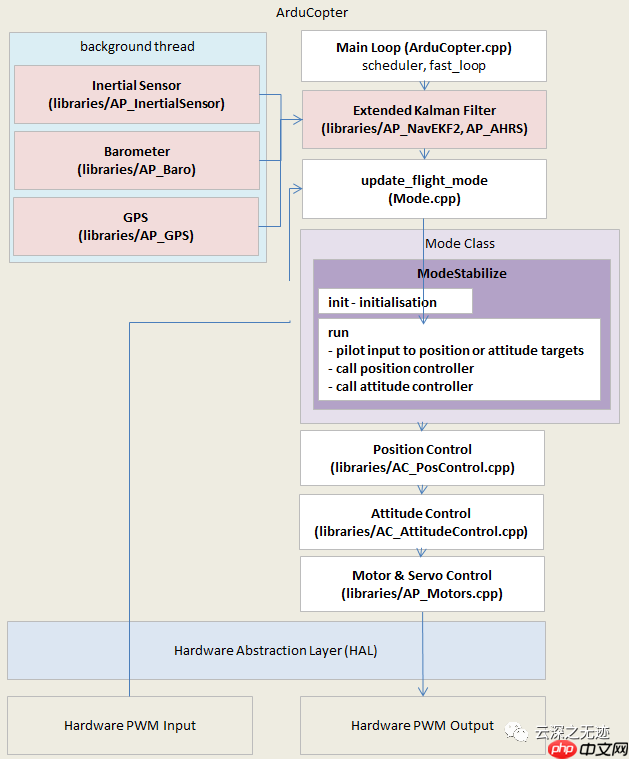

这个架构图非常清晰，帮助理解整个系统的结构。
阅读源码不仅需要关注细节，更需要对整体有一个宏观的理解。

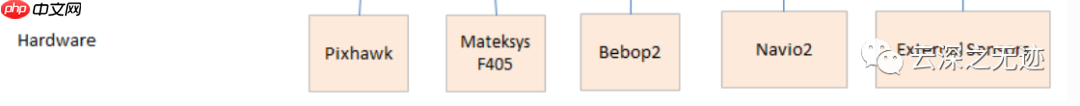

硬件部分包括PX4和Linux变形板。

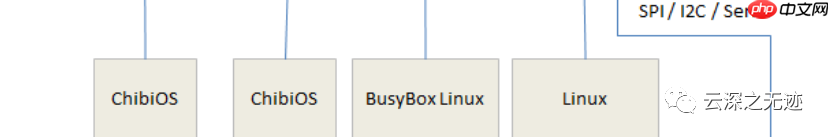

由于任务多样性，引入了操作系统。

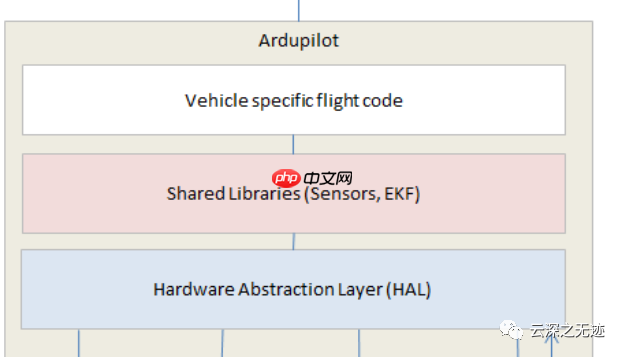

这是我们关注的飞行代码部分。
硬件抽象层共享库、传感器、EKF算法等特殊代码

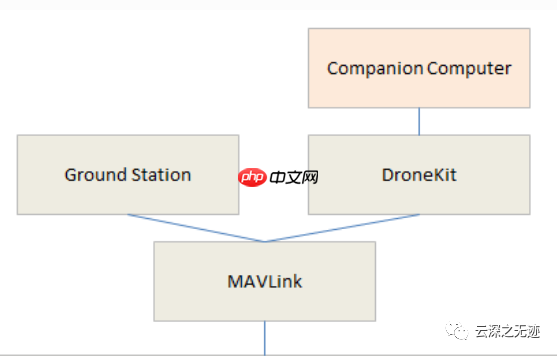

飞控系统会通过MAVLink协议发送大量信息，如电池电量、姿态等，这些信息可以传输给高层应用、地面站以及机载计算机。

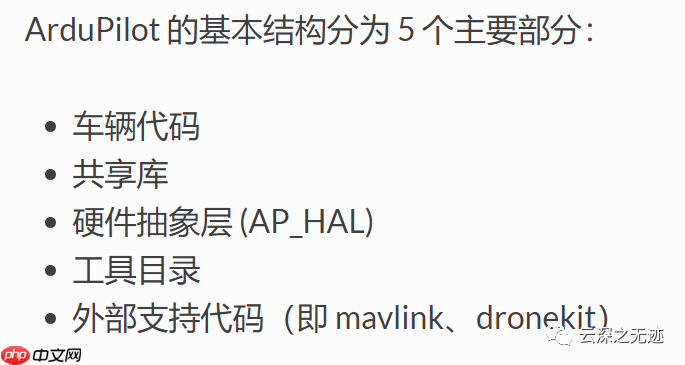

这是对上述内容的一个总结。
这是对上层应用的描述。

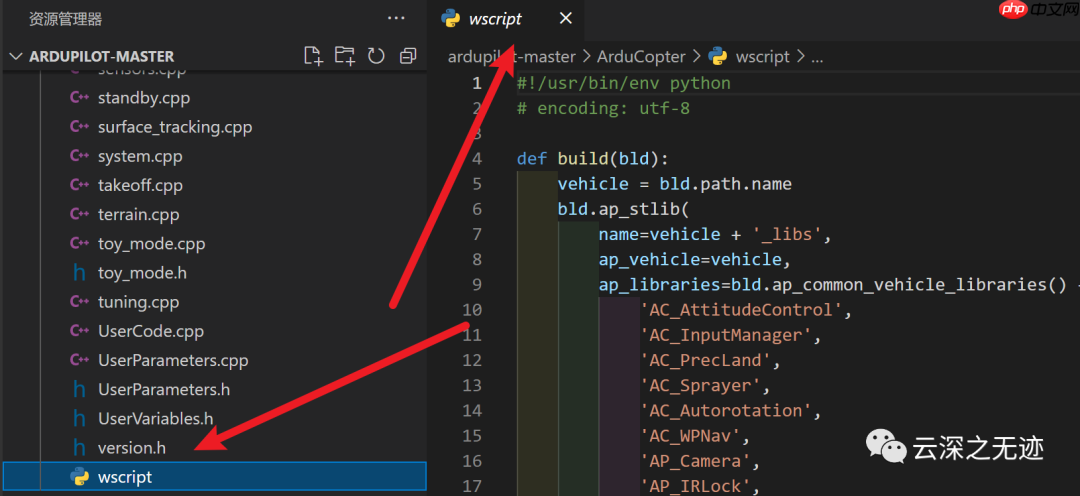

目录中的这个文件列出了当前所有的依赖。
这个目录中的文件是所有顶层项目共有的。

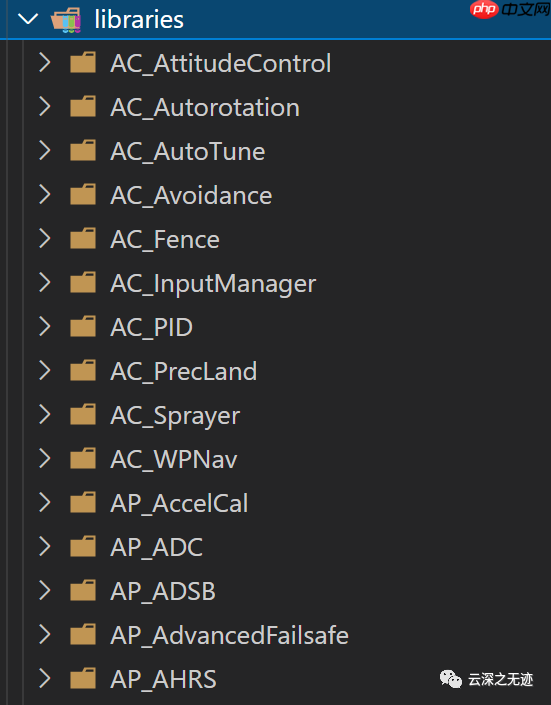

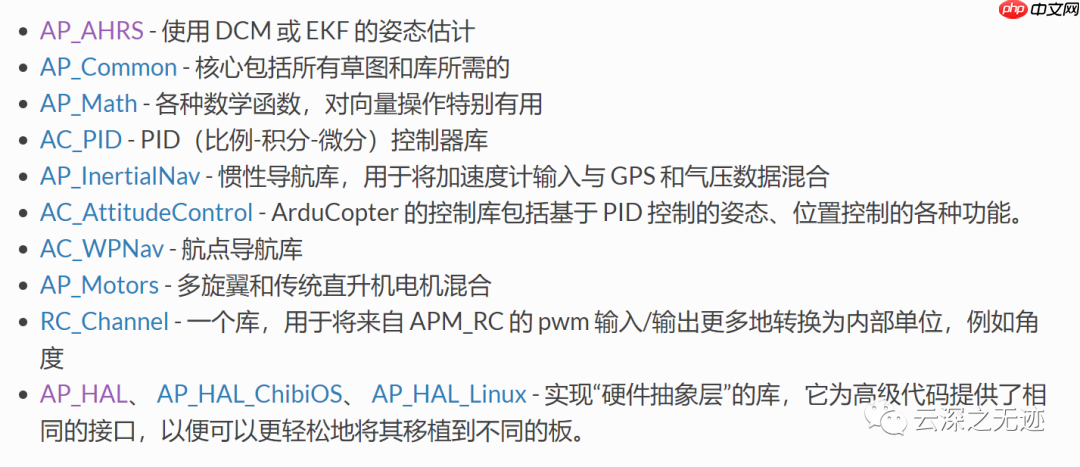

这是核心库。

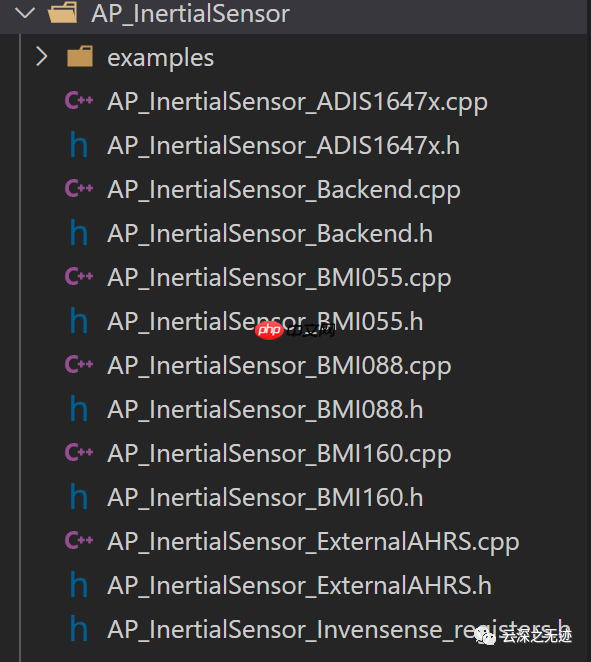

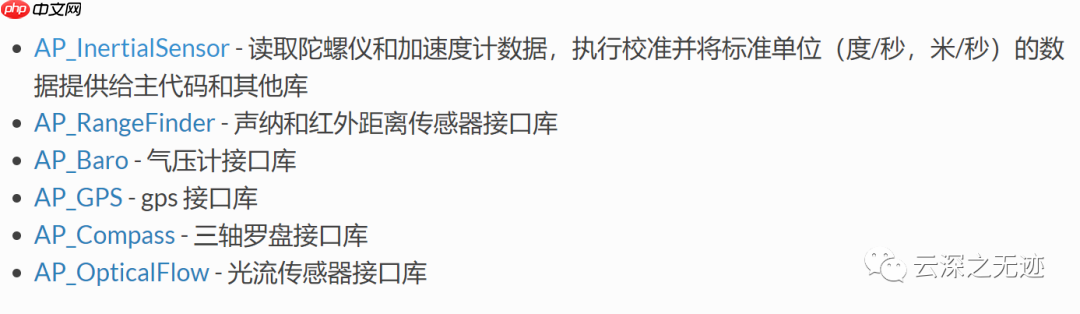

这是传感器相关的部分。

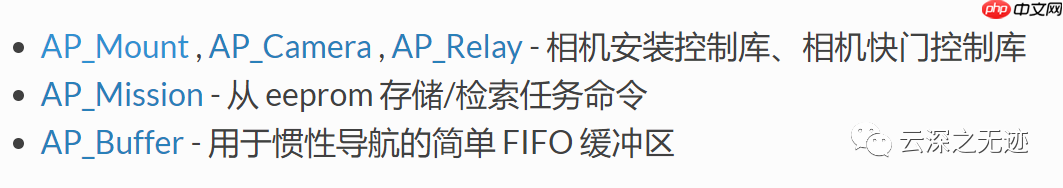

这是其他库。

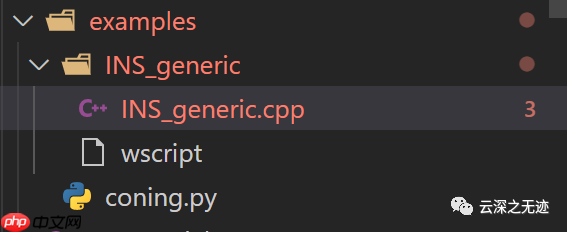

这是编译命令的示例，首先切换到库的位置，然后编译并上传。
如果安装了MAVProxy，可以执行以下命令查看输出：
https://ardupilot.org/mavproxy/docs/getting_started/download_and_installation.html#mavproxy-downloadinstallwindows
这是安装MAVProxy的位置。
mavproxy.py --setup --master /dev/serial/by-id/usb-3D_Robotics_PX4_FMU_v2.x_0-if00
这是执行MAVProxy的命令，使用 --setup 选项将MAVProxy置于原始串口模式，而不是处理后的MAVLink模式。
cd $ARDUPILOT_HOME # the top-level of an AruPilot repository./waf configure --board sitl./waf build --target examples/RCProtocolDecoder
这是用于环仿真的命令，用于RC协议解码。
./build/sitl/examples/RCProtocolDecoder -M quad -C
这是开始运行的命令。
