使用 kubernetes 遇到最多的 70%问题都可以归于网络问题，最近发现如果内核参数: bridge-nf-call-iptables设置不当的话会影响 kubernetes 中 node 节点上的 pod 通过 clusterip 去访问同 node上的其它 pod 时会有超时现象，复盘记录一下排查的前因后因。
1
问题现象
集群环境为 K8s v1.15.9，cni 指定了 flannel-vxlan 跟 portmap, kube-proxy 使用 mode 为 ipvs
问题现象是，某个 Node 节点上的 pod 通过 service 访问其它服务时，有些能通，有些不通，不通的都提示 timeout
异常的请求:
代码语言：javascript代码运行次数：0运行复制
$ curl -v http://panorama-v2-frontend-service.spring-prod.svc.cluster.local:8080* Rebuilt URL to: http://panorama-v2-frontend-service.spring-prod.svc.cluster.local:8080/* Trying 10.233.53.172...* TCP_NODELAY set# 这里一直等待直到超时这个节点上的很多 pod 都存在这个问题， 其它节点未发现异常.
正常请求:
代码语言：javascript代码运行次数：0运行复制
$ curl -v http://panorama-v2-frontend-service.spring-prod.svc.cluster.local:8080* Rebuilt URL to: http://panorama-v2-frontend-service.spring-prod.svc.cluster.local:8080/* Trying 10.233.53.172...* TCP_NODELAY set* Connected to panorama-v2-frontend-service.spring-prod.svc.cluster.local (10.233.53.172) port 8080 (#0)> GET / HTTP/1.1> Host: panorama-v2-frontend-service.spring-prod.svc.cluster.local:8080> User-Agent: curl/7.52.1> Accept: */*>< HTTP/1.1 200 OK2
排查过程
先对异常 Node 进行排查，因为其它节点是正常的,通过对异常 Node 的网络、kube-proxy、 iptables、ipvs 规则、kubelet 等排查后未发现有可疑的地方，就暂时排除嫌疑了。
第二个可疑的是 DNS, coreDNS 负责对 service 解析成 ClusterIP, 在出问题的 Node 上经过多次测试均能正确解析，coreDNS 排除嫌疑。
可疑的地方都筛了一遍,无果, 那就只能再从现象来发现看看有没有相同点。
首先，访问路径为：Service – > ClusterIP – > PodIP
对 service 访问异常，coreDNS 已经被排除了，那先绕过 service，直接使用 ClusterIP 访问呢? 测试后现象依旧。另外关注公号“终码一生”，回复关键词“资料”，获取视频教程和最新的面试资料！
那再绕过 ClusterIP，直接使用 PodIP 呢? Bingo，之前会出问题的访问都是正常的了。
那么问题就出在 CluterIP – > PodIP 上, 那么又有以下可能：
ClusterIP 没有正确转发到 PodIP 上可能导致超时如果正确转发，响应没有返回也可能导致超时
第一种可能性很容易排查，之前已经确认了 ipvs 规则、iptables 规则都是没有问题的，且通过 ClusterIP 发起的请求可以到达 PodIP 上, 基本就排除了可能性一
另外，对比正常跟异常请求会发现，异常的请求原 Pod 跟目标 pod 都是在同一个 Node 上，而正常的请求则处于不同的 Node，会是这个影响吗？
上面的可能性二，只能祭出抓包神器了tcpdump, 通过抓包发现(抓包过程见文未)会发现请求中出现了Reset
那么问题转换一下: 为什么相同 Node 上 podA 通过 service/ClusterIP 访问 PodB 响应会不返回呢，而通过 PodIP 访问就没问题？
补充一句就是，相同 Node 上的 pod 相互访问是不需要经过 Flannel 的，因此 Flannel 可以排除嫌疑
so, 问题在哪?
回到 tcpdump 的抓包数据, 可以发现，响应的数据没有按照请求的路径返回，嗯，Interesting
3
罪魁祸首
不管是 iptables 还是 ipvs 模式，Kubernetes 中访问 service 都会进行 DNAT，将原本访问 ClusterIP:Port 的数据包 DNAT 成 service 的某个 Endpoint (PodIP:Port)，然后内核将连接信息插入 conntrack 表以记录连接，目的端回包的时候内核从 conntrack 表匹配连接并SNAT，这样原路返回形成一个完整的连接链路.
从 tcpdump 看到请求被 reset 了, 没错, bridge-nf-call-iptables(如果是 ipv6 的话则是net.bridge.bridge-nf-call-ip6tables)参数
但是不对，这个参数 linux 默认开启的呢?难道是有人修改了么？
使用命令查看该参数是否开启:
代码语言：javascript代码运行次数：0运行复制
$ cat /proc/sys/net/bridge/bridge-nf-call-iptables# 0返回 0，说明确实没有开启(后来被证实是被同事修改了)，那这个参数是如何影响的返回路径的呢?
那就不得不说linux bridge了！
虽然 CNI 使用的是 flannel, 但 flannel 封装的也是 linux bridge，linux bridge 是虚拟的二层转发设备，而 iptables conntrack 是在三层上，所以如果直接访问同一网桥内的地址(ip 同一网段)，就会直接走二层转发，不经过 conntrack:

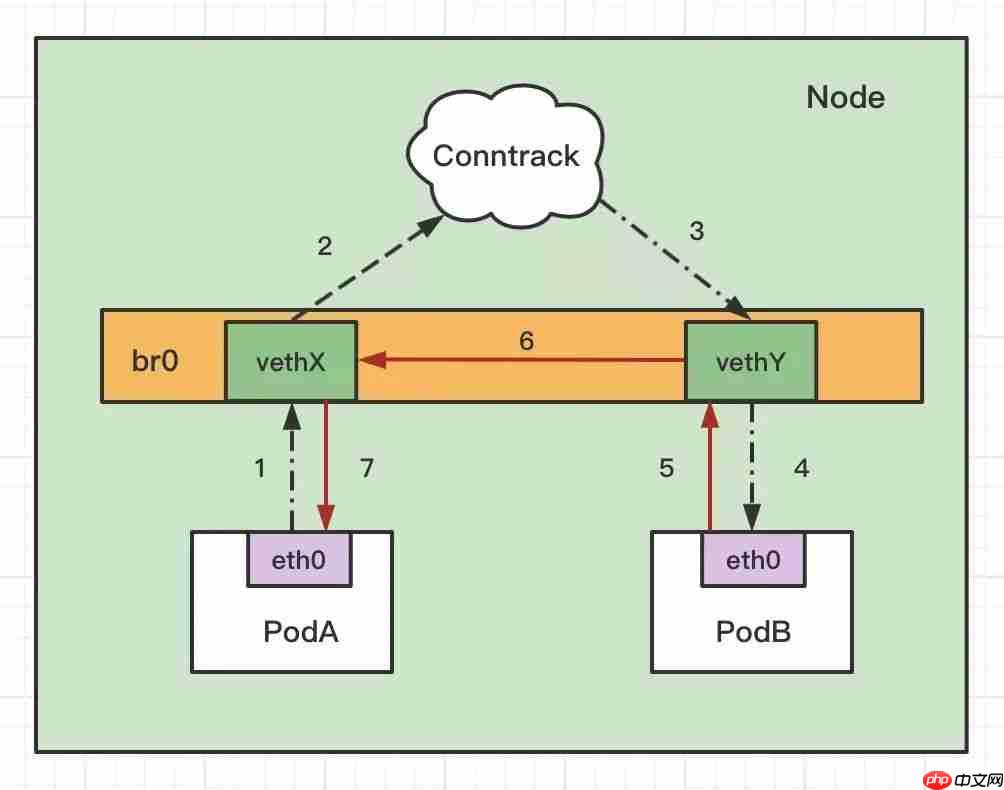

结合上面的图来看，同 Node 通过 service 访问 pod 的访问路径如下：
PodA 访问 service, 经过 coreDNS 解析成 Cluster IP，不是网桥内的地址(ClusterIP 一般跟 PodIP 不在一个网段)，走 Conntrack,进行 DNAT，将 ClusterIP 转换成 PodIP:PortDNAT 后发现是要转发到了同节点上的 PodB，PodB 回包时发现目的 IP(此时是 PodA 的 IP) 在同一网桥上(PodA 与 PodB 的 IP 段一致)，就直接走二层转发了，不会去调 conntrack，这样就导致回包时没有原路返回
没有返回包就导致请求方一直等直到超时退出.
这样也解释了为何访问在其它节点的应用的 ClusterIP 没有问题，因为目标 PodIP 与源 PodIP 不在同一个网段上,肯定要走 conntrack.
4
问题解决
总述，开启参数后问题解决
代码语言：javascript代码运行次数：0运行复制
$ echo "net.bridge.bridge-nf-call-iptables=1" >> /etc/sysctl.conf$ echo "net.bridge.bridge-nf-call-ip6tables=1" >> /etc/sysctl.conf$ sysctl -p /etc/sysctl.conf5
linux conntrack
关于 conntrack 其实也是个值得好好研究一番的知识点, 各个发行版都有工具可以看到 conntrack 里的记录,格式如下:
代码语言：javascript代码运行次数：0运行复制
$ conntrack -Ltcp 6 119 SYN_SENT src=10.224.1.34 dst=10.233.53.172 sport=56916 dport=8080 [UNREPLIED] src=10.224.1.56 dst=10.224.1.34 sport=8080 dport=56916 mark=0 use=1那个著名的DNS 5s timeout[1]的问题就跟 conntrack 机制有关，由于篇幅有限，就不在这里展开.
6
tcpdump
在容器中的抓包命令
代码语言：javascript代码运行次数：0运行复制
$ tcpdump -vvv host 10.224.1.34 or 10.233.53.172 or 10.224.1.56其中的三个 ip 分别对应 podA IP, podB 的 ClusterIP, podB 的 PodIP
这里由于篇幅的关系，只保存有关键信息，同时使用注释是作者加入的，方便理解.
对于异常请求的 tcpdump，如下:
代码语言：javascript代码运行次数：0运行复制
# podA 请求 PodBpanorama-frontend-deploy-c8f6fd4b6-52tvf.45954 > panorama-v2-frontend-service.spring-prod.svc.cluster.local.8080: Flags [S], cksum 0x4cc5 (incorrect -> 0xba1b), seq 1108986852, win 28200, options [mss 1410,sackOK,TS val 1345430037 ecr 0,nop,wscale 7], length 0# 10-224-1-56是PodB的podIP, 这里省略了解析过程,可以看到返回数据给PodA10-224-1-56.panorama-v2-frontend-service.spring-prod.svc.cluster.local.8080 > panorama-frontend-deploy-c8f6fd4b6-52tvf.45954: Flags [S.], cksum 0x1848 (incorrect -> 0x99ac), seq 3860576650, ack 1108986853, win 27960, options [mss 1410,sackOK,TS val 2444502128 ecr 1345430037,nop,wscale 7], length 0# 重点: podA直接reset了请求.panorama-frontend-deploy-c8f6fd4b6-52tvf.45954 > 10-224-1-56.panorama-v2-frontend-service.spring-prod.svc.cluster.local.8080: Flags [R], cksum 0xb6b5 (correct), seq 1108986853, win 0, length 0最后会发现 PodA 给 PodB 发送了个R Flags, 也就是reset, 就是因为当 PodB 返回握手确认给到 PodA，PodA 根本不认识这个请求，所以直接给 reset 掉了, 三手握手都没有建立，this is why!
而对于net.bridge.bridge-nf-call-iptables=1的正常请求的 tcpdump 如下:
代码语言：javascript代码运行次数：0运行复制
# 能看到正常的三次握手， 这里省略# 开启传输数据panorama-frontend-deploy-c8f6fd4b6-52tvf.36434 > panorama-v2-frontend-service.spring-prod.svc.cluster.local.8080: Flags [P.], cksum 0x4d3c (incorrect -> 0x6f84), seq 1:128, ack 1, win 221, options [nop,nop,TS val 1346139372 ecr 2445211463], length 127: HTTP, length: 127 GET / HTTP/1.1 Host: panorama-v2-frontend-service.spring-prod.svc.cluster.local:8080 User-Agent: curl/7.52.1 Accept: */*panorama-v2-frontend-service.spring-prod.svc.cluster.local.8080 > panorama-frontend-deploy-c8f6fd4b6-52tvf.36434: Flags [.], cksum 0x4cbd (incorrect -> 0xe8a6), seq 1, ack 128, win 219, options [nop,nop,TS val 2445211463 ecr 1346139372], length 0panorama-v2-frontend-service.spring-prod.svc.cluster.local.8080 > panorama-frontend-deploy-c8f6fd4b6-52tvf.36434: Flags [P.], cksum 0x4dac (incorrect -> 0x0421), seq 1:240, ack 128, win 219, options [nop,nop,TS val 2445211463 ecr 1346139372], length 239: HTTP, length: 239 HTTP/1.1 200 OK Server: nginx/1.17.1 Date: Wed, 18 Aug 2021 15:10:17 GMT Content-Type: text/html Content-Length: 1540 Last-Modified: Fri, 09 Jul 2021 06:36:53 GMT Connection: keep-alive ETag: "60e7ee85-604" Accept-Ranges: bytes相信这个请求路径还是很清晰的，就不再啰嗦.
7
结语
禁用net.bridge.bridge-nf-call-ip6tables这个参数当然也有好外，那就是考虑同网段的 IP 访问没必要走 conntrack，一定程度有助于性能。
kubernetes 的官方文档[2]中明确提及 Node 节点上需要开启这个参数,不然碰到各种诡异的现象也只是时间问题，所以还是不要随意调整。
以防后患的话可以对该参数是否开启进行监控,防止被人误修改。
