随着 rtx5060 显卡的上市，新一轮的主流装机单也终于尘埃落定了，尤其是对于使用 rtx 5060 ti/5070 显卡搭配锐龙 7 9800x3d 的用户来说，更需要一款高性价比、高功率的 atx3.1+pcie5.1 电源，例如航嘉重火力 ax850p 三叉戟，不仅拥有高达 850w 额定功率，成熟的架构和一线大品牌电容更是为玩家提供了稳定可靠的输出。
作为从设计研发 + 生产制造 + 品质体系 + 完善售后多种优势组合集大成者，航嘉拥有年产量 1000 多万台电源的超级工厂，并长期服务联想戴尔等一线品牌，不仅拥有强大实力背书，更追求不断的技术更新迭代。我们先简单看下航嘉重火力 AX850P 三叉戟电源的特点
1、额定功率高 850W；
2、数字化 IC 方案，数字化电源更稳定可靠
3、通过 80Plus 铂金牌认证；
4、采用 Intel ATX3.1 和 PCIe5.1 规范打造；
5、全模组设计；
6、主动式 PFC+LLC+DC to DC 整流白金架构；
1 外观一览

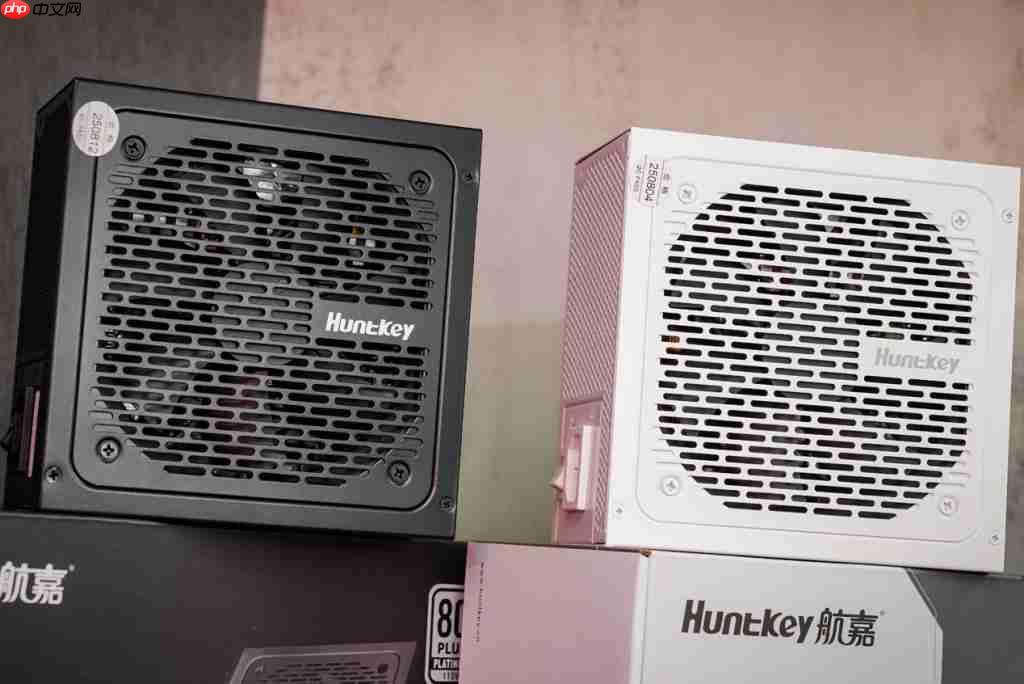

航嘉重火力 AX850P 三叉戟电源外壳有纯黑和纯白两种配色（以下我们以黑色为例），极简设计凸显暴力美学，适配不同色系的装机。150mm 的标准尺寸长度可兼容大多数的 ATX 和 mATX 机箱。

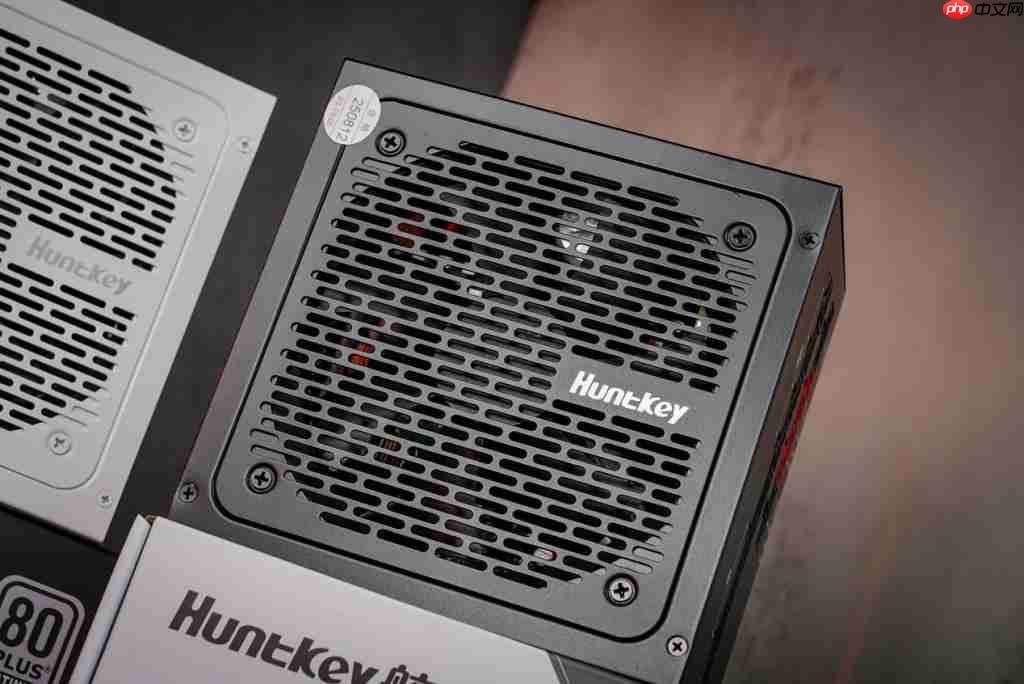

散热风扇防护网采用间隔条栅造型，12cm 风扇支持智能温度调节，可增加风扇使用寿命并降低噪音。
产品标签铭牌贴在侧面，支持 100-240V 宽幅电压输入，拥有 850W 的额定功率，采用单路 12V 设计，+12V 输出电流高达 70.8A，最高可输出 849.6W 的功率，满足中高端装机的需求。

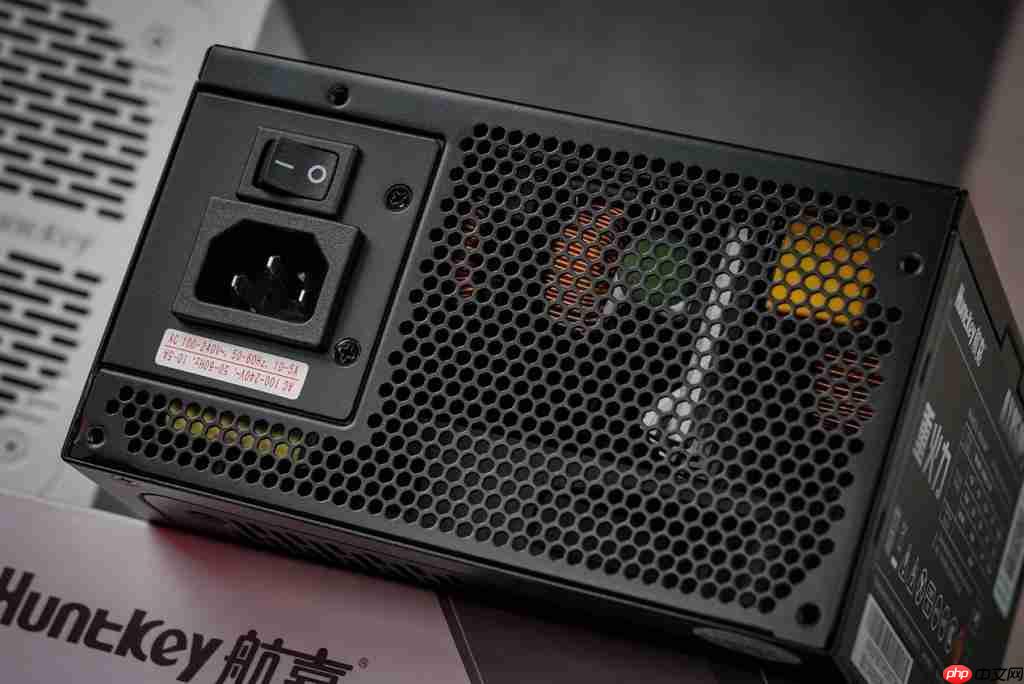

后部的电源接口上方配备了独立电源开关，旁边采用大面积的镂空进风口，进一步提升散热效率。

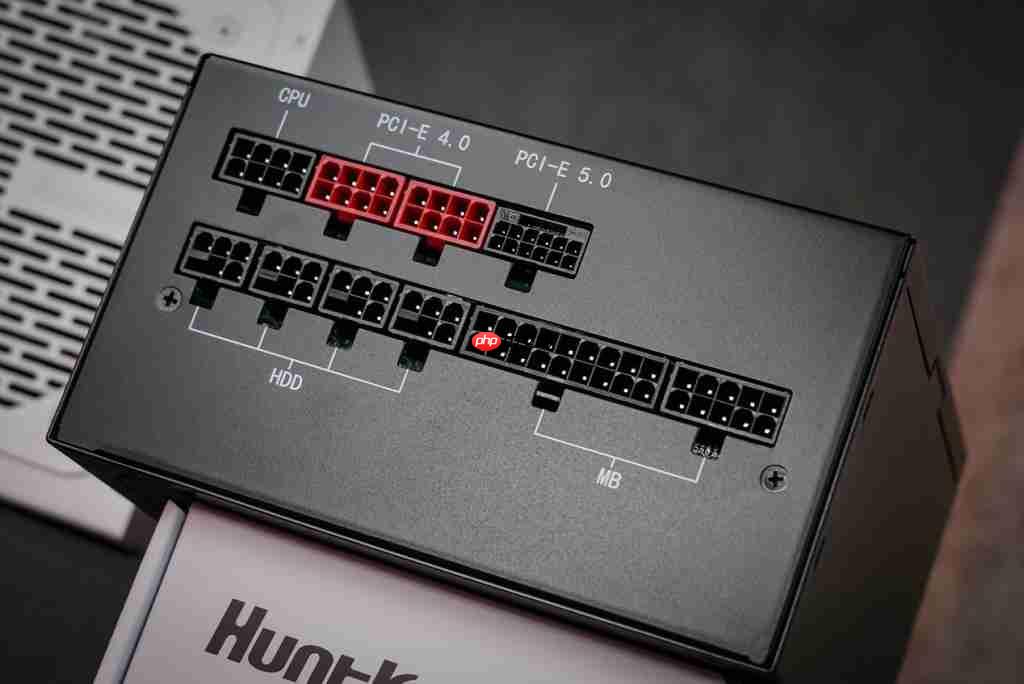

航嘉重火力 AX850P 三叉戟输出采用全模组设计，配备 1 路 CPU、2 路 PCIe4.0、1 路 PCIe5.0 和四路 IDE/SATA。在黑色版本中，PCIe4.0 模组采用红色与 CPU 区分，而白色版本则采用白色。

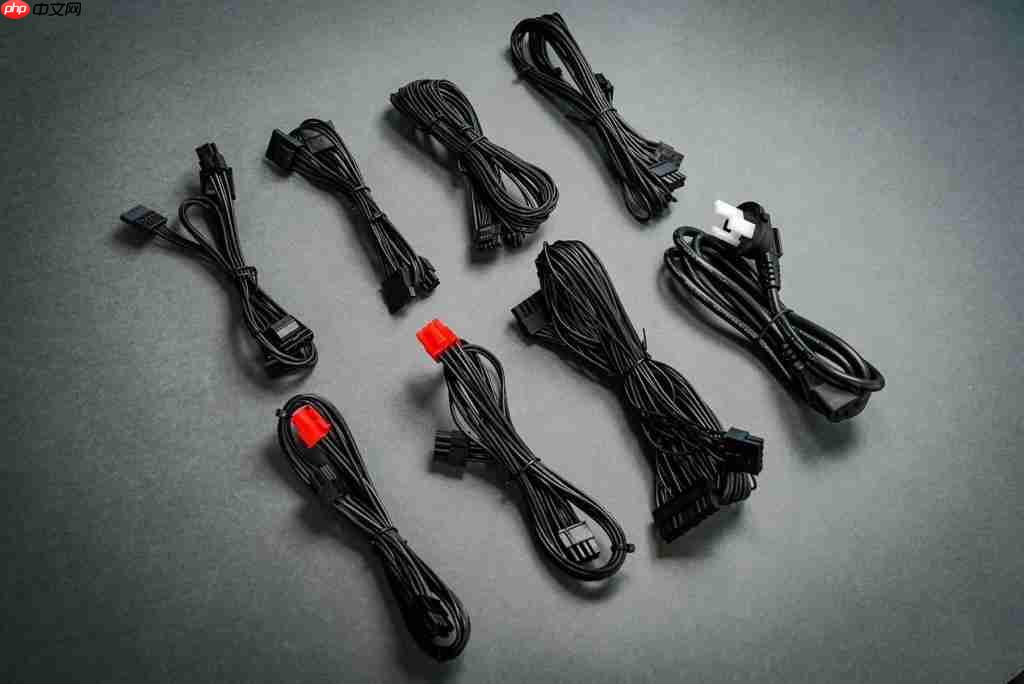

随机配备的各类扁平的模组线缆，包括主板供电、CPU 供电、PCIe4.0 供电、PCIe5.1 显卡供电、SATA 供电等。
2 内部结构

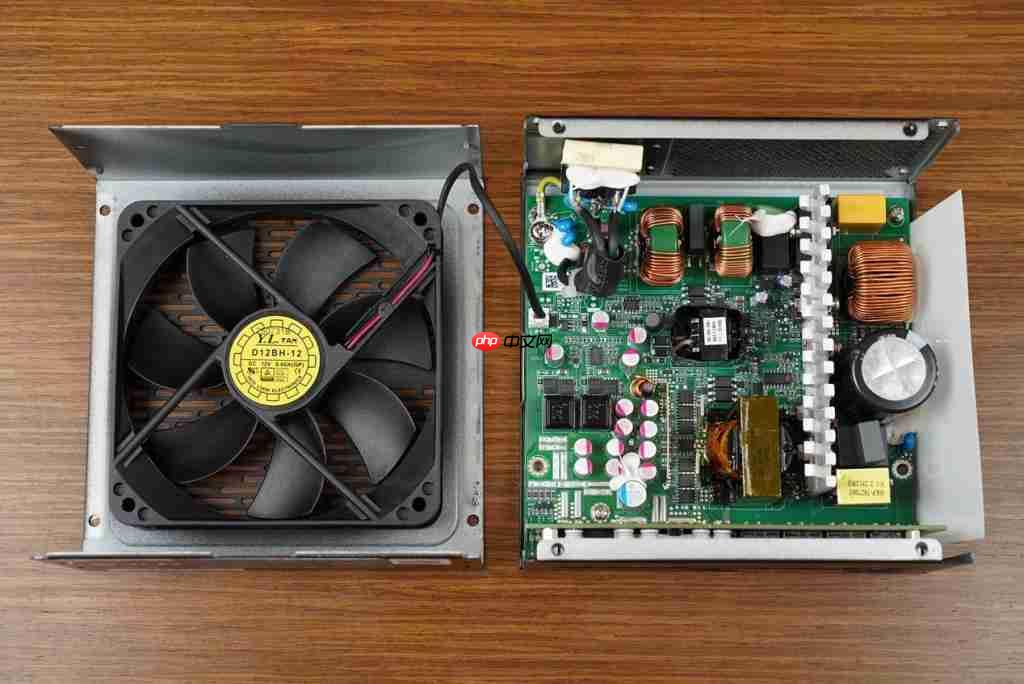

航嘉重火力 AX850P 三叉戟采用主动式 PFC+LLC 谐振 +DC-DC 整流方案，拆开可见其内部构造整洁有序，电容、MOS 管、整流桥、变压器等 300 多个元器件皆采用高品质用料，避免水桶效应。由于采用了数字化 IC 方案，因此绿色的 PCB 上采用了规模巨大的贴片元件，稳定性大幅提升的同时，也提升了生产自动化的水平和良品率。

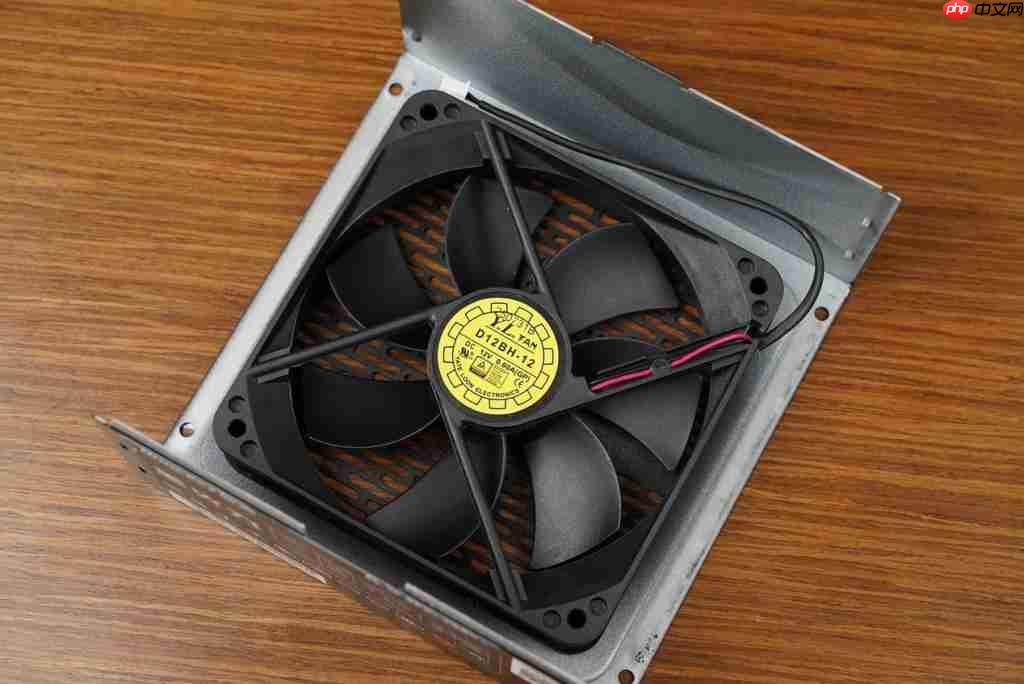

120mm 的 7 叶片风扇采用 12V 0.6A 供电，搭配 PCB 的智能调速电路，可实现大风量 + 静音的平衡。

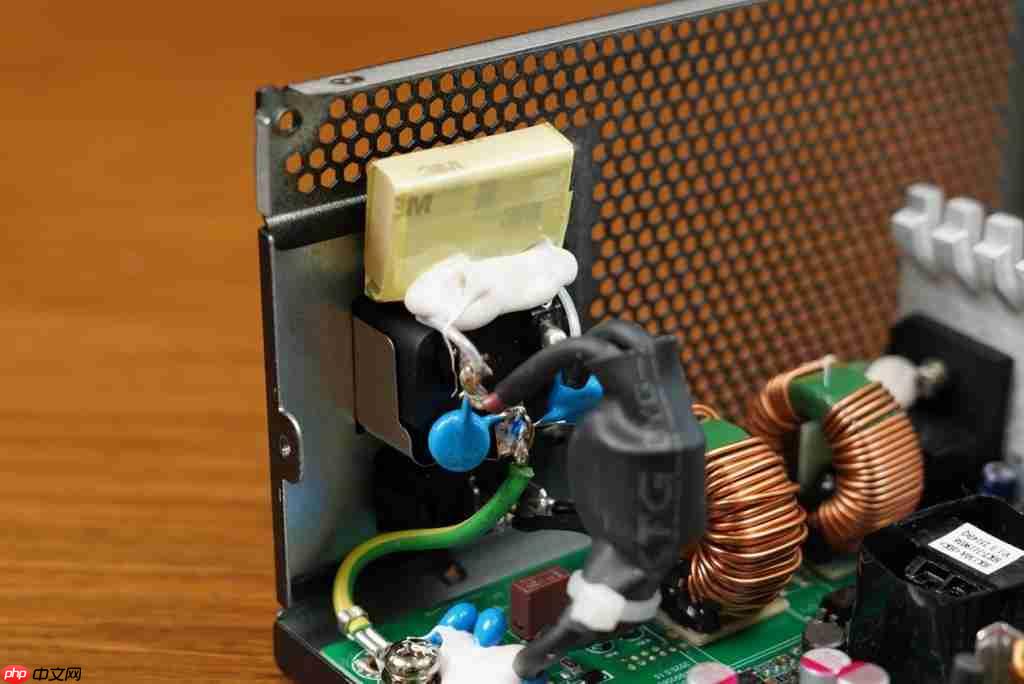

一级 EMI 电路设计在电源插座后方，包括 1 个 X 电容、2 个 Y 电容和 1 个电感。

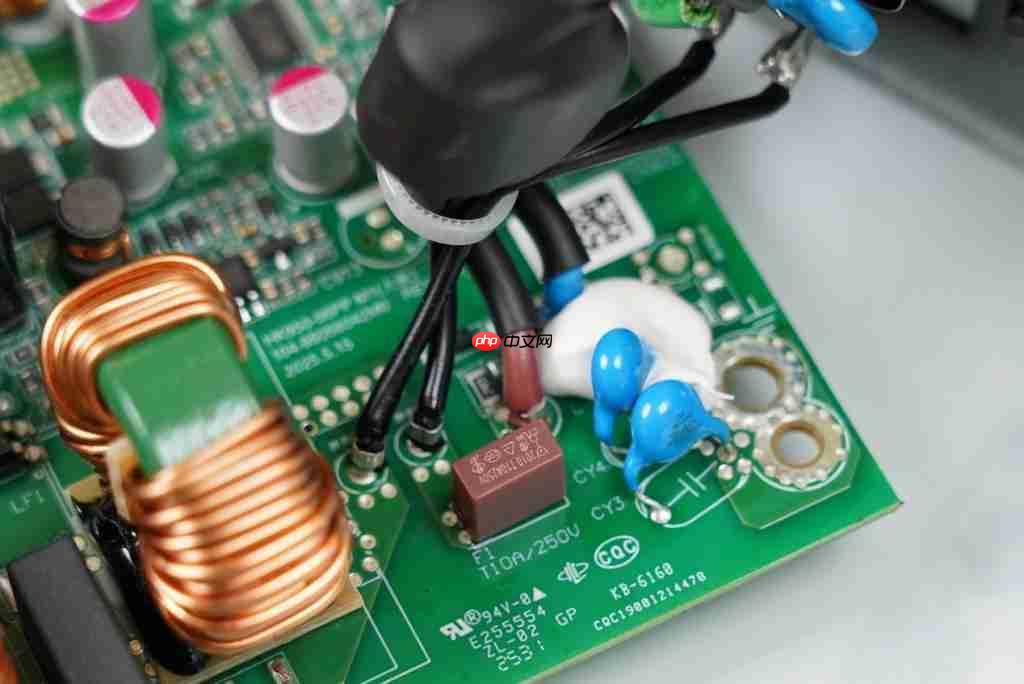

在 PCB 上的电源输入部分还有 1 个保险和 2 个 Y 电容。

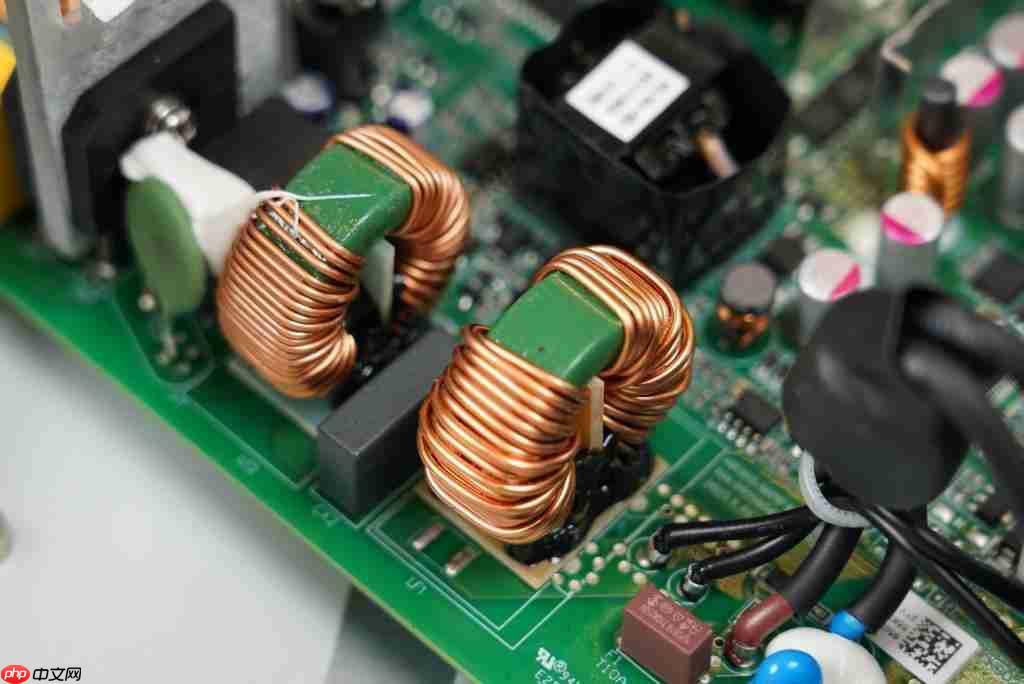

二级 EMI 电路在主 PCB 上，配有两个共模电感、X 电容、一颗热敏电容和一颗继电器。

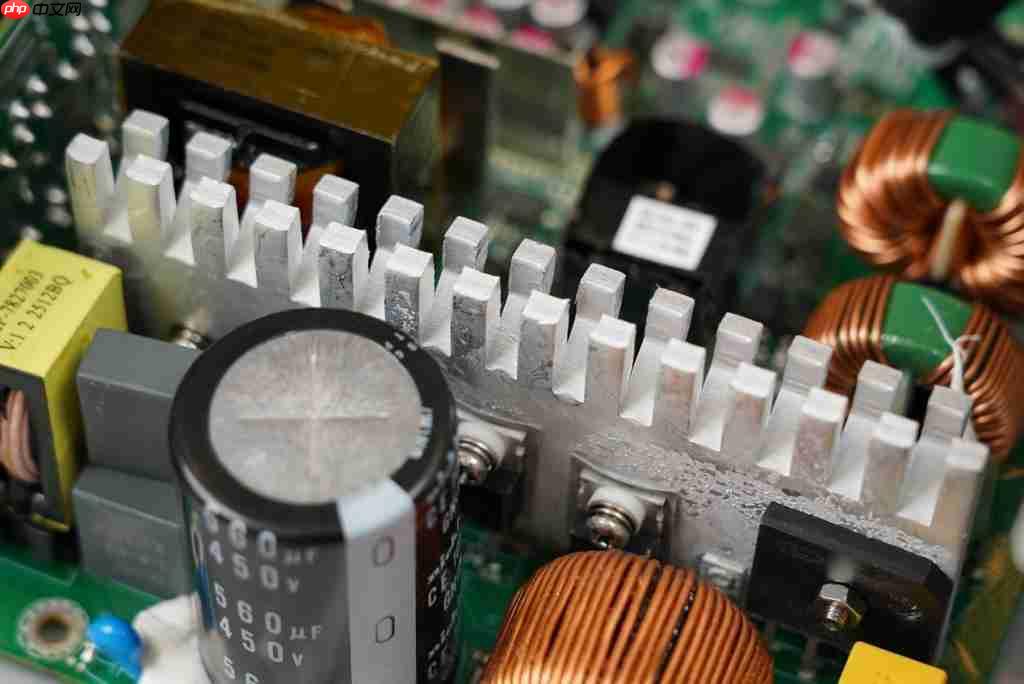

两颗整流桥 +IGBT 开关管共同使用了一块较大的厚实铝质散热片。

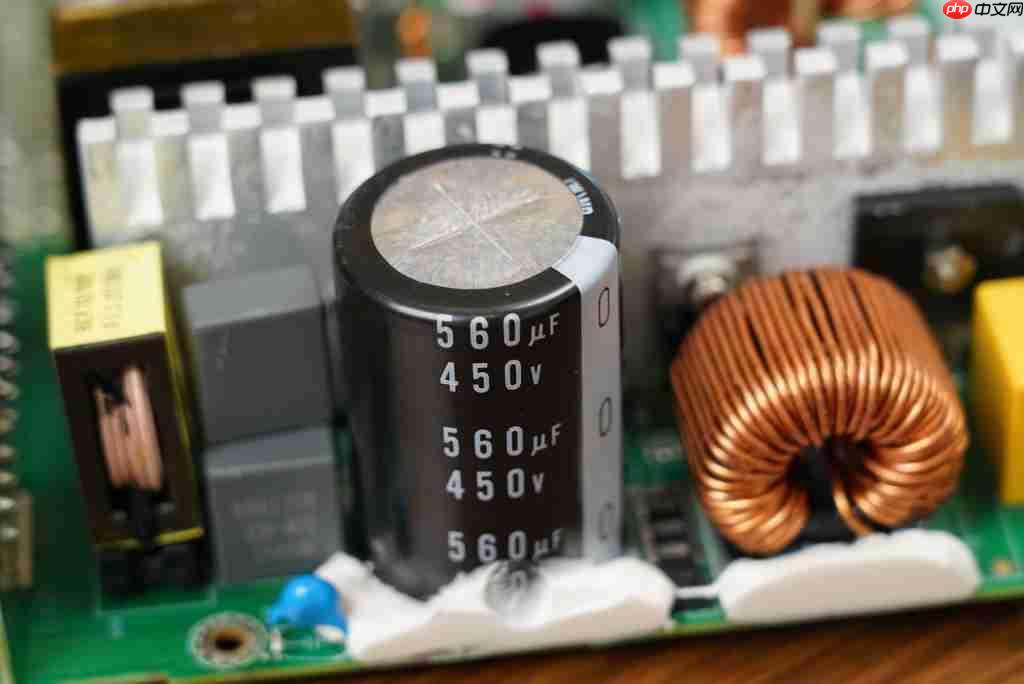

单颗 PFC 电容为日本尼吉康品牌，规格为 450V 560μF，耐温值 105 ℃。

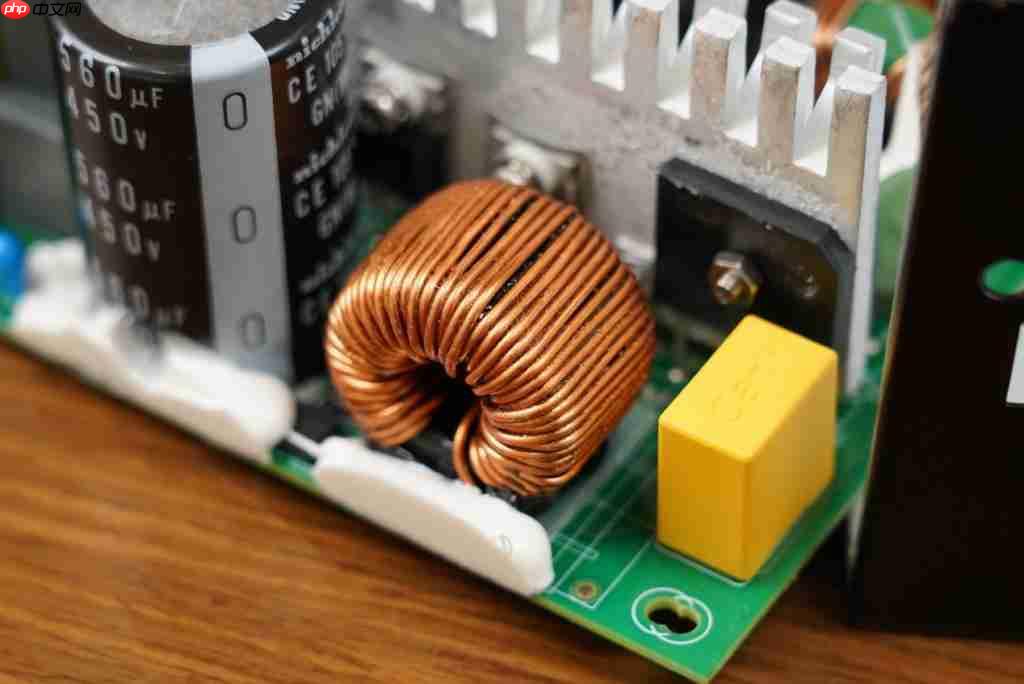

PFC 电容旁边是主动式 PFC 电感，这也是高效能电源必备元件。

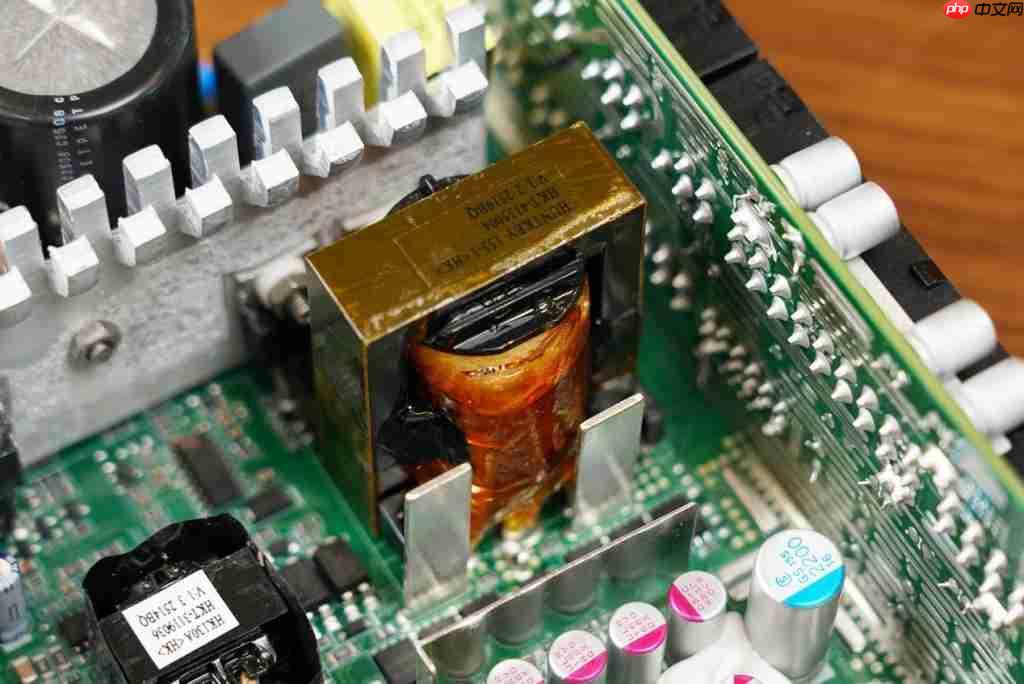

开关变压器特写，次级采用匝数较少的铜带，可见其非常高效。次级绕组的共地端还焊接了散热片提供辅助散热。

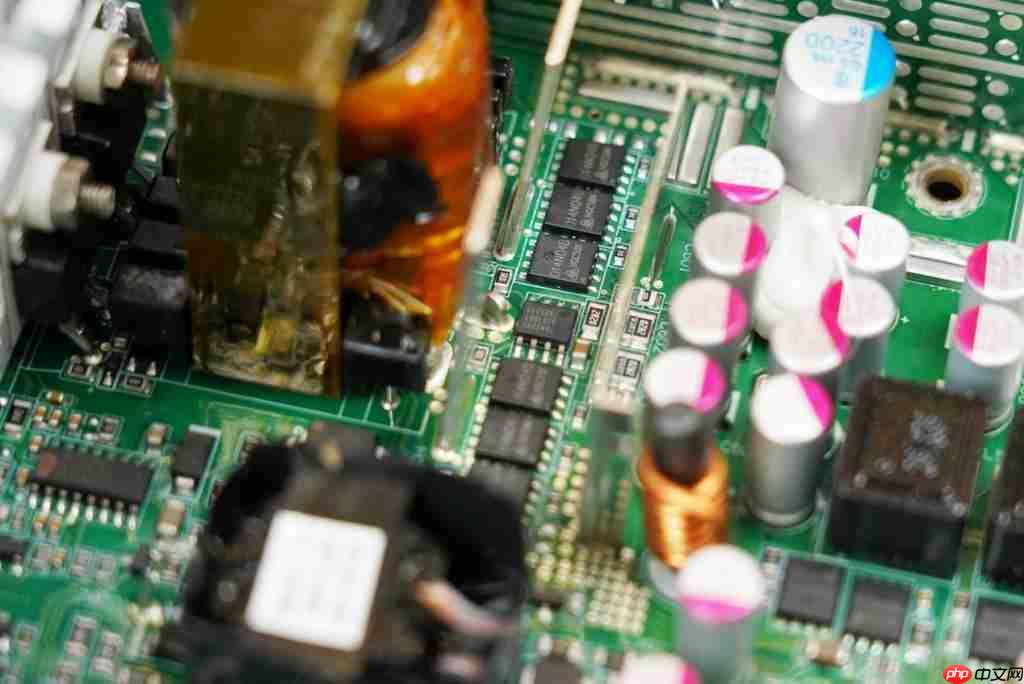

开关变压器次级有两组共六个 16 脚 TOLL 封装 MOS 管，具备高电流承载和低功率损耗的特性。

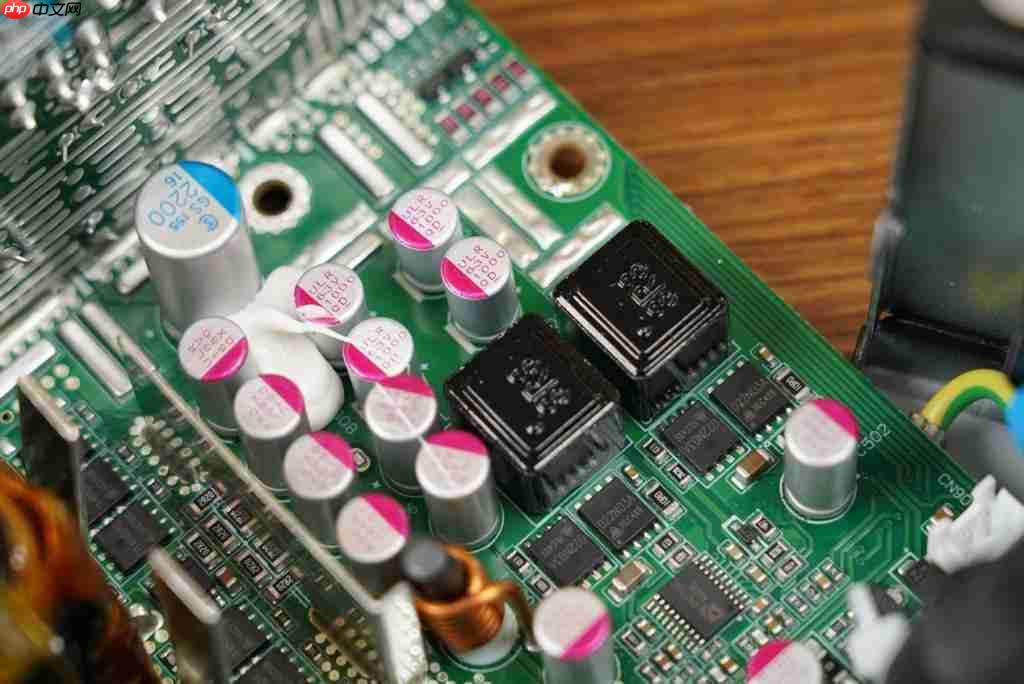

DC-DC 整流电路与二次侧滤波电路设计在一起，配备了 12 个固态电容、2 个封闭电感、1 个立柱电感和 4 个 16 脚 TOLL 封装 MOS 管。

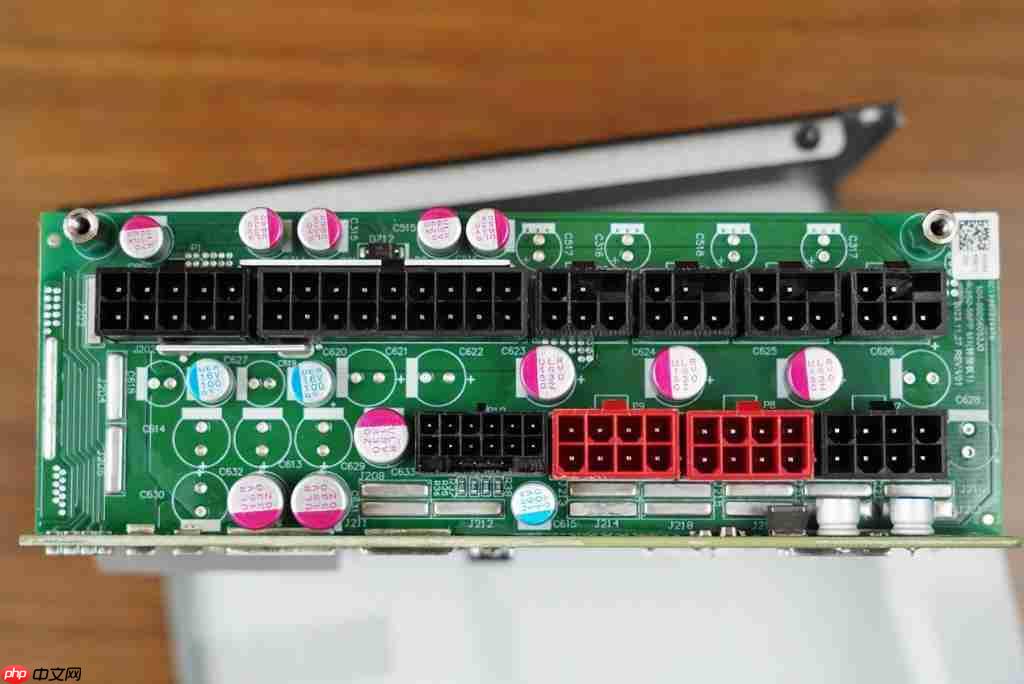

输出模组插座背板 PCB 特写，上面有 12 颗固态电容。

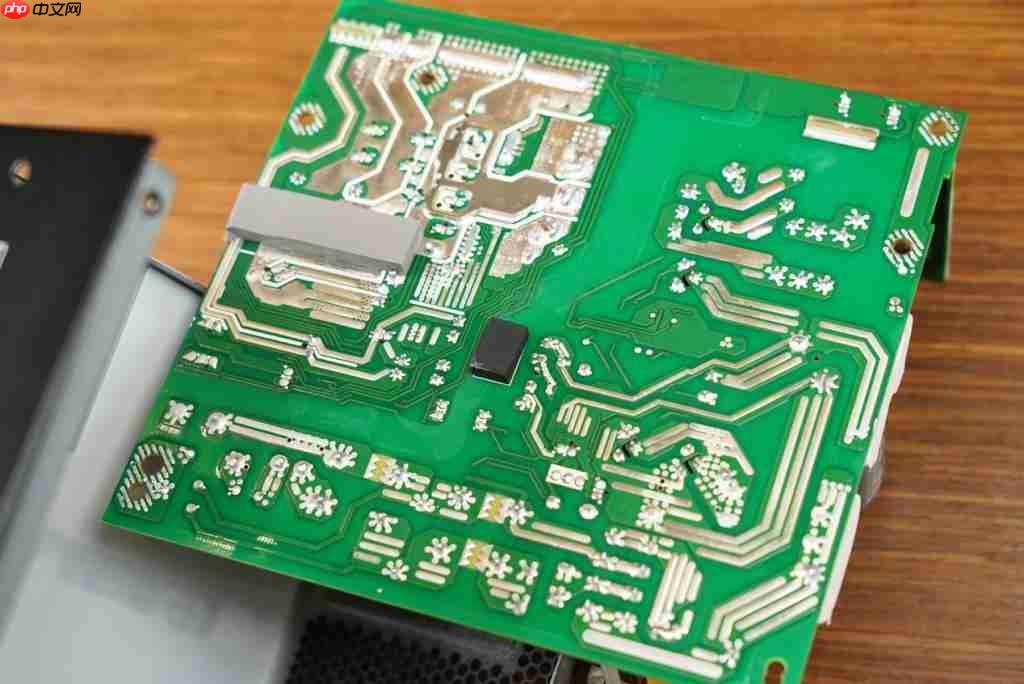

主 PCB 采用双面走线设计，背面走线的高压、高流电路都采用镀锡工艺，主变压器下方还额外配备了一个硅胶导热垫将热量传导到外壳。除此之外，输入端还有三处锯齿形放电口，提供了额外的防雷功能。
3 专业测试

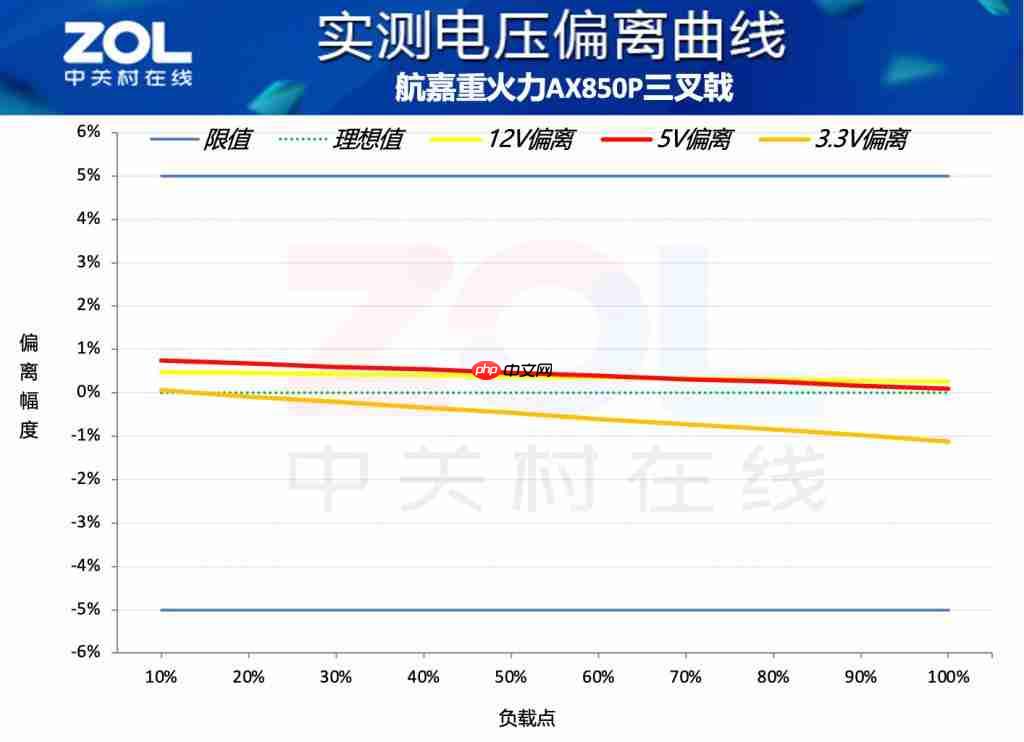

实际测试，我们将围绕和电源有关的一系列参数来进行，先看电压偏离测试，即实际输出电压和理想值之间的偏差，根据英特尔的 ATX 电源规范，电压偏离幅度在 ±5% 内为合格。在实际测试中，航嘉重火力 AX850P 三叉戟的 12V 和 5V 偏离度均在 1% 以内，3.3V 偏离度在 -1.1% 以内，表现出色。

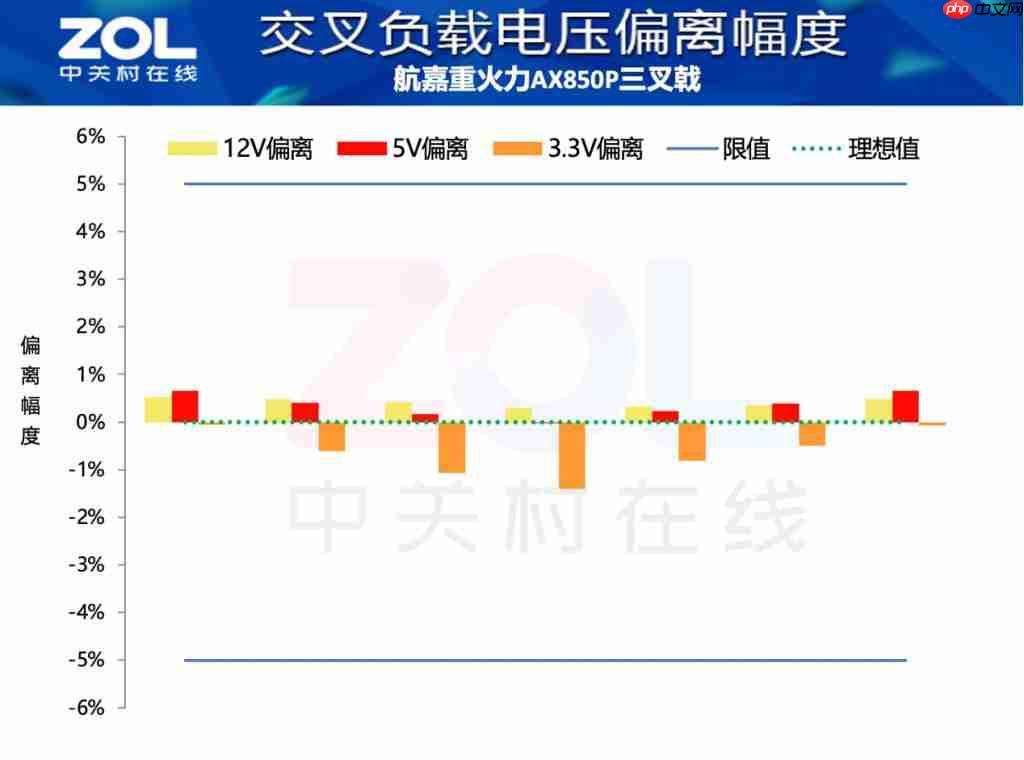

交叉负载电压偏离，由测试仪器模拟真实的使用环境，亦可设置更加苛刻的条件考验电源的官方标称最大值，英特尔的 ATX 电源规范同样是偏离幅度在 ±5% 内为合格。经测试，航嘉重火力 AX850P 三叉戟的交叉负载 12V 和 5V 偏离度都在 1% 以内，3.3V 偏离度在 -2% 以内，表现依然出色。

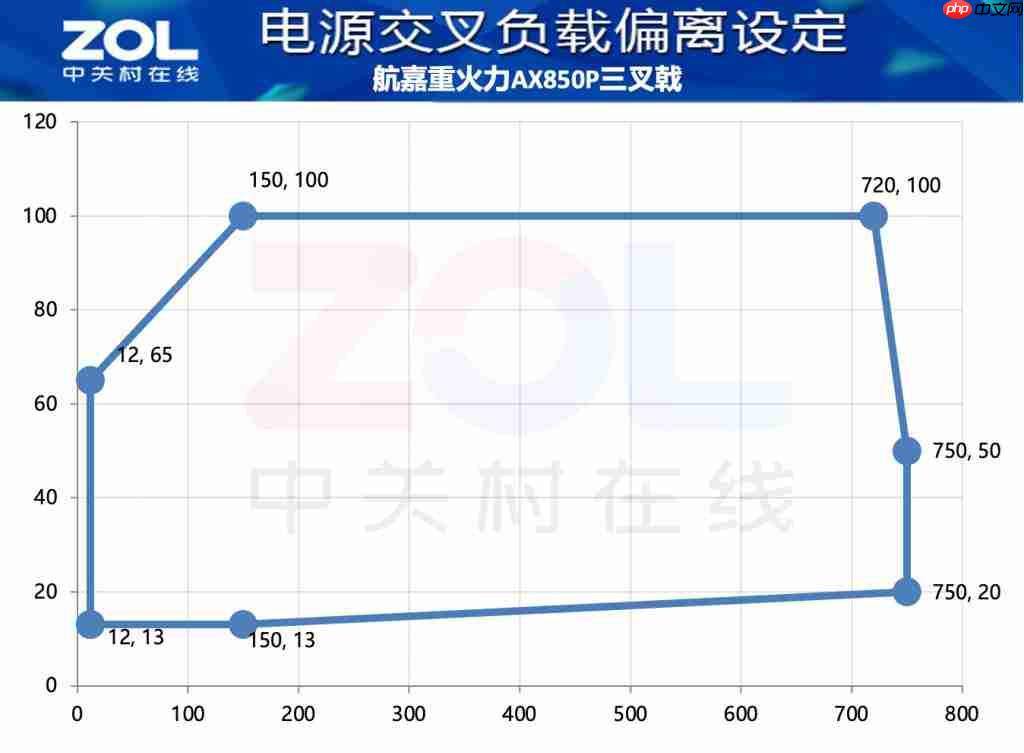

航嘉重火力 AX850P 三叉戟的交叉负载偏离设定。

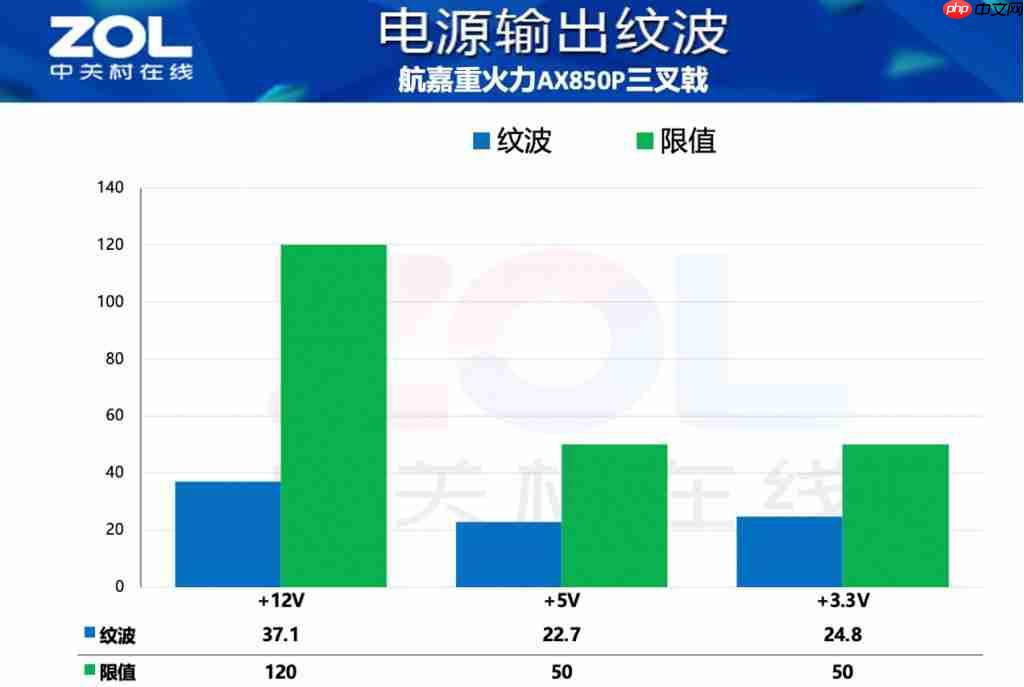

电源纹波的浮动可以直接体现出电源做工和用料表现，经测试航嘉重火力 AX850P 三叉戟的 +12V 输出纹波最高仅有限值的 32% 左右，+5V 和 +3.3V 为限值的 46% 左右，表现还是很不错的。
4 最后
对于主流装机用户来说，DIY 配件的性价比和稳定性都非常重要，尤其电源更是整机的心脏，可见其地位举足轻重。航嘉重火力 AX850P 三叉戟电源采用前沿的数字化 IC 方案和主动式 PFC+LLC+DC-DC 整流的成熟架构，不仅拥有高达 850W 的额定功率，而且还通过 80PLUS 铂金牌认证，输出动力澎湃高效，堪称各方面都极强的六边形战士称号，完美适配主流装机方案，而不到 600 元的价格就能拿下这款一线大厂品牌电源，这性价比相信也是没谁了吧？
