低场磁阻效应(lfmr，<1 t)赋予强关联体系广阔应用前景，尤其在低功耗、超高速磁性器件领域。然而，lfmr效应通常需要极低温(<70 k)环境，因为升温会导致边界自旋无序散射或自旋极化隧穿减弱，阻碍室温低场磁阻器件的研发。
西安交通大学刘明教授团队赵亚楠副教授等，成功制备了具有钙钛矿层状衍生物Ruddlesden-Popper结构的(NdNiO3)n:NdO薄膜（如图a所示横截面结构）。研究发现，该薄膜在190~240 K的高温范围内展现出显著的低场磁电阻效应(1.2×103%，0.1 T)，如图b所示。临近金属-绝缘体相变点时，所需外部磁场大幅降低，仅需数百奥斯特即可改变电子态，远低于锰酸盐所需的特斯拉级磁场，为低功耗磁性器件研发提供了可能。

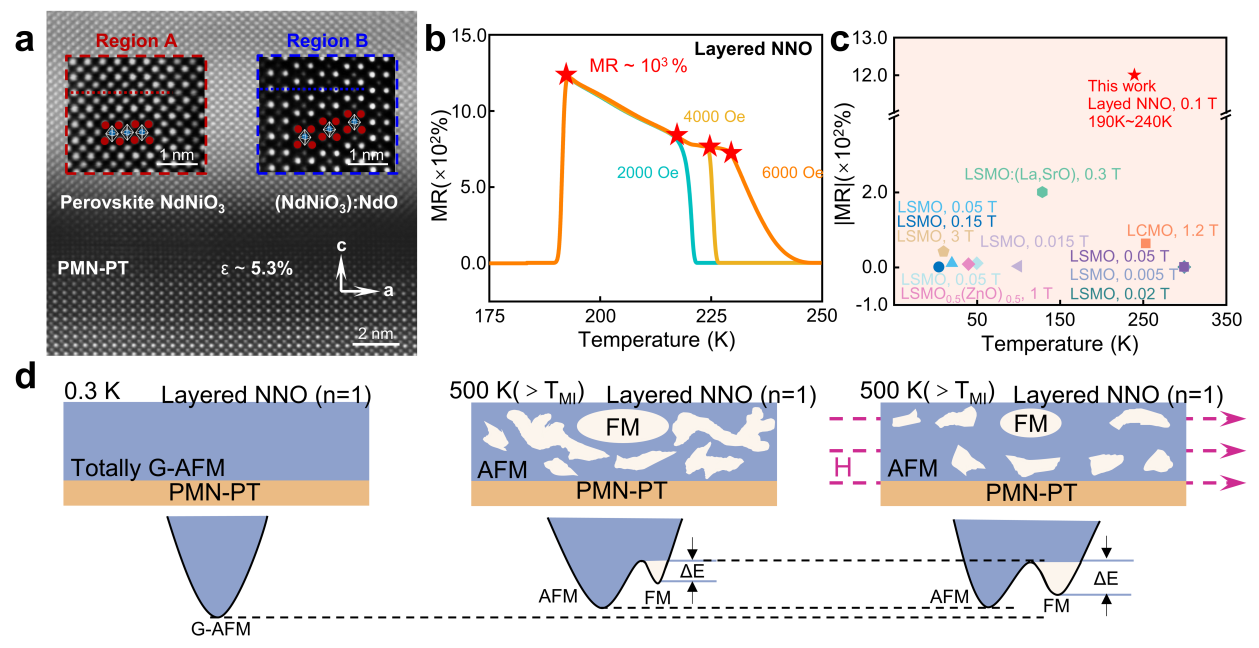

图(a)展示了(NdNiO3)n:NdO薄膜的高分辨率横截面STEM-HAADF图像，清晰显示了(NdNiO):NdO结构。(b)为层状(NdNiO):NdO薄膜在冷却过程中的磁阻-温度曲线。(c)对比了本研究与以往低场磁阻研究结果。(d)则以示意图形式阐述了层状(NdNiO3)n:NdO (n = 1)磁畴的传输机制，分别展示了不同温度和磁场下AFM和FM相的分布及能量图，揭示了高温下隧道势垒和磁波动增强的现象。
通过能带结构和态密度计算以及PTMC模拟，研究团队证实了随着温度降低，层状(NdNiO3)n:NdO (n = 1)的磁结构由FM-AFM复合结构转变为纯AFM结构。图d直观地展现了磁畴、温度和磁场之间的相互作用。
可图大模型
可图大模型（Kolors）是快手大模型团队自研打造的文生图AI大模型
32 查看详情
该研究阐明了(NdNiO3)n:NdO薄膜中FM(金属)和AFM(绝缘体)磁态的共存与竞争机制，为室温低场磁阻器件的开发提供了重要指导。研究成果已发表在国际著名期刊《先进材料》(Advanced Materials)上。西安交通大学电子科学与工程学院赵亚楠副教授、博士生姚宇飞和材料学院李平副教授为共同第一作者；刘明教授、赵亚楠教授和郭志新教授为共同通讯作者。该研究得到国家重点研发计划、国家自然科学基金等项目的资助。
☞☞☞AI 智能聊天, 问答助手, AI 智能搜索, 免费无限量使用 DeepSeek R1 模型☜☜☜
以上就是西安交大刘明教授团队在强关联镍酸盐薄膜体系中观测到超大低场磁阻效应的详细内容，更多请关注创想鸟其它相关文章！
版权声明：本文内容由互联网用户自发贡献，该文观点仅代表作者本人。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。
如发现本站有涉嫌抄袭侵权/违法违规的内容， 请发送邮件至 chuangxiangniao@163.com 举报，一经查实，本站将立刻删除。
发布者：程序猿，转转请注明出处：https://www.chuangxiangniao.com/p/361408.html
微信扫一扫
支付宝扫一扫
