GPIO基本概念
GPIO，即通用输入输出引脚，是由软件控制的接口。每个GPIO引脚可以配置为输入或输出，用于读取外部设备状态（如按键）或控制外设（如LED、马达等）。
GPIO应用领域
作为嵌入式系统中不可或缺的接口，GPIO在以下领域广泛应用：
● 智能家居：用于控制和监测家电、灯光、窗帘、传感器等，通过GPIO引脚读取传感器状态或发送控制信号。
● 工业自动化：GPIO用于连接和控制工业机器、机器人、传感器等，通过简单的开关控制实现自动化流程。
● 物联网（IoT）：GPIO在物联网设备中广泛应用，与传感器、执行器（如继电器）等设备通信，实现数据采集和设备控制。
● 汽车电子：在车载系统中，GPIO用于连接各种车载传感器和执行器，提供控制信号，如车灯、门锁、报警器等的控制。
● 机器人技术：GPIO用于控制机器人中的电机、传感器和其他外部设备，实现精准的硬件控制和反馈处理。
在RK3588处理器上使用GPIO接口
在RK3588平台上，GPIO的使用非常灵活，可以通过内核提供的sysfs接口进行控制，也可以通过debugfs进行调试。下面我们将介绍如何通过这两种方式操作GPIO。
01
01 选择GPIO

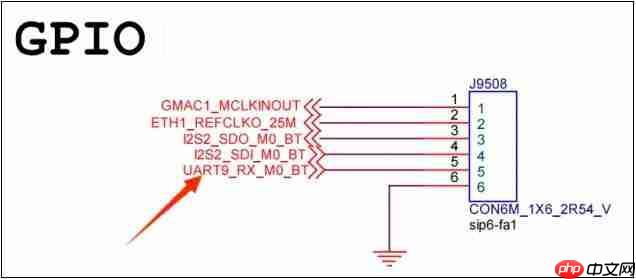

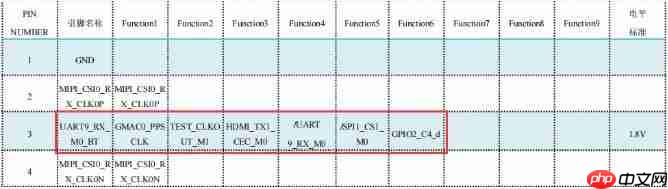

可以看到5号管脚的网络标号为UART9_RX_M0_BT，然后打开pin脚复用手册，根据这个网络标号进行搜索，查找到的复用内容如下所示：
可以看到GPIO引脚编号为GPIO2_C4，我们将LED的正极连接到这个GPIO，负极连接到GND。
02
02 通过sysfs接口控制GPIO
GPIO软件编程方式多样，可以编写驱动程序调用GPIO函数操作GPIO，也可以通过操作寄存器的方式操作GPIO，还可以通过sysfs方式实现对GPIO的控制。
sysfs接口是Linux内核提供的一种标准方式，允许用户在用户空间操作GPIO。通过简单的命令行操作，就可以控制GPIO引脚，点亮或熄灭LED。这里我们使用较为简单的用户空间控制GPIO的方法，通过配置GPIO为输出模式，向其写入高电平（1）或低电平（0）来控制LED的开关。
▸计算引脚号
引脚编号=控制寄存器的寄存器基数+控制引脚寄存器位数。
GPIO2_PC4 pin脚计算方法：
bank = 2; //GPIO2_C4=> 2, bank ∈ [0,4]group = 2; //GPIO2_C4 => 2, group ∈ {(A=0), (B=1), (C=2), (D=3)}X = 4; //GPIO2_C4=>4, X ∈ [0,7]number = group 8 + X = 2 8 + 4 =20;pin = bank32 + number= 2 32 + 20 = 84;
码上飞
码上飞（CodeFlying） 是一款AI自动化开发平台，通过自然语言描述即可自动生成完整应用程序。
138 查看详情
▸ 导出GPIO引脚
echo 84 > /sys/class/gpio/export
▸ 配置GPIO为输出模式
接下来，设置该GPIO引脚为输出模式：
echo “out” > /sys/class/gpio/gpio84/direction
▸ 控制LED开关
通过向GPIO的value文件写入1或0来控制LED的状态：
打开LED：
echo 1 > /sys/class/gpio/gpio84/value
关闭LED：
echo 0 > /sys/class/gpio/gpio84/value
▸ 释放GPIO引脚
使用完毕后，可以将GPIO从用户空间移除：
echo 84 > /sys/class/gpio/unexport
03
03 GPIO调试
在更高级的调试场景中，debugfs文件系统提供了对GPIO引脚状态和复用情况的深入查看和调试能力。可以通过以下步骤获取GPIO的详细信息：
▸ 查看GPIO的输入/输出模式、上拉/下拉设置等电气属性
cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinconf-pins | grep 84
▸ 查看每个引脚的功能模式、引脚复用选择以及其他相关的配置信息
cat /sys/kernel/debug/pinctrl/pinctrl-rockchip-pinctrl/pinmux-pins | grep 84
通过这个文件，你可以确认每个引脚的当前复用配置，例如某个引脚可能被复用为UART、SPI等设备的控制引脚。如果想要重新配置为GPIO引脚，可以通过设备树进行调整。
