总有童鞋问，这个流程图图怎么绘制的，这个UML类图用什么工具做的等等，今天给大家推荐一款idea插件PlantUml，来帮助大家快速快速完成绘制。
PlantUml是什么
PlantUml是一个支持快速绘制的开源项目。其定义了一套完整的语言用于实现UML关系图的描述，并基于强大的Graphviz图形渲染库进行UML图的生成。绘制的UML图还可以导出为图片,以及通用的矢量SVG格式文件。
PlantUML的优点完全文本方式编辑，无需控件拖拽，自动调节图元距离，简单美观与开发平台完全无关，不受平台限制，只要有PlantUML jar包就能生成UML图支持多种文本编辑器、ide的集成，例如idea、eclipse、notepad++等
作为一个Java coder，通常使用idea作为首选开发工具，我们以idea中的使用为主作介绍
idea安装 PlantUML插件
File -> Settings -> Plugins 搜索 PlantUML ，找到 PlantUML integration 并安装
电脑安装graphviz
下载地址
配置环境变量

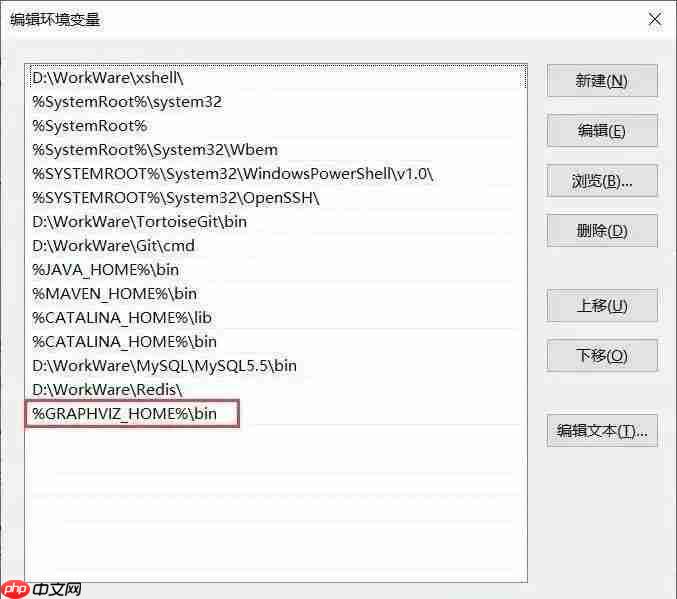

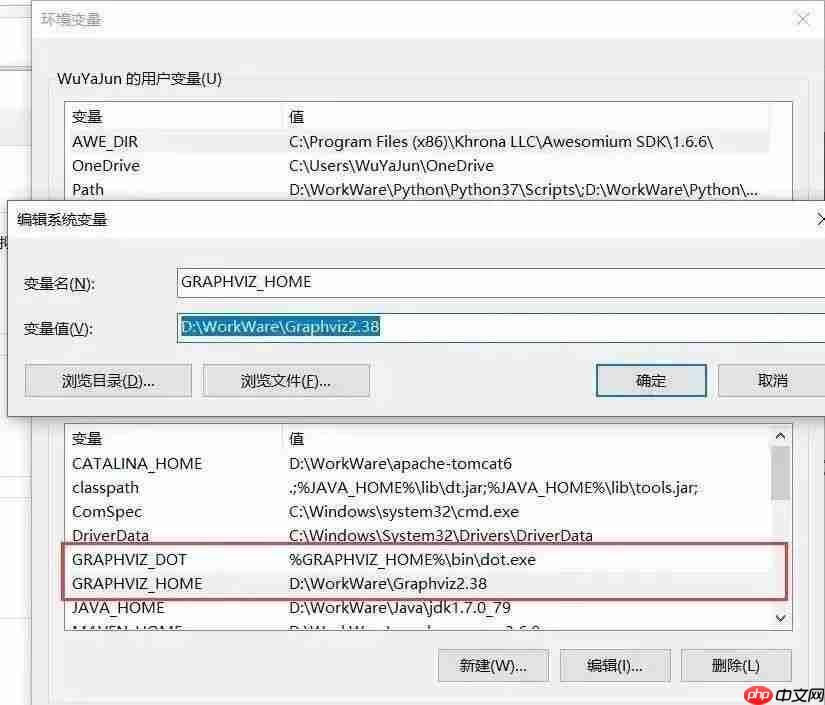

首先添加一个变量名GRAPHVIZ_HOME, 变量值为安装路径 D:WorkWareGraphviz2.38 在Path目录下添加 %GRAPHVIZ_HOME%bin, 多个配置之间要用 “;” 隔开 配置GRAPHVIZ_DOT, 变量值为 %GRAPHVIZ_HOME%bindot.exe

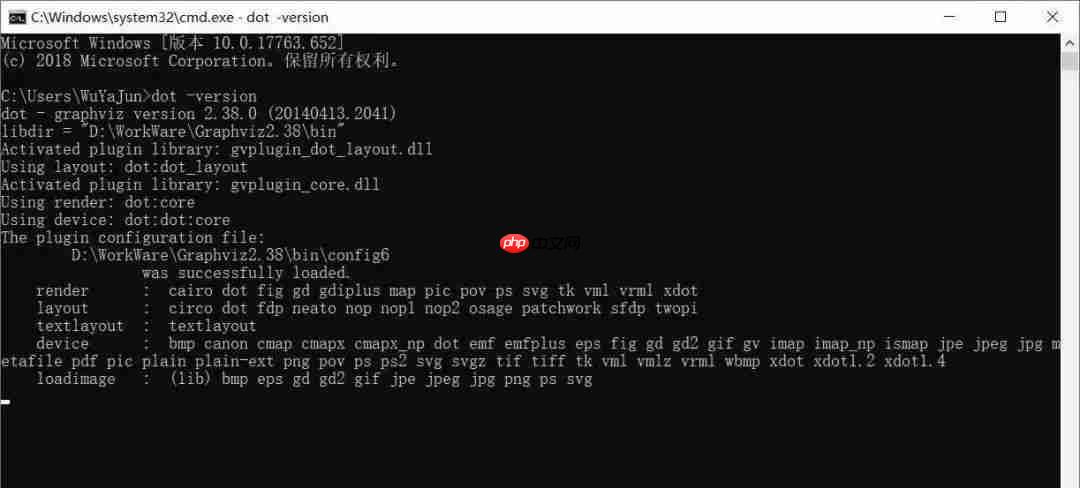

打开windows命令行, 使用dot -version出现以下页面就代表配置正常
idea 配置graphviz

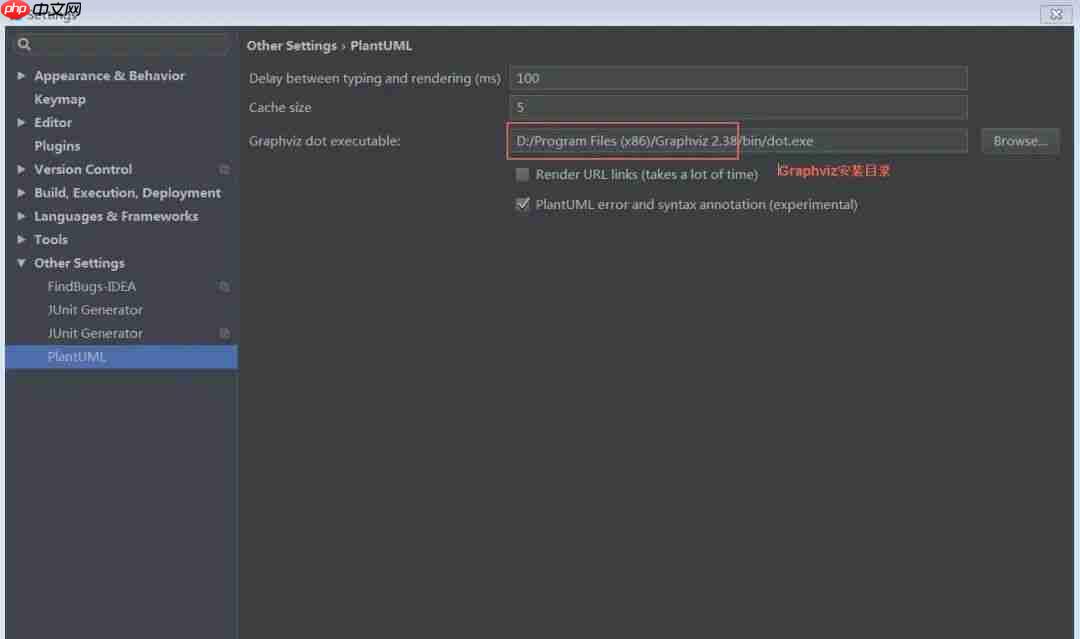

File -> Settings -> Other Settings -> PlantUML
使用plantUML画流程图

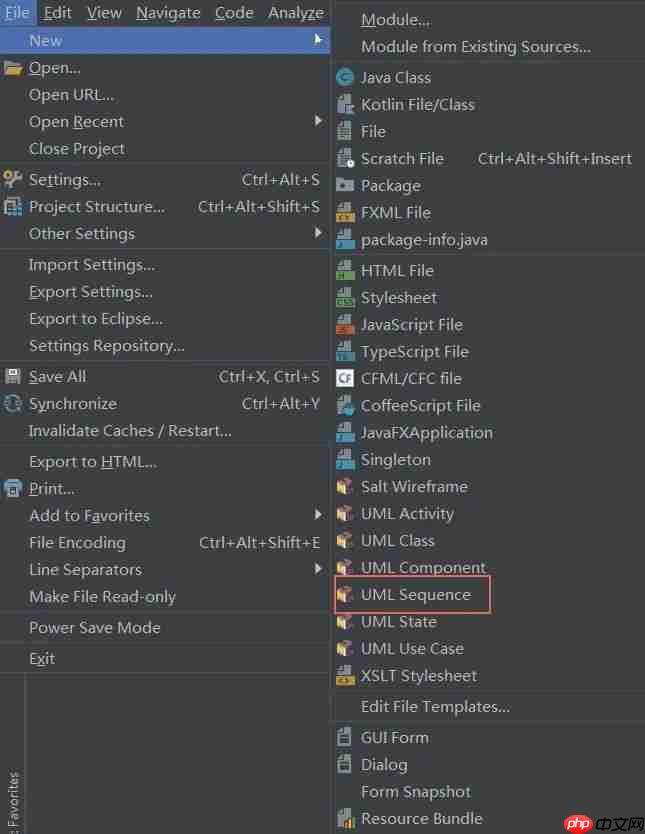

新建uml 文件
输入测试文字
代码语言：javascript代码运行次数：0运行复制

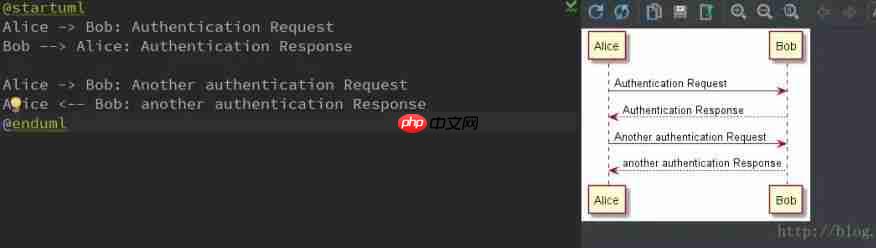

@startuml Alice -> Bob: Authentication Request Bob --> Alice: Authentication Response Alice -> Bob: Another authentication Request Alice <-- Bob: another authentication Response @enduml 右边会实时现实流程图

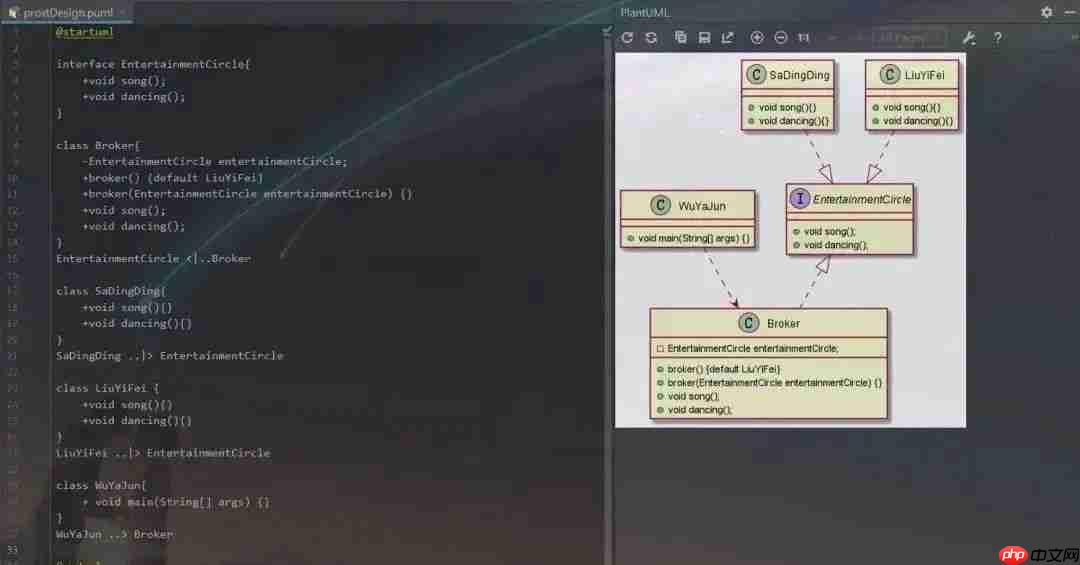

也可以根据所写的类，创建一个UML类图。也可以参考我们前天推荐的方式：IDEA中一个被低估的功能，一键把项目代码绘制成UML类图
其他

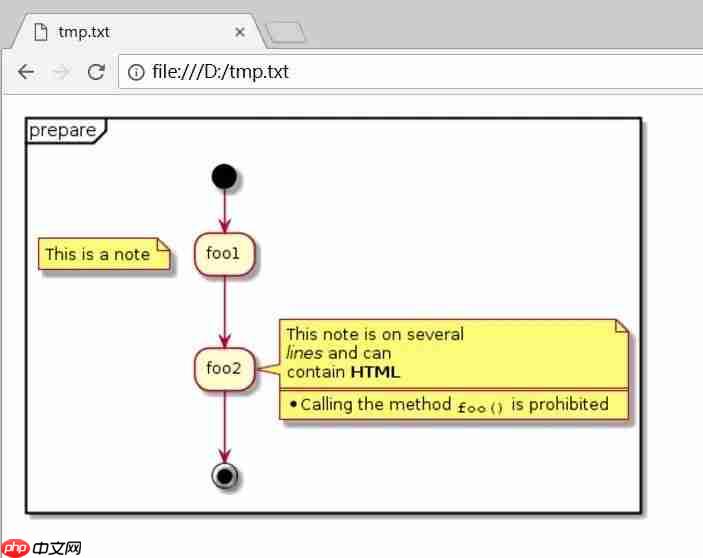

如果不想装graphviz，想直接用，可以下载chrome插件PlantUML Viewer，安装之后直接编辑文本，可以在浏览器直接显示。
代码语言：javascript代码运行次数：0运行复制
PS：如果觉得我的分享不错，欢迎大家随手点赞、在看。以上就是还发愁画流程图？IDEA这款神仙插件全部帮你搞定！的详细内容，更多请关注创想鸟其它相关文章！
