许多同学常常询问如何绘制流程图或uml类图，今天我向大家推荐一款idea插件——plantuml，它能帮助大家快速完成图形绘制。
PlantUml是什么？PlantUml是一个支持快速绘制的开源项目。它定义了一套完整的语言，用于描述UML关系图，并基于强大的Graphviz图形渲染库生成UML图。绘制的UML图可以导出为图片或通用的矢量SVG格式文件。
PlantUML的优点包括：完全通过文本方式编辑，无需拖拽控件，自动调节图元距离，简单美观；与开发平台无关，不受平台限制，只要有PlantUML jar包就能生成UML图；支持多种文本编辑器和IDE的集成，如Idea、Eclipse、Notepad++等。作为Java开发者，通常使用Idea作为首选开发工具，我们将主要介绍在Idea中的使用方法。
在Idea中安装PlantUML插件：File -> Settings -> Plugins，搜索PlantUML，找到PlantUML integration并安装。
电脑安装Graphviz，下载地址如下：
配置环境变量：

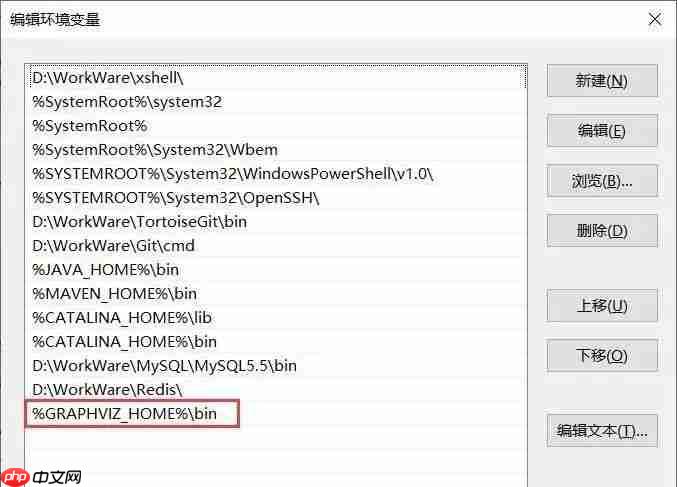

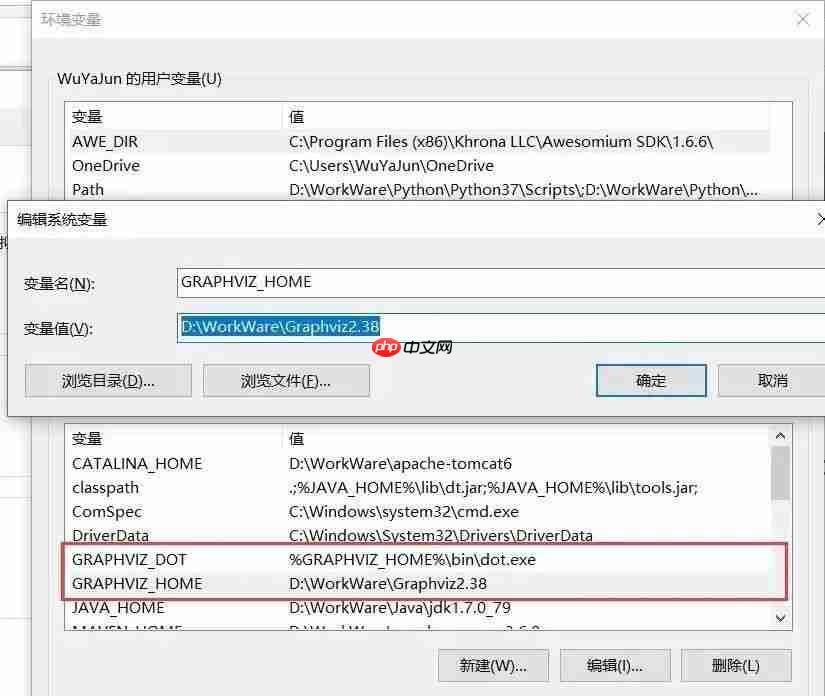

首先添加一个变量名GRAPHVIZ_HOME，变量值为安装路径D:WorkWareGraphviz2.38。在Path目录下添加%GRAPHVIZ_HOME%bin，多个配置之间用“;”隔开。配置GRAPHVIZ_DOT，变量值为%GRAPHVIZ_HOME%bindot.exe。
检测环境变量：

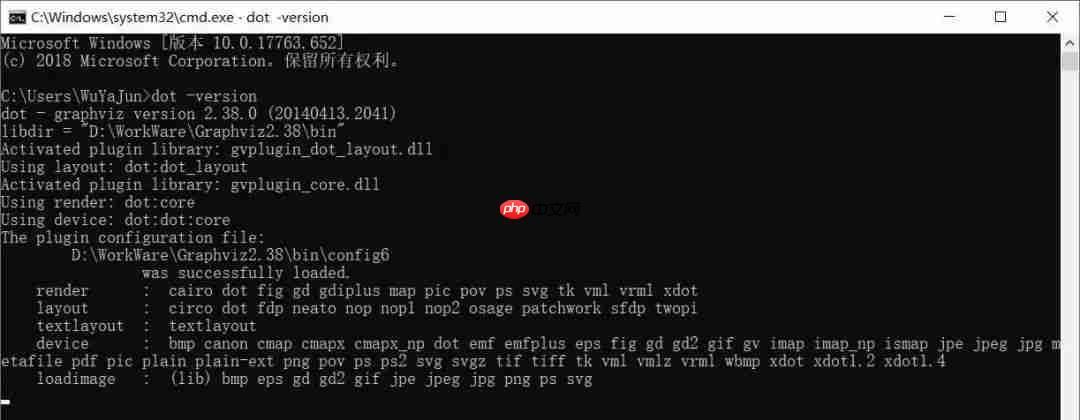

打开Windows命令行，使用dot -version，出现以下页面就代表配置正常。

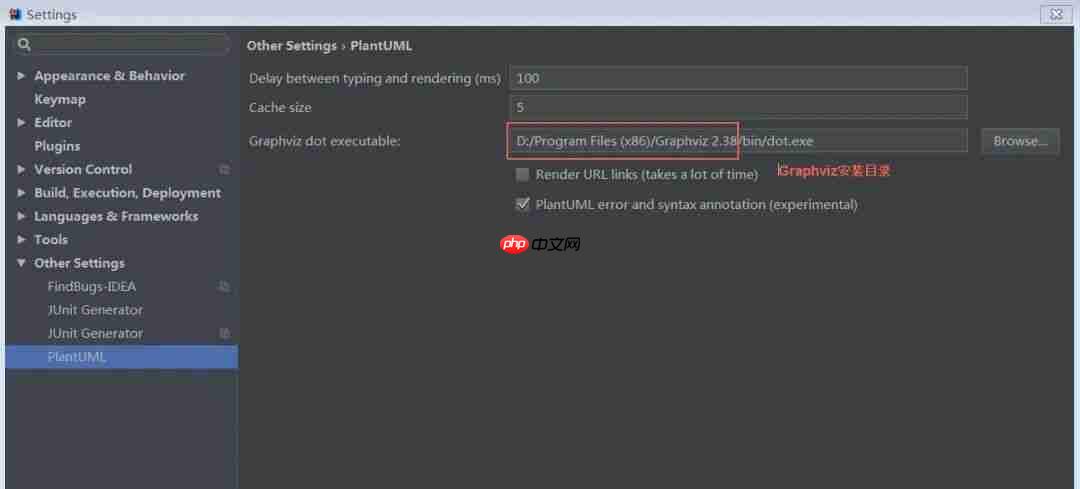

在Idea中配置Graphviz：File -> Settings -> Other Settings -> PlantUML。
标书对比王
标书对比王是一款标书查重工具，支持多份投标文件两两相互比对，重复内容高亮标记，可快速定位重复内容原文所在位置，并可导出比对报告。
58 查看详情

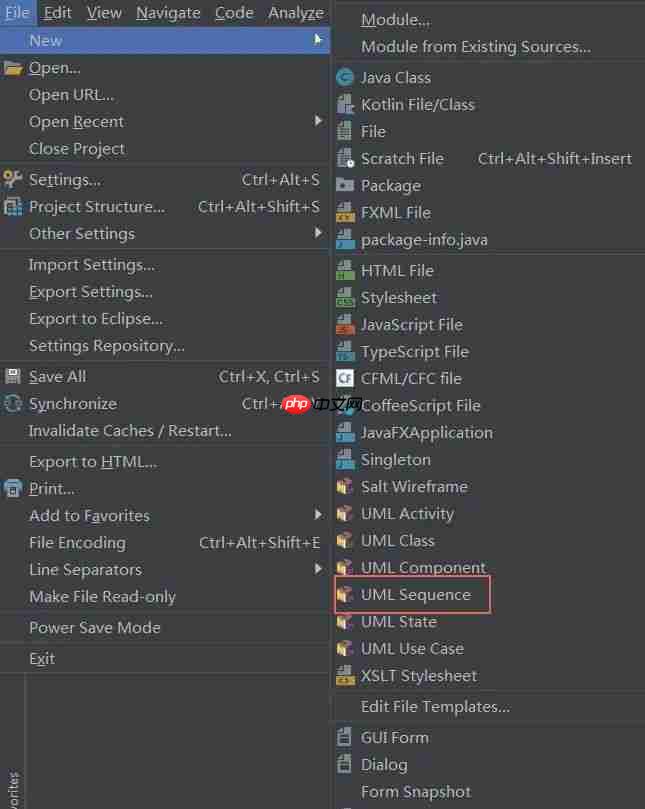

使用PlantUML绘制流程图：新建UML文件。

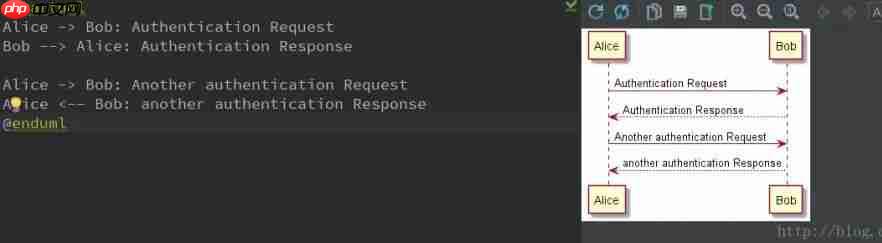

输入测试文字：
@startumlAlice -> Bob: Authentication RequestBob --> Alice: Authentication ResponseAlice -> Bob: Another authentication RequestAlice @enduml
右边会实时显示流程图。

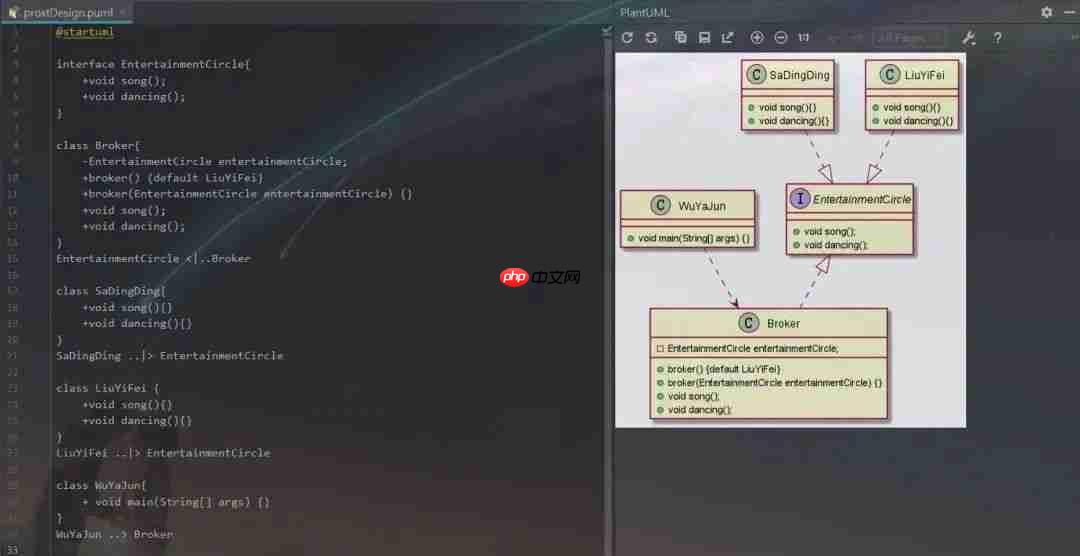

也可以根据所写的类，创建一个UML类图。

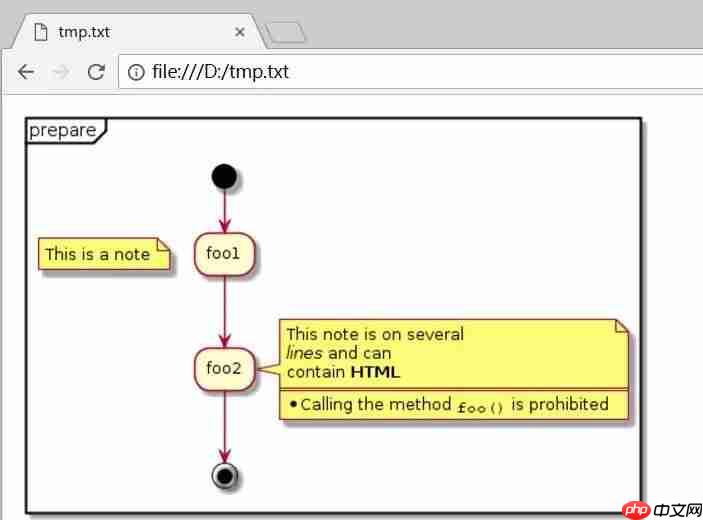

如果不想安装Graphviz，可以直接使用Chrome插件PlantUML Viewer，安装后直接编辑文本，即可在浏览器中显示。
