本节内容将详细介绍使用hal库在cubemx中配置硬件spi的步骤和注意事项，深入解析hal库的spi功能以及如何通过硬件spi驱动板载的st7789显示屏，屏幕分辨率为240×240像素。
源码可在以下地址获取：https://www.php.cn/link/d466c07ceb8f2e0704c4da35f9bd11c9
HAL库SPI在CUBEMX中的配置

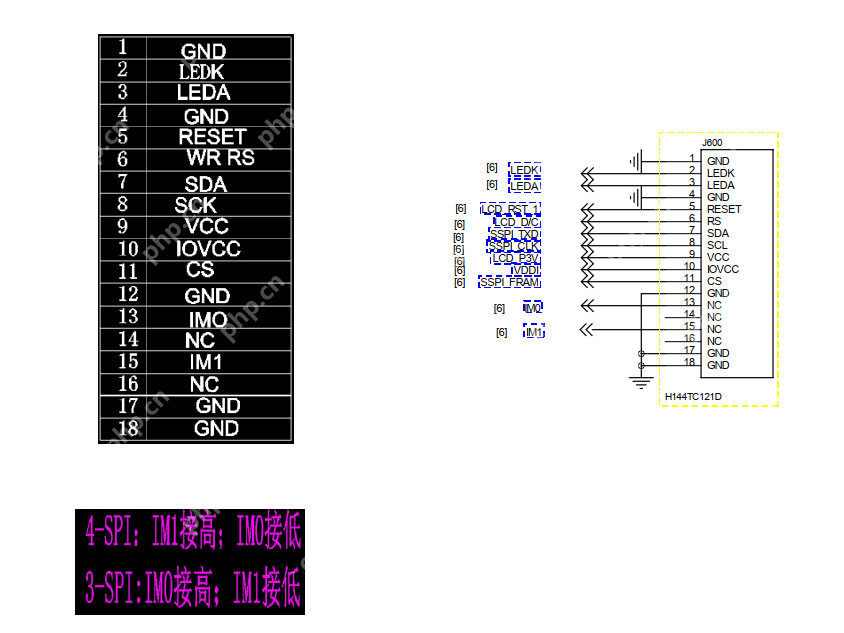

1.1 硬件原理图
首先，我们需要了解LCD的硬件连接方式：
STM32与LCD的引脚对应关系如下：
造点AI
夸克 · 造点AI
325 查看详情
PA5SPI-CLKPA4SPI_CSPA7SPI_MOSIPA6SPI_CSPB2SPI_RSTPE7LEDK

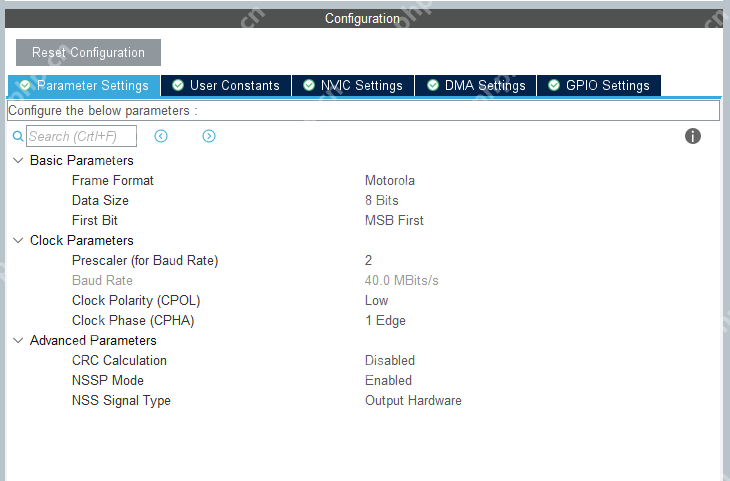

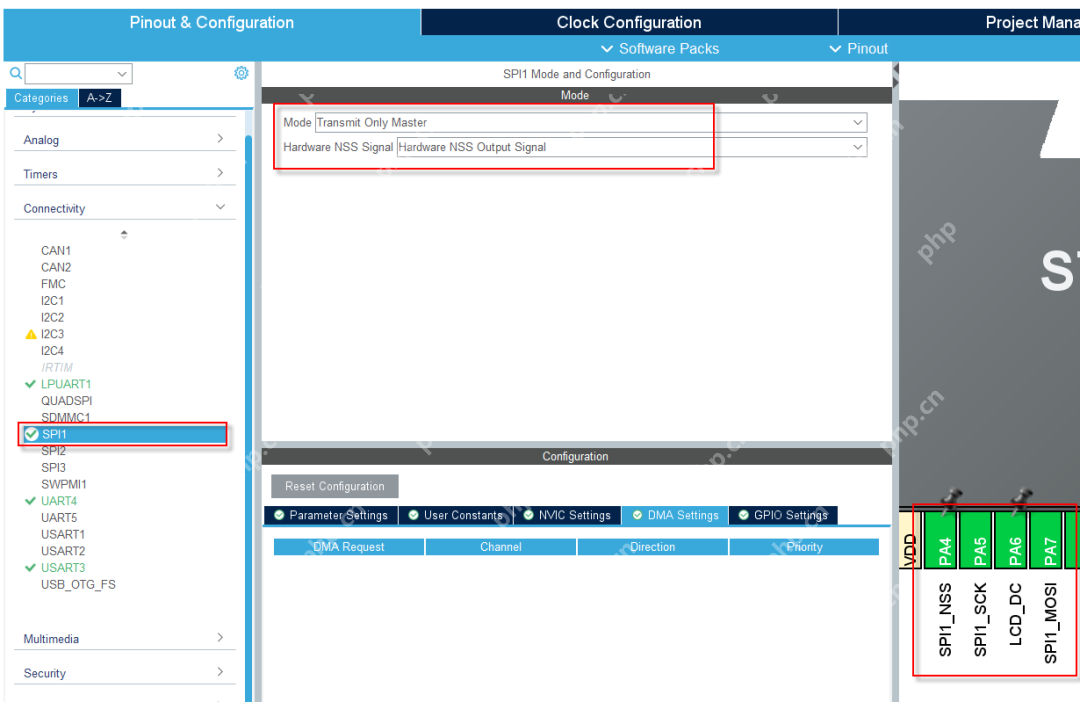

1.2 cubemx中配置
在cubemx中，LCD连接到硬件SPI的SPI1上，CS引脚也连接到硬件SPI上，因此可以直接进行配置，无需担心CS引脚的电平转换，因为库函数内部会自动处理。
配置硬件SPI1时，LCD驱动仅需使用MOSI引脚，因为只需发送数据，不需要接收数据。
配置过程非常简单直观。
以上就是05-HAL库硬件SPI点亮板载LCD屏幕的详细内容，更多请关注创想鸟其它相关文章！
