实验设备：e5cc-rx2asm-002、s8jc-z10024c、485转232的usb接线。
二、实验目的
利用串口调试工具COMMIX，读取温控器当前温度值并设置温控器的目标温度值，同时将温控器切换至初始设定菜单。
三、硬件接线
温控器的13(+)和14(-)485端子连接至485-232转换器，并最终接入电脑。
四、实验步骤
温控器侧设置：
短按空白键不足1秒进入调整菜单，按循环键找到CMWT，并将CMWT设置为ON。长按空白键超过3秒进入初始设定菜单，再短按一下空白键，进入通讯设定菜单。通讯菜单设置如下：
PSEL协议选择：ModU-No
通讯单元编号：1
BPS通讯波特率：9.6
LEN通讯数据位：8（默认为8，温控器上不显示）
SBIT通讯终值位：1（默认为1，温控器上不显示）
PRTY通讯奇偶校验：EVEN
SDWT发送数据等待时间：20
上位机侧设置：
火龙果写作
用火龙果，轻松写作，通过校对、改写、扩展等功能实现高质量内容生产。
106 查看详情

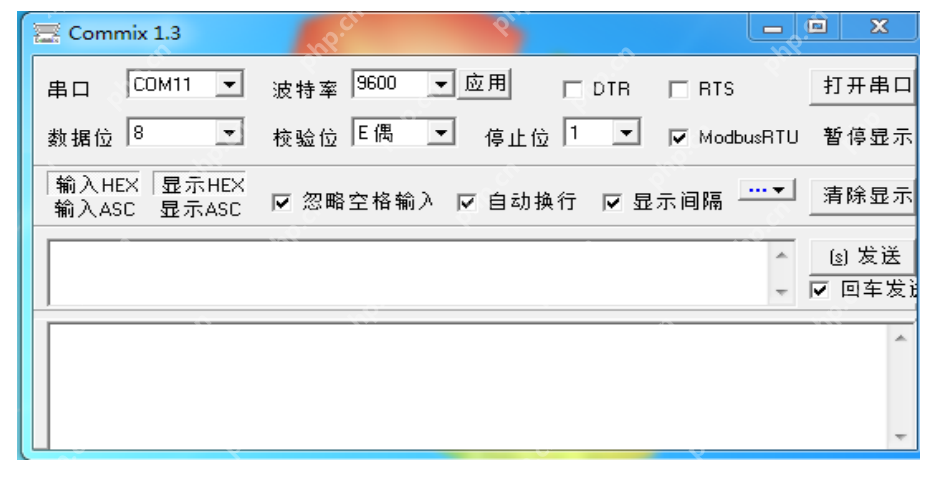

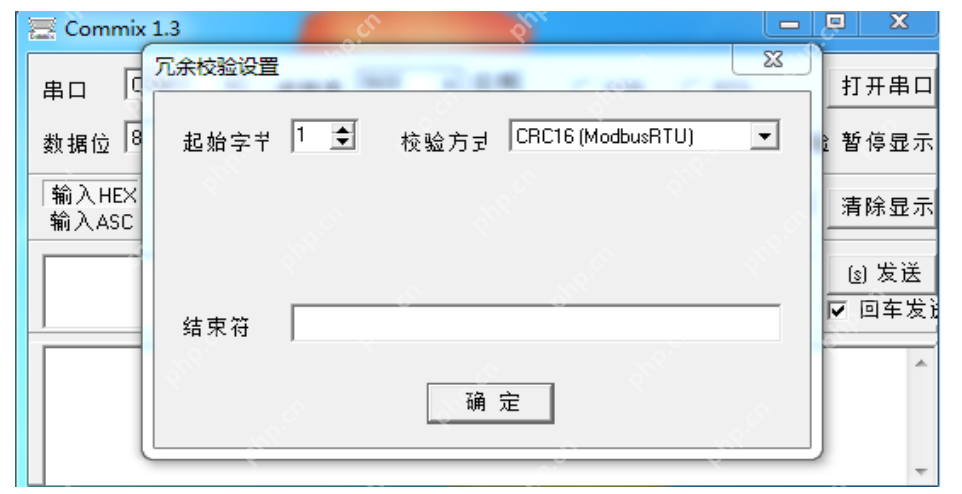

串口软件设置：
波特率、数据位、校验位、停止位需与温控器通讯菜单设置保持一致，校验方式设置为CRC16（ModbusRTU），起始字节为1字节，输入和显示均采用HEX显示方式。

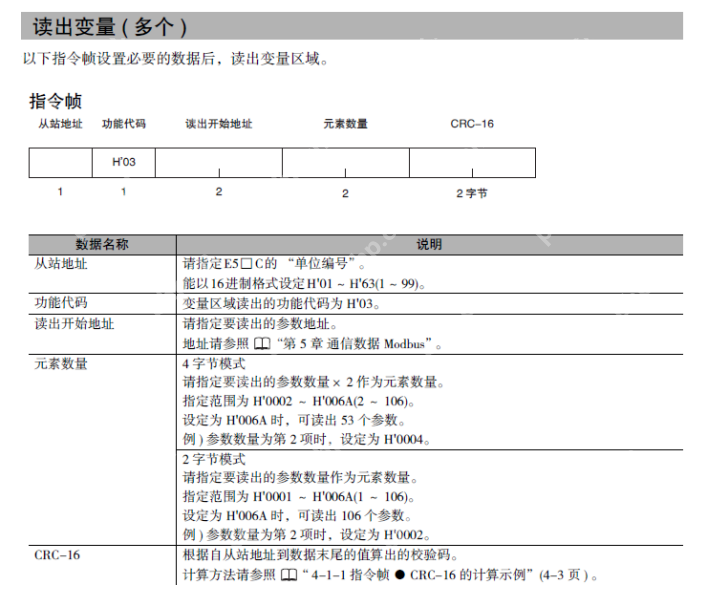

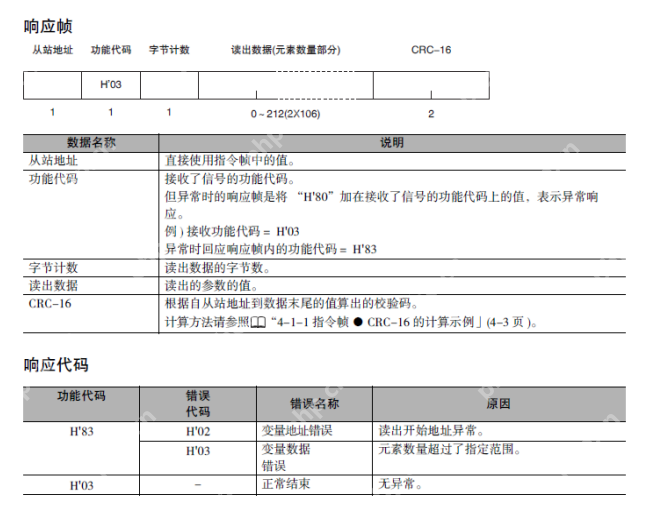

温控器MODBUS指令帧：

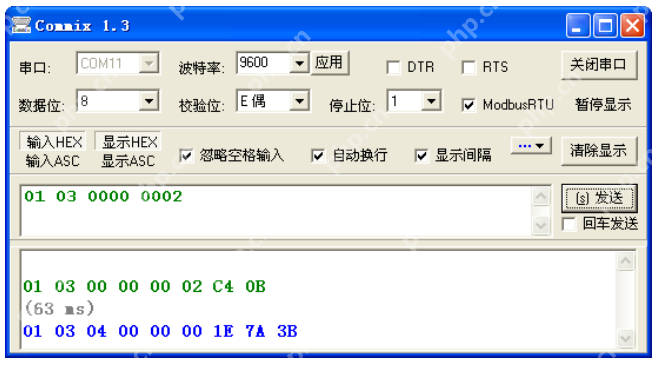

读取当前温度实例：
读取到的当前温度为1E，转换为十进制为30°C。

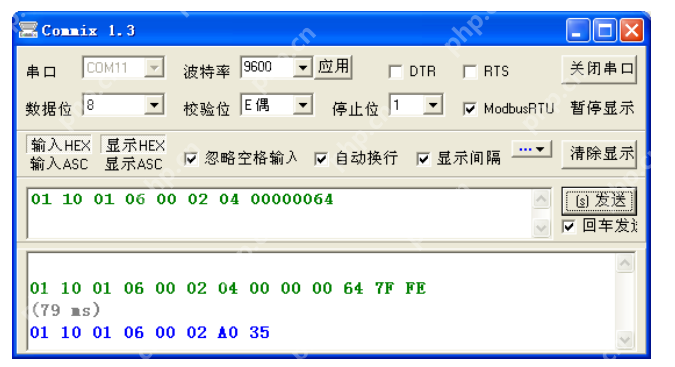

设定温控器温度100℃实例：

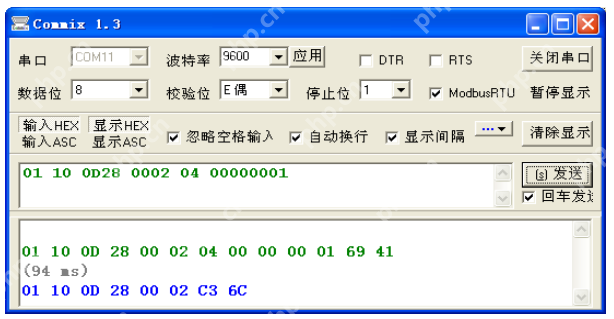

温控器切换到初始设定菜单实例：

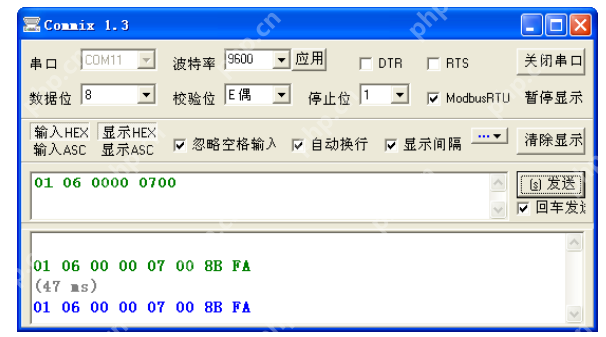

更改控制模式为PID控制实例：
五、实验小结

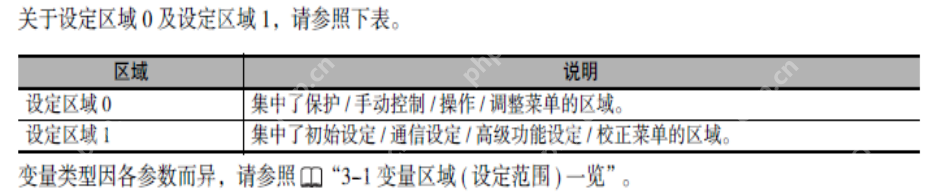

在写入参数时，必须将CMWT设置为ON。读取或写入初始设定菜单的参数前，需先进入该菜单。进入方式有两种：手动按键进入或通过动作指令切换至设定区域。温控器分为两个区域，区域定义如下：
以上就是官方案例！欧姆龙温控器modbus通讯实操的详细内容，更多请关注创想鸟其它相关文章！
