wujian100_open项目目录结构说明:
|--Project //开源项目工作目录 |--riscv_toolchain //工具链安装目录，用户应将工具链安装在此目录。工具链可从下载页面获取 |--wujian100_open //wujian100_open平台项目工程目录。可通过github下载wujian100_open平台代码 |--case //用于仿真的测试case目录 |--doc //wujian100_open平台的用户手册目录 |--fpga //FPGA制作相关脚本目录 |--lib //仿真编译使用的脚本及库文件目录 |--regress //回归测试结果目录 |--sdk //软件开发套件目录 |--soc //SoC RTL源码目录 |--tb //test bench和monitor文件目录 |--tools //仿真脚本和环境变量设置文件目录 |--workdir //执行仿真的工作目录 |--LICENSE |--README.md
项目准备步骤包括创建项目文件夹并进入该文件夹:
mkdir wujian100_opencd wujian100_open
接下来从github获取源码:
git clone git@github.com:T-head-Semi/wujian100_open.git

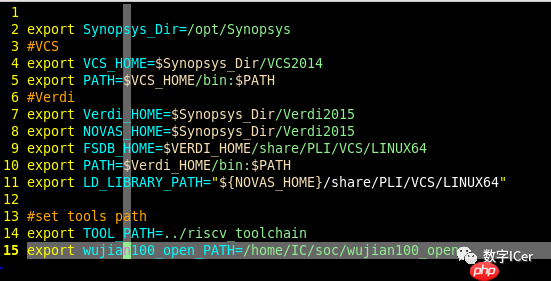

进入wujian100_open/tools/目录，修改setup.csh。由于使用的是bash环境，因此创建了一个bash_setup.sh文件来替代setup.csh:
设置vcs、verdi相关路径和license后，执行source bash_setup.sh
下载C/C++编译器:
https://occ.t-head.cn/development/series/download?spm=a2cl5.14294226.0.0.6700180f82Svzu&id=644537889236975616&type=mcu#sticky
mkdir riscv_toolchain

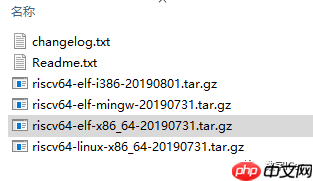

从下载页面获取工具链RISC-V+Toolchain-V1.2.2:
其中：
64位linux平台linux应用程序编译连接工具套件安装文件：riscv64-linux-x86_64-*.tar.gz
64位linux平台BareMetal应用程序编译连接工具套件安装文件：riscv64-elf-x86_64-*.tar.gz
医真AI+开放平台
医真AI+ 医学AI开放平台
52 查看详情
Windows Mingw平台BareMetal应用程序编译连接工具套件安装文件：riscv64-elf-mingw-*.tar.gz

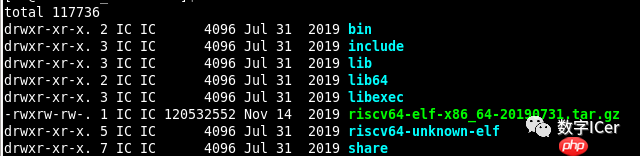

将riscv64-elf-x86_64-20190731.tar.gz解压到riscv_toolchain目录下:
tar -zxf riscv64-elf-x86_64-20190731.tar.gz
进行仿真，进入wujian100_open/workdir目录开始仿真；目前环境支持iverilog和vcs两种工具进行仿真。以DMA测试case为例：

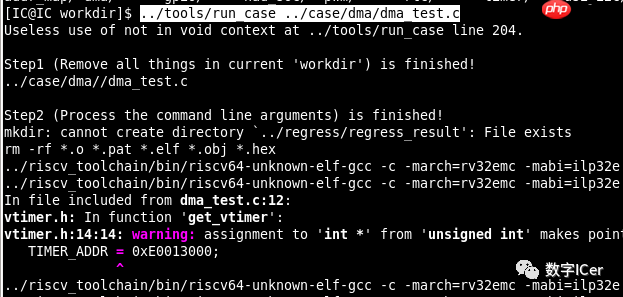

在workdir目录下执行命令:
../tools/run_case ../case/dma/dma_test.c

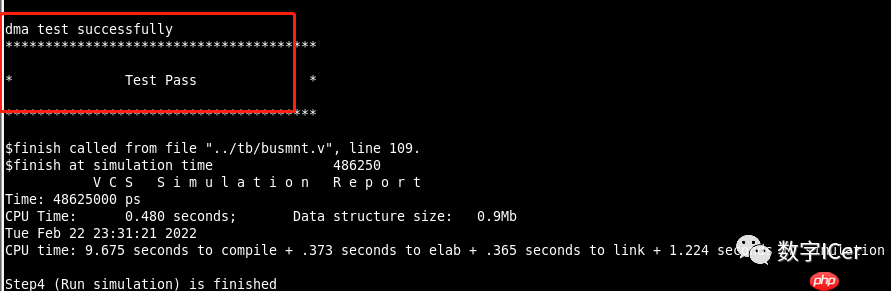

等待仿真结束，仿真结束后会打印“Test Pass”表明本次仿真测试通过；
如果安装了iverilog，可以在workdir目录下执行命令：
../tools/run_case -sim_tool iverilog ../case/dma/dma_test.c

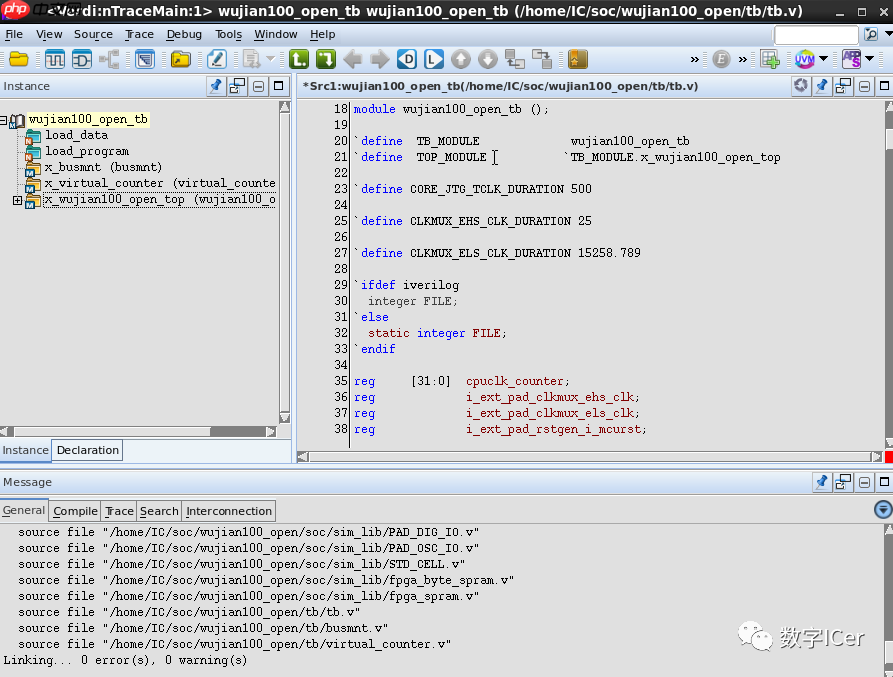

打开verdi:

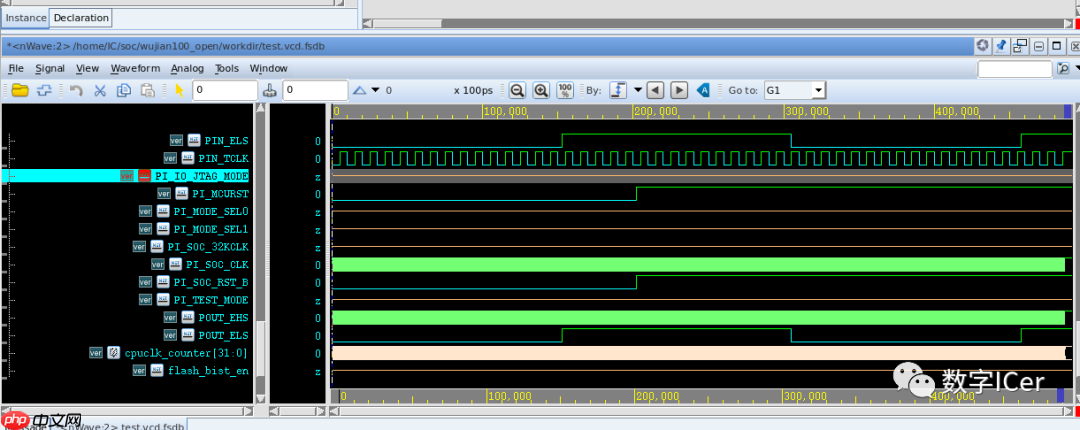

加载波形:

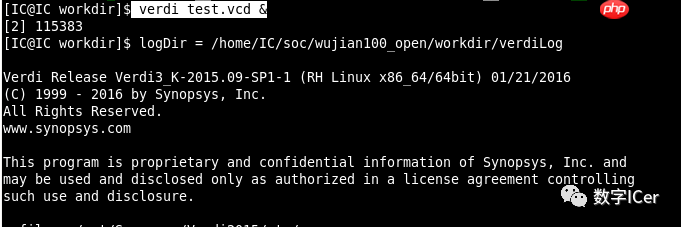

verdi test.vcd &
