cynthion 是一款多功能的开源硬件工具，专为构建、测试、监控和实验 usb 设备而设计。cynthion 的数字硬件基于独特的 fpga 架构，允许完全定制以适应不同的应用需求。它可以作为高速 usb 协议分析仪、usb 黑客多功能工具或 usb 开发平台。
核心特点
Cynthion 是一款完全可重新配置的测试设备，提供了掌握 USB 所需的所有硬件、网关软件、固件和软件。以下是 Cynthion 的一些应用场景：
低速、全速和高速 USB 的协议分析。Cynthion 提供被动 USB 监控所需的所有功能。通过添加分析软件，您可以获得一个功能齐全的 USB 分析仪，能够被动捕获 USB 流量和最多 16 个相关数字信号。创建自己的低速、全速或高速 USB 设备。LUNA 提供 Amaranth 网关软件，允许在网关软件、固件或两者的组合中创建 USB 设备。使用 Facedancer 库，您可以在高级 Python 中创建或模拟真实的 USB 设备。针对 USB 通信的中间人 (MitM) 攻击。Cynthion 硬件可以充当“USB 代理”，能够透明地修改 USB 数据在主机和设备之间流动时的状态。每块板上的三个 USB Type-C 连接器允许同时进行高速代理，同时保持与主机的高速连接。因此，无论有或没有主机 PC 的帮助，都可以进行代理连接。USB 逆向工程和安全研究。Cynthion 硬件和 LUNA 网关软件代表了 Facedancer 和 USB 模糊库等研究工具的专用后端，从而简化了兼容和不兼容 USB 设备的仿真和快速原型设计。与其他 USB 仿真解决方案不同，基于 Cynthion 的硬件可动态重新配置，因此您可以灵活地创建任何端点配置并参与几乎任何 USB（错误）行为。

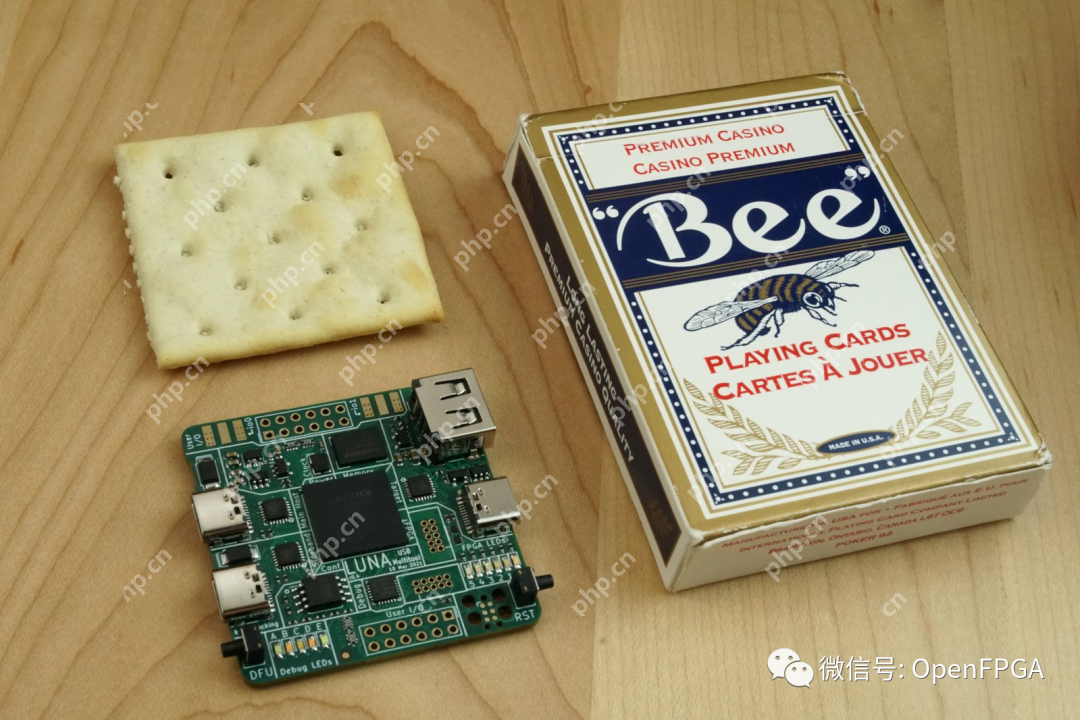

功能齐全的开源 USB 协议分析仪
![[开源硬件]用于构建、分析 USB 设备的多功能协议分析仪-Cynthion](https://cdn.chuangxiangniao.com/www/2025/11/174549182669492.jpg)
![[开源硬件]用于构建、分析 USB 设备的多功能协议分析仪-Cynthion](https://www.chuangxiangniao.com/wp-content/themes/justnews/themer/assets/images/lazy.png)
妙构
AI分析视频内容，专业揭秘爆款视频
111 查看详情
技术规格

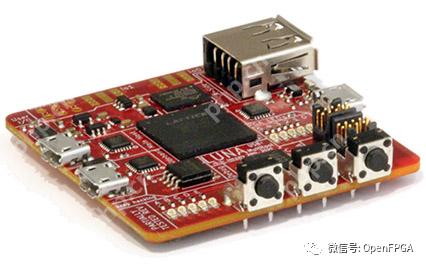

开源工具开发：使用 yosys+nextpnr三个高速 USB 接口，每个接口都连接到能够以高达 480 Mbps 的速度运行的 USB3343 PHY。两个用于设备模式通信的 USB Type-C 连接器（左侧）一个 USB Type-C 连接器，用于主机模式通信、设备模式通信或 USB 分析（右侧）一个 USB Type-A 连接器，用于主机模式通信或 USB 分析（右侧，与 Type-C 连接器共享）
![[开源硬件]用于构建、分析 USB 设备的多功能协议分析仪-Cynthion](https://cdn.chuangxiangniao.com/www/2025/11/174549182781506.jpg)
文档链接
电路板原理图：https://www.php.cn/link/a1f46c591a7f820502944b52ab87e7ee设计文件（包括 PCB）：https://www.php.cn/link/ad30909a800fd5c58d0339942b658a71LUNA 网关：https://www.php.cn/link/7396330c6ba8953e267957e1b1fdc7fe调试器固件：https://www.php.cn/link/700a143a1799e92c5aca1d4bf9de0b2a软件luna：https://www.php.cn/link/7396330c6ba8953e267957e1b1fdc7feFacedancer：https://www.php.cn/link/5e26868bd52fd169086cc736cbf03946Packetry：https://www.php.cn/link/0366cd91ea30dd83c73415b64afda334
