电容触摸按键？还是称之为卫生纸按键吧！
内容

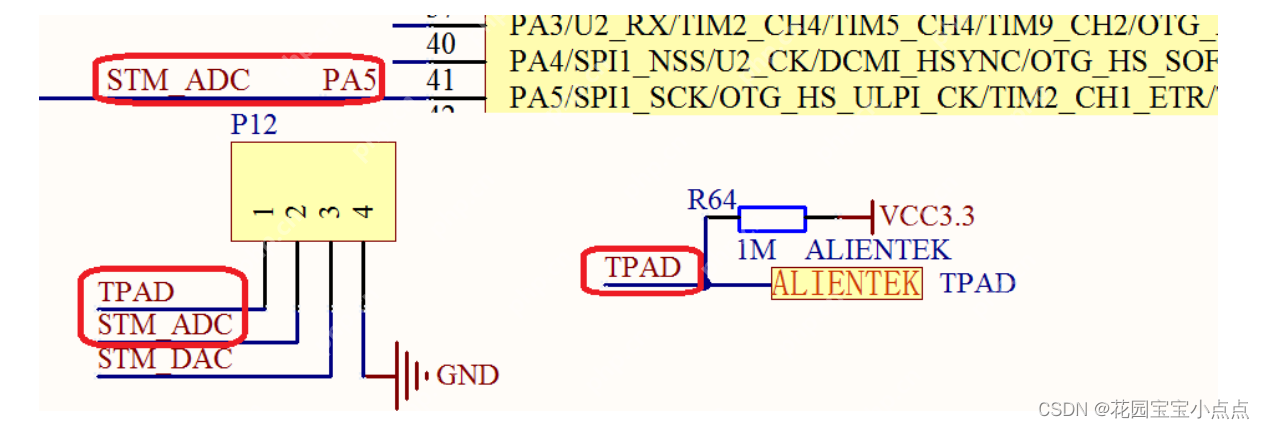

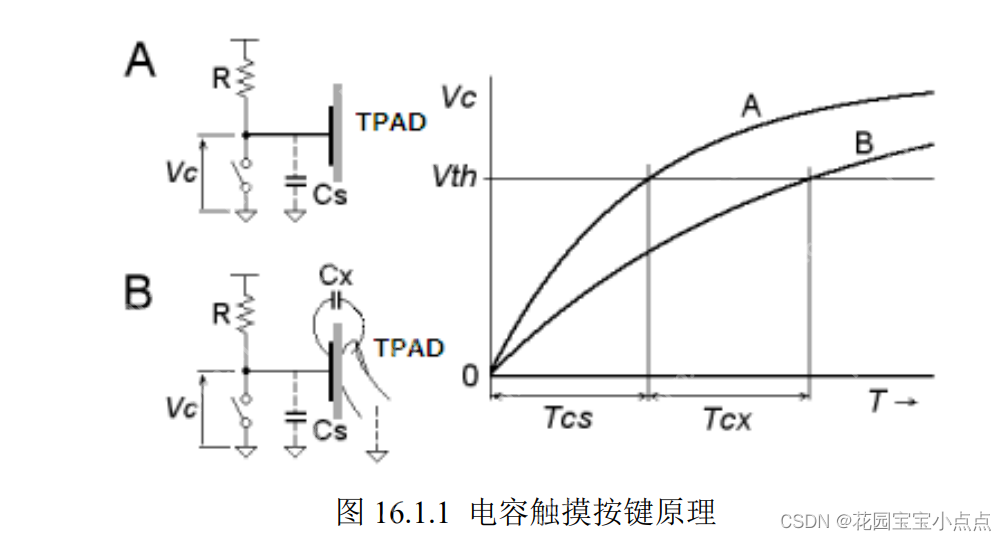

硬件介绍 电容
一键抠图
在线一键抠图换背景
30 查看详情
配置
代码
代码语言：javascript
代码运行次数：0
运行复制
#include "tpad.h"#include "delay.h"#includedefine TPAD_ARR_MAX_VAL 0XFFFFFFFF //最大的ARR值(TIM2是32位定时器)
vu16 tpad_default_val=0; // 空载时触摸按键的默认值
// 升序排序int cmp(const void a, const void b) {return (int )a - (int )b;}
//初始化触摸按键//获得空载的时候触摸按键的取值.u8 TPAD_Init(u8 psc) {u16 buf[10];u16 temp;u8 j,i;
TIM2_CH1_Cap_Init(TPAD_ARR_MAX_VAL,psc-1); //设置分频系数for(i=0;i<10;i++) { buf[i]=TPAD_Get_Val(); delay_ms(10);}qsort(buf,10,2,(void*)cmp);tpad_default_val=buf[5]; //取中间值for(i=0;iTPAD_ARR_MAX_VAL/2) return 1; //初始化遇到超过TPAD_ARR_MAX_VAL/2的数值,不正常!}return 0;}
//复位一次//释放电容电量，并清除定时器的计数值void TPAD_Reset(void) {GPIO_InitTypeDef GPIO_InitStructure;
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //PA5GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT; //普通输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; //速度100MHzGPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_DOWN; //下拉GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA5GPIO_ResetBits(GPIOA,GPIO_Pin_5); //输出0,放电delay_ms(5);TIM_ClearITPendingBit(TIM2, TIM_IT_CC1|TIM_IT_Update); //清除中断标志TIM_SetCounter(TIM2,0); //归0GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //PA5GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用输出GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; //速度100MHzGPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL; //不带上下拉GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA5}
//得到定时器捕获值//如果超时,则直接返回定时器的计数值.//返回值：捕获值/计数值（超时的情况下返回）u16 TPAD_Get_Val(void) {TPAD_Reset();while(TIM_GetFlagStatus(TIM2, TIM_IT_CC1) == RESET) { //等待捕获上升沿if(TIM_GetCounter(TIM2)>TPAD_ARR_MAX_VAL-500) return TIM_GetCounter(TIM2); //超时了,直接返回CNT的值}return TIM_GetCapture1(TIM2);}
//读取n次,取最大值//n：连续获取的次数//返回值：n次读数里面读到的最大读数值u16 TPAD_Get_MaxVal(u8 n) {u16 temp=0;u16 res=0;while(n--) {temp=TPAD_Get_Val(); //得到一次值if(temp>res) res=temp;}return res;}
//扫描触摸按键//mode:0,不支持连续触发(按下一次必须松开才能按下一次);1,支持连续触发(可以一直按下)//返回值:0,没有按下;1,有按下;
define TPAD_GATE_VAL 100 //触摸的门限值,也就是必须大于tpad_default_val+TPAD_GATE_VAL,才认为是有效触摸.
u8 TPAD_Scan(u8 mode) {static u8 keyen=0; //0,可以开始检测;>0,还不能开始检测u8 res=0;u8 sample=3; //默认采样次数为3次u16 rval;
if(mode) { sample=6; //支持连按的时候，设置采样次数为6次 keyen=0; //支持连按}rval=TPAD_Get_MaxVal(sample);if(rval>(tpad_default_val+TPAD_GATE_VAL) && rval<(tpad_default_val+TPAD_GATE_VAL*2)) { if(keyen==0) res=1; //按键按下 keyen=3; //至少要再过3次之后才能按键有效} else if(keyen) { keyen--;}return res;}
//定时器2通道2输入捕获配置//arr：自动重装值//psc：时钟预分频数void TIM2_CH1_Cap_Init(u32 arr,u16 psc) {GPIO_InitTypeDef GPIO_InitStructure;TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_ICInitTypeDef TIM2_ICInitStructure;
RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE); //TIM2时钟使能RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE); //使能PORTA时钟GPIO_PinAFConfig(GPIOA,GPIO_PinSource5,GPIO_AF_TIM2); //GPIOA5复用位定时器2GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5; //GPIOA5GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF; //复用功能GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz; //速度100MHzGPIO_InitStructure.GPIO_OType = GPIO_OType_PP; //推挽复用输出GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL; //不带上下拉GPIO_Init(GPIOA,&GPIO_InitStructure); //初始化PA5//初始化TIM2TIM_TimeBaseStructure.TIM_Period = arr; //设定计数器自动重装值TIM_TimeBaseStructure.TIM_Prescaler =psc; //预分频器TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置时钟分割:TDTS = Tck_timTIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //TIM向上计数模式TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure); //根据TIM_TimeBaseInitStruct中指定的参数初始化TIMx的时间基数单位//初始化通道1TIM2_ICInitStructure.TIM_Channel = TIM_Channel_1; //CC1S=01 选择输入端 IC1映射到TIM2上TIM2_ICInitStructure.TIM_ICPolarity = TIM_ICPolarity_Rising; //上升沿捕获TIM2_ICInitStructure.TIM_ICSelection = TIM_ICSelection_DirectTI;TIM2_ICInitStructure.TIM_ICPrescaler = TIM_ICPSC_DIV1; //配置输入分频,不分频TIM2_ICInitStructure.TIM_ICFilter = 0x00; //IC2F=0000 配置输入滤波器 不滤波TIM_ICInit(TIM2, &TIM2_ICInitStructure); //初始化TIM2 IC1TIM_Cmd(TIM2,ENABLE ); //使能定时器2}
