0 背景：PaddleOCR的电表识别任务（主线之六）

我国电力行业发展迅速，电表作为测电设备经历了普通电表、预付费电表和智能电表三个阶段的发展，虽然智能电表具有通信功能，但一方面环境和设备使得智能电表具有不稳定性，另一方面非智能电表仍然无法实现自动采集，人工抄表有时往往不可取代。采集到的大量电表图片如果能够借助人工智能技术批量检测和识别，将会大幅提升效率和精度。

在本系列项目中，我们使用Paddle工具库实现一个OCR垂类场景。在前置项目中，我们已经能基本跑出一个“看起来还行”的电表读数和编号检测模型，并实现了OpenVINO运行时环境下的部署。

不过，部署项目时想必读者们也发现了，实时检测往往只是“看起来”很美——尤其是用手持设备、非固定式地进行巡检时，由于角度不同、光线差异等等原因，并不是每一帧的识别效果都让人满意……

要不，设置个按钮，让抄表员在截取到满意的效果时保存起来？看起来真是个好主意，那么，截图以后还要抄表员再肉眼复核一遍？似乎有点麻烦。

于是，在本项目中，我们将跑通一个基于Openvino一键截取检测图片，并语音报送电表检测识别结果的流程。

0.1 环境说明

由于OpenVINO运行时环境限制，本文的运行环境与前一篇文章 【PaddlePaddle+OpenVINO】电表检测识别模型的部署相同，依然需要在本地跑通部署和应用流程。相关OpenVINO部署实践参考资料请参考：

运行时安装教程OpenVINO官网OpenVINO介绍基于Paddle和OpenVINO的实践OpenVINO notebook示例教程

0.2 电表检测识别前置系列项目

（主线篇）

PPOCR：多类别电表读数识别

PPOCR：使用TextRender进行电表编号识别的finetune

数据标注懒人包：PPOCRLabel极速增强版——以电表识别为例（二）

【PaddlePaddle+OpenVINO】电表检测识别模型的部署

电表读数识别：数据集补充解决方案对比（TextRender和StyleText）

（番外篇）

PPOCR+PPDET电表读数和编号检测

0.3 模型训练

该过程在下列前置项目中进行了详细的说明，为节省篇幅，此处不再赘述。

PPOCR：多类别电表读数识别PPOCR：使用TextRender进行电表编号识别的finetune

1 环境准备

1.1 PaddleHub语音模型介绍

在本项目中，建议使用最新版本的PaddleHub，提供了更多的语音类预训练模型。

In [2]

!pip install paddlehub==2.2.0 -i https://mirror.baidu.com/pypi/simple

语音类（15个）

ASR语音识别算法，多种算法可选语音识别效果如下:

@@##@@
                       I knocked at the door on the ancient side of the building.@@##@@
                       我认为跑步最重要的就是给我带来了身体健康。TTS语音合成算法，多种算法可选输入：Life was like a box of chocolates, you never know what you’re gonna get.合成效果如下:

需要说明的是，尽管最新的语音类预训练模型大部分由PaddleSpeech提供，但是本项目需要用到中文语音合成，可选模型只有FastSpeech2，而它其实是Parakeet训练的（Parakeet后来合并到了PaddleSpeech中）。

transformer_tts_ljspeechTransformerLJSpeech-1.1英文语音合成fastspeech_ljspeechFastSpeechLJSpeech-1.1英文语音合成fastspeech2_bakerFastSpeech2Chinese Standard Mandarin Speech Copus中文语音合成fastspeech2_ljspeechFastSpeech2LJSpeech-1.1英文语音合成deepvoice3_ljspeechDeepVoice3LJSpeech-1.1英文语音合成

由于预训练模型文件较大、下载时间长，这里建议读者在本地部署项目时，先把预训练模型安装好。不过，正如前面说到的FastSpeech2基于Parakeet训练，安装时还会自动拉取Parakeet作为依赖，而链接是在github上。由于网速原因，会出现类似下面的情况：

Installing dependent packages from /home/aistudio/.paddlehub/tmp/tmpd42h5sba/fastspeech2_baker/requirements.txt: -

也就是说，安装进度因为访问github的网速过慢，一直卡着。这里，给出一个比较快的解决方案：直接先手动安装Parakeet!

1.2 Parakeet安装

注意事项1：我们需要去拉取的，是Parakeet停止更新前最后的一个分支（gitee镜像是旧的！要么自己拉个镜像，要么直接用本项目openvino-deploy.zip压缩包中提供的Parakeet）。

In [7]

!unzip openvino-deploy.zip

   In [8]

%cd openvino-deploy/Parakeet

/home/aistudio/openvino-deploy/Parakeet

不过，在真正安装Parakeet前，我们要先修改下源代码中的一个关键bug： 将文件Parakeet/parakeet/frontend/zh_frontend.py
第55行的with open(phone_vocab_path, ‘rt’) as f:修改为 with open(phone_vocab_path, ‘rt’, encoding=’utf-8′) as f:

否则，在处理中文文本转语音的过程中，会出现字符集不匹配的报错问题。

注意事项2：因为Parakeet的依赖中包括有pyworld，需要在VC++2014以上的环境中使用，所以，如果是Windows端，比较一劳永逸的办法是去安装个最新版的Visual Studio，这样就不容易遇到环境缺失问题了。

In [10]

# 安装parakeet!pip install -e .

1.3 FastSpeech2预训练模型安装

装完Parakeet之后，如果想直接安装fastspeech2_baker，说不定还会卡在这个地方：

[nltk_data] Error loading averaged_perceptron_tagger: [Errno 110][nltk_data]     Connection timed out

这是因为出现了nltk.download()网络不通的问题，解决办法就是直接去下载并解压相关文件。

In [14]

# nltk_data的国内镜像，很多开发者都同步过，随便找一个就行!git clone https://gitee.com/eurake/nltk_data.git

正克隆到 'nltk_data'...remote: Enumerating objects: 1606, done.remote: Total 1606 (delta 0), reused 0 (delta 0), pack-reused 1606接收对象中: 100% (1606/1606), 928.43 MiB | 47.00 MiB/s, 完成.处理 delta 中: 100% (852/852), 完成.检查连接... 完成。正在检出文件: 100% (240/240), 完成.

       In [17]

!mv nltk_data/packages ~/nltk_data

然后参考nltk_data手动安装这个链接，将nltk_data整个目录放到任意一个nltk的hook路径下即可。

In [18]

import nltknltk.download("punkt")nltk.download("cmudict")

[nltk_data] Downloading package punkt to /home/aistudio/nltk_data...[nltk_data]   Package punkt is already up-to-date![nltk_data] Downloading package cmudict to /home/aistudio/nltk_data...[nltk_data]   Package cmudict is already up-to-date!

True

在完成了上面的准备工作之后，我们终于可以安装FastSpeech2预训练模型了。而且，关于电表语音播报检测器的实现，只剩几步之遥了。

没错！和绝大多数部署项目类似，本项目最大的难关就是环境的准备，过了这道坎，后面其实是一马平川了。

In [2]

# 安装FastSpeech2预训练模型!hub install fastspeech2_baker

2 重新整理openvino notebook的demo目录

在前一篇文章 【PaddlePaddle+OpenVINO】电表检测识别模型的部署中，主要是基于OpenVINO官方提供的notebook版进行开发，部分import依赖于整个openvino_notebooks项目，耦合度较高。

因此，在本项目中，我们对之前的项目进行了解耦，将相关函数调用独立出来，放到了openvino-deploy.zip，读者在安装好需要的依赖后，将可以直接使用。

In [17]

!mv Parakeet ./openvino-deploy/Parakeet

   In [14]

%cd ~

/home/aistudio

       In [16]

!tree ./openvino-deploy

./openvino-deploy├── async_pipeline.py├── data│   ├── SVID_20220411_003747_1.mp4│   └── test.mp4├── demo_vino.py├── model│   ├── det_finetune│   │   ├── inference.pdiparams│   │   ├── inference.pdiparams.info│   │   └── inference.pdmodel│   └── rec_finetune│       ├── inference.pdiparams│       ├── inference.pdiparams.info│       └── inference.pdmodel├── models│   ├── custom_segmentation.py│   ├── __init__.py│   ├── model.py│   └── __pycache__│       ├── __init__.cpython-37.pyc│       └── model.cpython-37.pyc├── notebook_utils.py├── ppocr_keys_v1.txt├── pre_post_processing.py├── __pycache__│   ├── async_pipeline.cpython-37.pyc│   ├── draw_ocr.cpython-37.pyc│   ├── notebook_utils.cpython-37.pyc│   └── pre_post_processing.cpython-37.pyc├── requirements.txt├── test.jpg└── wavs    └── 1.wav8 directories, 25 files

2.1 核心代码解读：demo_vino.py

该文件是预测脚本的入口，除了将PaddleOCR模型在内存中转为OpenVINO外，还要将文本转语音tts的初始化过程提前，而不是到了要进行预测时才初始化，这样会造成严重卡顿。

demo_vino.py的最后三行代码如下：

# 初始化ttstts = hub.Module(name='fastspeech2_baker', version='1.0.0') # 视频流文件video_file = "./data/SVID_20220411_003747_1.mp4"# 启动视频流文件电表读数编号的实时检测run_paddle_ocr(source=video_file, flip=False, use_popup=True, tts=tts)# 调用摄像头进行电表读数编号的实时检测# run_paddle_ocr(source=0, flip=False, use_popup=True, tts=tts)

相比之前的OpenVINO部署项目，调用并合成语音文件的逻辑主要在run_paddle_ocr()中实现，主要改动部分从代码的340行看起。

if rec_res != []:    image = Image.fromarray(cv2.cvtColor(frame, cv2.COLOR_BGR2RGB))    boxes = dt_boxes    # 只对置信度高于0.5的识别文本进行语音播报    txts = [rec_res[i][0] for i in range(len(rec_res)) if rec_res[i][1]>0.5]     scores = [rec_res[i][1] for i in range(len(rec_res))]     # 生成原图和识别结果对比图，分两栏左右并排显示    draw_img = processing.draw_ocr_box_txt(        image,        boxes,        txts,        scores,        drop_score=0.5)    # 可视化OCR识别结果    _, f_width = draw_img.shape[:2]    fps = 1000 / processing_time_det    cv2.putText(img=draw_img, text=f"OpenVINO Inference time: {processing_time_det:.1f}ms ({fps:.1f} FPS)",                 org=(20, 40),fontFace=cv2.FONT_HERSHEY_COMPLEX, fontScale=f_width / 1000,                color=(0, 0, 255), thickness=1, lineType=cv2.LINE_AA)    # use this workaround if there is flickering    if use_popup:         draw_img = cv2.cvtColor(draw_img, cv2.COLOR_RGB2BGR)        cv2.imshow(winname=title, mat=draw_img)        key = cv2.waitKey(1)        if key == 32:            cv2.imwrite('test.jpg', draw_img)            for i in range(len(txts)):                if len(txts[i])>8:                    txts[i] = '电表编号是' + str(txts[i])                else:                    txts[i] = '电表读数是' + str(txts[i])            print(txts)            if len(txts) > 0:                # 英文模型：'fastspeech2_ljspeech'，中文：fastspeech2_baker                tts.generate(txts) # 中英文要一致                # 使用playsound播报识别结果，会有略微卡顿                for i in range(len(txts)):                    playsound('./wavs/%s.wav' % str(i+1))        # escape = 27，按ESC键退出        if key == 27:            cv2.destroyAllWindows()            break    else:        # encode numpy array to jpg        draw_img = cv2.cvtColor(draw_img, cv2.COLOR_RGB2BGR)        _, encoded_img = cv2.imencode(ext=".jpg", img=draw_img,                                      params=[cv2.IMWRITE_JPEG_QUALITY, 100])        # create IPython image        i = display.Image(data=encoded_img)        # display the image in this notebook        display.clear_output(wait=True)        display.display(i)

2.2 语音播报流程实现

在上面的代码中，主要是先通过paddlehub生成wav文件，再python播放声音文件（mp3、wav、m4a等）的第三方工具库playsound，遍历生成的wav文件并播放。

playsound module是一个可以跨平台使用的库，不需要其他依赖的库，直接利用pip或者IDE的库管理功能安装就行。

from playsound import playsound playsound('wavs/1.wav')

3 电表检测识别播报效果

In [18]

%cd openvino-deploy

/home/aistudio/openvino-deploy

       In [24]

# 该代码须在本地运行!python demo_vino.py

(paddle) C:MachineLearningopenvino-deploy>python demo_vino.pyC:Usersnoname.condaenvspaddlelibsite-packagespaddleframeworkio.py:415: DeprecationWarning: Using or importing the ABCs from 'collections' instead of from 'collections.abc' is deprecated since Python 3.3,and in 3.9 it will stop working  if isinstance(obj, collections.Iterable) and not isinstance(obj, ([2022-05-03 19:29:20,808] [    INFO] - Load fastspeech2 params from C:Usersnoname.paddlehubmodulesfastspeech2_bakerassetsfastspeech2_nosil_baker_ckpt_0.4snapshot_iter_76000.pdz[2022-05-03 19:29:21,320] [    INFO] - Load vocoder params from C:Usersnoname.paddlehubmodulesfastspeech2_bakerassetspwg_baker_ckpt_0.4pwg_snapshot_iter_400000.pdz[2022-05-03 19:30:10] [DEBUG] [__init__.py:166] Prefix dict has been built successfully.[2022-05-03 19:30:16,205] [    INFO] - 1 wave files have been generated in C:MachineLearningopenvino-deploywavs['电表读数是022809'][2022-05-03 19:30:24,352] [    INFO] - 1 wave files have been generated in C:MachineLearningopenvino-deploywavsSource ended[2022-05-03 19:30:58] [DEBUG] [__init__.py:166] Prefix dict has been built successfully.[2022-05-03 19:31:04,633] [    INFO] - 1 wave files have been generated in C:MachineLearningopenvino-deploywavsSource ended

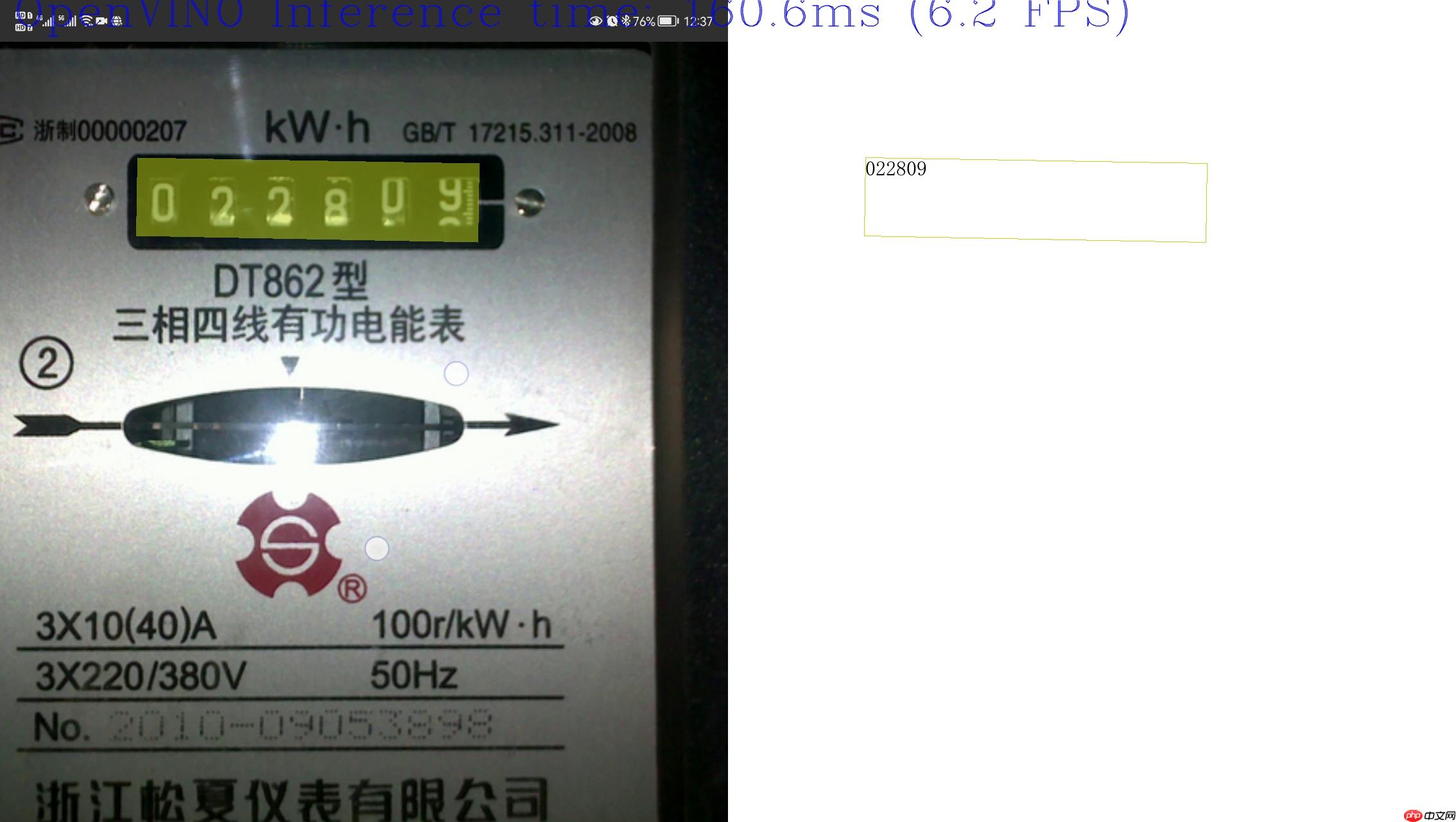

读者可以在电表读数识别正确时按下空格键截图并生成语音文件，下图为保存的图片效果：

合成的语音播报效果如下： “电表读数是002809”

In [31]

import IPythonIPython.display.Audio('./wavs/1.wav')
