一、进入草图环境
启动solidworks程序后，创建一个新的零件文档。接着选择一个基准平面，例如前视基准面，双击该平面以进入草图绘制界面。
二、绘制螺旋线
1. 在草图工具栏中找到“曲线”命令组，点击“螺旋线/涡状线”按钮。
2. 此时系统会弹出“螺旋线/涡状线”属性管理面板。
3. 设置螺旋线参数：
– 定义方式：在“定义方式”下拉菜单中，可选择“螺距和圈数”或“高度和圈数”。若采用螺距方式，需设定螺距数值；若使用高度方式，则需输入总高度与旋转圈数。例如，要绘制一条螺距为5mm、共10圈的螺旋线，选择螺距模式后，在“螺距”栏输入5mm，“圈数”栏输入10。
– 起始角度：用于设定螺旋起点相对于参考方向的角度，默认值为0°。
– 旋转方向：选择顺时针或逆时针来决定螺旋线的缠绕方向。
海螺语音
海螺AI推出的AI语音生成工具，支持多种语种、情绪和效果。
94 查看详情
– 锥度参数：如需生成锥形螺旋线（直径逐渐变化），可在此设置锥度值。正值表示顶部直径小于底部，负值则相反。
4. 确定螺旋线中心位置：
– 可通过在草图中绘制一个参考点，并在属性管理器中将其指定为螺旋线的中心点。
– 或者选择一条已有的直线或基准轴作为螺旋线的中心轴线。

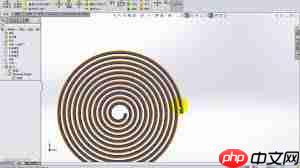

5. 参数设置完毕后，点击确认按钮，螺旋线便会生成在当前草图平面上。
三、编辑螺旋线
若后续需要调整螺旋线参数，可在FeatureManager设计树中找到对应的螺旋线特征，右键点击并选择“编辑特征”，重新打开属性管理器进行参数修改，完成后点击“确定”以更新模型。
按照上述步骤操作，即可在solidworks中快速准确地创建所需螺旋线，为后续的建模任务（如扫描、螺纹生成等）奠定基础。
