RISC-V Linux的汇编启动部分比较简单，不算复杂。有两个部分比较核心：页表创建和重定向。页表创建是用C语言写的，今天先分析汇编部分，先带大家分析整体汇编启动流程，然后分析重定向。
注意：本文基于linux5.10.111内核
汇编启动流程
先从整体分析汇编做的事情，有个大体框架。

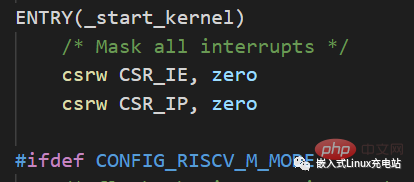

路径：arch/riscv/kernel/head.S，入口是ENTRY(_start_kernel)
从ENTRY(_start_kernel)开始进行启动前的一些初始化，建立页表前的主要工作：
/* 关闭所有中断 */ csrw CSR_IE, zero csrw CSR_IP, zero
/* 加载全局指针gp */.option push.option norelax la gp, __global_pointer$.option pop
/* 禁用 FPU 以检测内核空间中浮点的非法使用*/ li t0, SR_FS csrc CSR_STATUS, t0
/* 选择一个核启动 */ la a3, hart_lottery li a2, 1 amoadd.w a3, a2, (a3) bnez a3, .Lsecondary_start
/* 清除bss */ la a3, __bss_start la a4, __bss_stop ble a4, a3, clear_bss_done
/* 保存hatr id和dtb地址，hart id保存到a0，dtb地址保存到a1 */ mv s0, a0 mv s1, a1 la a2, boot_cpu_hartid
la sp, init_thread_union + THREAD_SIZE
mv a0, s1 call setup_vm // 跳转到C函数setup_vm，setup_vm会创建临时页表
#ifdef CONFIG_MMU la a0, early_pg_dir call relocate//重定向，实际就是开启MMU#endif
call setup_trap_vector/* 重载C环境 */ la tp, init_task sw zero, TASK_TI_CPU(tp) la sp, init_thread_union + THREAD_SIZE
tail start_kernel
完整_start_kernel汇编代码：
ENTRY(_start_kernel)/* 关闭所有中断 */csrw CSR_IE, zerocsrw CSR_IP, zero/* 在源码中，这里有一个M模式处理的宏，这里没有用到，直接跳过*//* 加载全局指针gp */.option push.option norelaxla gp, __global_pointer$.option pop/* 禁用 FPU 以检测内核空间中浮点的非法使用*/li t0, SR_FScsrc CSR_STATUS, t0#ifdef CONFIG_SMPli t0, CONFIG_NR_CPUSblt a0, t0, .Lgood_corestail .Lsecondary_park.Lgood_cores:#endif/* 选择一个核启动 */la a3, hart_lotteryli a2, 1amoadd.w a3, a2, (a3)bnez a3, .Lsecondary_start/* 清除bss */la a3, __bss_startla a4, __bss_stopble a4, a3, clear_bss_doneclear_bss:REG_S zero, (a3)add a3, a3, RISCV_SZPTRblt a3, a4, clear_bssclear_bss_done:/* 保存hatr id和dtb地址，hart id保存到a0，dtb地址保存到a1 */mv s0, a0mv s1, a1la a2, boot_cpu_hartidREG_S a0, (a2)/* 初始化页表，然后重定向到虚拟地址 */la sp, init_thread_union + THREAD_SIZEmv a0, s1call setup_vm // 跳转到C函数setup_vm，setup_vm会创建临时页表#ifdef CONFIG_MMUla a0, early_pg_dircall relocate//重定向，实际就是开启MMU#endif /* CONFIG_MMU */call setup_trap_vector/* 重载C环境 */la tp, init_tasksw zero, TASK_TI_CPU(tp)la sp, init_thread_union + THREAD_SIZE#ifdef CONFIG_KASANcall kasan_early_init#endif/* Start the kernel */call soc_early_inittail start_kernel//跳转到C函数start_kernel，开始C语言部分初始化
汇编中非常重要的一个部分就是页表的创建，关乎着后面的程序能不能继续往下跑。setup_vm创建页表后就会开始执行relocate重定向，这个重定向主要开启mmu，下面分析relocate的汇编。
relocate
relocate重定向，就是在开启mmu。开启mmu的操作就是将一级页表的地址以及权限写到satp寄存器中，这就算开启mmu了。
#ifdef CONFIG_MMU la a0, early_pg_dir //跳转到relocate前，先把第一级页表early_pg_dir的地址存入a0 call relocate//跳转到relocate,开启MMU#endif
relocate有两次开启mmu的操作，第一次开启mmu使用的是setup_vm()建立的trampoline_gd_dir页表，这页表保存的是kernel的前2M内存。第二次开启MMU使用的是early_pg_dir页表，这个页表映射了整个kernel内存以及dtb的4M空间。
如果trampoline_pg_dir或者early_pg_dir这两个页表的映射没弄好的话，开启MMU的时候就会失败，所以页表的建立十分关键。页表创建后续再深究，下面分析relocate汇编代码。
计算返回地址
返回地址就是ra加上虚拟地址和物理地址之间的偏移量，这个是固定偏移量。PAGE_OFFSET是kernel入口地址对应的虚拟地址，_start就是kernel入口地址的虚拟地址，PAGE_OFFSET – _start就得到它们之间的偏移，然后再和ra相加，就是返回地址。
/* Relocate return address */li a1, PAGE_OFFSETla a2, _startsub a1, a1, a2add ra, ra, a1
将异常入口1f的虚拟地址写入stvec寄存器
因为一旦开启MMU，地址都变成了虚拟地址，原来访问的都是物理地址，开启MMU时，地址发生了改变，VA != PA，从而进入异常，所以要先设置异常入口地址，此时的异常入口为1f。
/* Point stvec to virtual address of intruction after satp write */la a2, 1fadd a2, a2, a1csrw CSR_TVEC, a2
early_pg_dir页表要写入satp的值再进入relocate之前，就已经把early_pg_dir赋值给a0了，所以a0是early_pg_dir。srl是逻辑右移，mmu使用的是sv39，虚拟地址39位，物理地址56位：

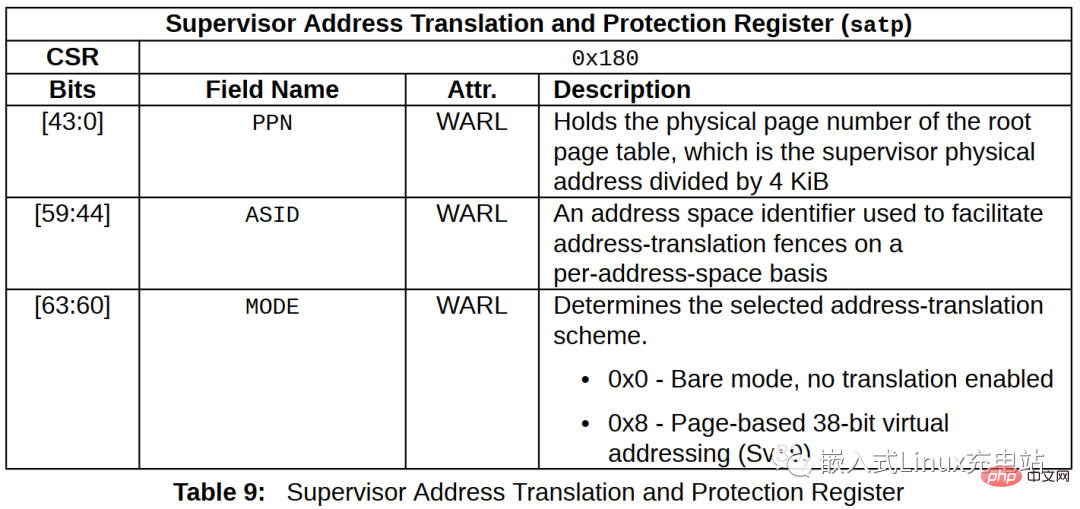

低12位是偏移量，所以PAGE_SHIFT等于12，将early_pg_dir地址右移12位存到a2。根据satp寄存器定义：
MODE等于0x8代表使用sv39 mmu，0x0代表不进行地址翻译，即不开启MMU。这里STAP_MODE为sv39，即0x8。将early_pg_dir地址和SATP_MODE进行或运算后，即可得到写入satp寄存器的值，最后保存到a2。
/* Compute satp for kernel page tables, but don't load it yet */srl a2, a0, PAGE_SHIFTli a1, SATP_MODE//sv39 mmuor a2, a2, a1
satp值的计算和上述是一样的。开启MMU之前，通过sfence.vma命令先刷新TLB。此时开启MMU，就会进入下面的标号为1的汇编段
la a0, trampoline_pg_dirsrl a0, a0, PAGE_SHIFTor a0, a0, a1sfence.vmacsrw CSR_SATP, a0
进入异常1f段，重新设置异常入口为.Lsecondary_park，然后切换到early_pg_dir页表，相当于第二次开启MMU。此时，如果之前建立的early_pg_dir页表不对，则会就进入.Lsecondary_park。.Lsecondary_park里面是个wfi指令，是个死循环。
完整relocate汇编代码：
relocate:/* Relocate return address */li a1, PAGE_OFFSETla a2, _startsub a1, a1, a2add ra, ra, a1/* Point stvec to virtual address of intruction after satp write */la a2, 1fadd a2, a2, a1csrw CSR_TVEC, a2/* Compute satp for kernel page tables, but don't load it yet */srl a2, a0, PAGE_SHIFTli a1, SATP_MODEor a2, a2, a1/* * Load trampoline page directory, which will cause us to trap to * stvec if VA != PA, or simply fall through if VA == PA. We need a * full fence here because setup_vm() just wrote these PTEs and we need * to ensure the new translations are in use. */la a0, trampoline_pg_dirsrl a0, a0, PAGE_SHIFTor a0, a0, a1sfence.vmacsrw CSR_SATP, a0.align 21:/* Set trap vector to spin forever to help debug */la a0, .Lsecondary_parkcsrw CSR_TVEC, a0/* Reload the global pointer */.option push.option norelaxla gp, __global_pointer$.option pop/* * Switch to kernel page tables. A full fence is necessary in order to * avoid using the trampoline translations, which are only correct for * the first superpage. Fetching the fence is guarnteed to work * because that first superpage is translated the same way. */csrw CSR_SATP, a2sfence.vmaret
总结
以上就是RISC-V Linux的汇编启动流程，虽说RISC-V的指令不复杂，但要理解这个汇编启动的部分，还是需要一点基础和时间。另外，大多数人工作中基本用不上汇编，只有真正用上了理解才会比较深。希望本文能够帮助到有需要的人。
