sm8015大功率pwm电源芯片，支持12v6a输出解决方案。
1、 SM8015是一款高度集成的PWM控制器，专为中高功率离线式反激开关电源系统设计。芯片内置突发模式功能，可在轻载或空载时自动降低工作频率，显著减少待机功耗，帮助电源产品轻松满足能源之星等高效节能标准。
2、 该芯片具备极低的启动电流，最大仅为25μA，允许使用高阻值电阻进行启动设计，从而大幅降低启动阶段的功耗。在输入电压范围为90VAC至264VAC的应用中，建议采用2兆欧、1/4瓦的启动电阻，既可确保稳定启动，又能优化整机效率，特别适用于对能耗敏感的电源方案。
3、 SM8015支持自动切换的突发模式（BURST Mode），可根据负载情况智能调节工作状态。当负载较轻或无负载时，FB引脚电压下降至设定阈值以下，芯片自动进入间歇振荡模式，降低开关频率，减少开关损耗，有效控制待机功耗，提升整体能效表现，广泛应用于注重节能性能的电源设备中。

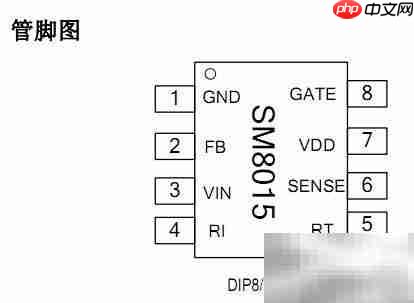

4、 芯片的PWM开关频率由外部连接在RI引脚与地之间的电阻决定。具体关系为：振荡频率Fosc（单位kHz）= 6500 / RI（单位kΩ）。通过调节RI电阻值，可灵活设置开关频率，便于系统优化和EMI调整。
5、 电流检测通过SENSE引脚外接的采样电阻实现。当该电阻上的压降超过预设的过流保护阈值电压（VTH-OC）时，芯片立即关闭GATE输出，防止电流过大造成损坏，实现快速有效的过流保护，保障电源系统的安全运行。
6、 内部集成斜率补偿电路，在SENSE信号上叠加一个斜坡信号，有效避免在占空比大于50%时可能出现的次谐波振荡问题，增强环路稳定性，同时有助于降低输出电压纹波，提高电源的整体性能与可靠性。
7、 在RT引脚与地之间接入NTC热敏电阻，可用于实时监测系统温度。当检测到温度升高导致RT端电压低于内部参考阈值时，过温保护机制将被触发，停止PWM信号输出，切断功率开关，防止因过热引发故障，确保设备安全可靠运行。
8、 SM8015集成了多重保护机制，涵盖过流保护（OCP）、过载保护（OLP）以及过温保护（OTP），全面提升系统在异常工况下的应对能力，确保长期稳定运行。

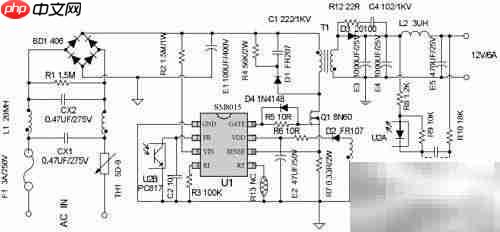

9、 下图为SM8015用于12V/6A输出的典型应用电路原理图。

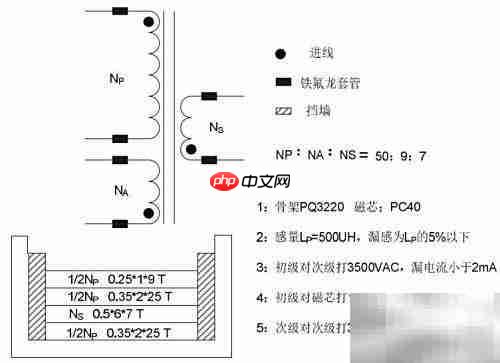

10、 SM8015在12V/6A电源方案中的变压器绕制结构示意图如下所示：
