linux vcs是编译型verilog仿真器，是一种用来进行仿真看波形的工具；其类似于windows下面的modelsim以及questasim等工具，以及quartus、vivado仿真的操作。
本教程操作环境：linux5.9.8系统、Dell G3电脑。
linux vcs是什么？
VCS工具的基本使用
VCS是在linux下面用来进行仿真看波形的工具，类似于windows下面的modelsim以及questasim等工具，以及quartus、vivado仿真的操作。
1.vcs的基本指令
vcs的常见指令后缀
-l readme.log用于将编译产生的信息放在log文件内+v2k是使VCS兼容verilog 2001以前的标准-debug_all用于产生debug所需的文件-f verilog_file.f可将.f文件里的源码全部编译-R编译后立即运行，即编译完成后立即执行 ./simv-Mupdate源文件有修改时，只重新编译有改动的**.v**文件，节约编译时间。-sverilog打开对Systemverilog的支持，编译Systemverilog文件时使用。-timescale=1ns/1ns设置仿真精度-o simv_file编译默认产生的可执行文件为simv，可以使用 -o 更改可执行文件名。如果这里修改执行仿真时候就不是使用simv而是对应的o名字了。
simv的常见指令
./simv -l run.log执行的日志文件保存./simv -gui以图形化界面打开
2.使用vcs的实例
采用的是全加器的官方教程，首先介绍不使用脚本的执行过程。
（1）先执行vcs加入对应的full_adder文件
Layx是一款网页弹窗Javript插件
Layx 是一款网页弹窗Javript插件，她将助力于互联网Web开发，提供优质的弹窗体验
32 查看详情
vcs -sverilog -debug_all -timescale=1ns/1ps full_adder.v full_adder_tb.v -l com.log
这里先写full_adder.v 是因为tb文件需要调用它，所以把被调用的文件先写出来，这条语句会生成simv文件（如果使用了-o simv_file会生成对应的文件名字）。
（2）可以用./simv文件执行波形的界面，也可以采用下面指令以后台方式打开一个界面。
dve &或者./simv -l run.log -gui

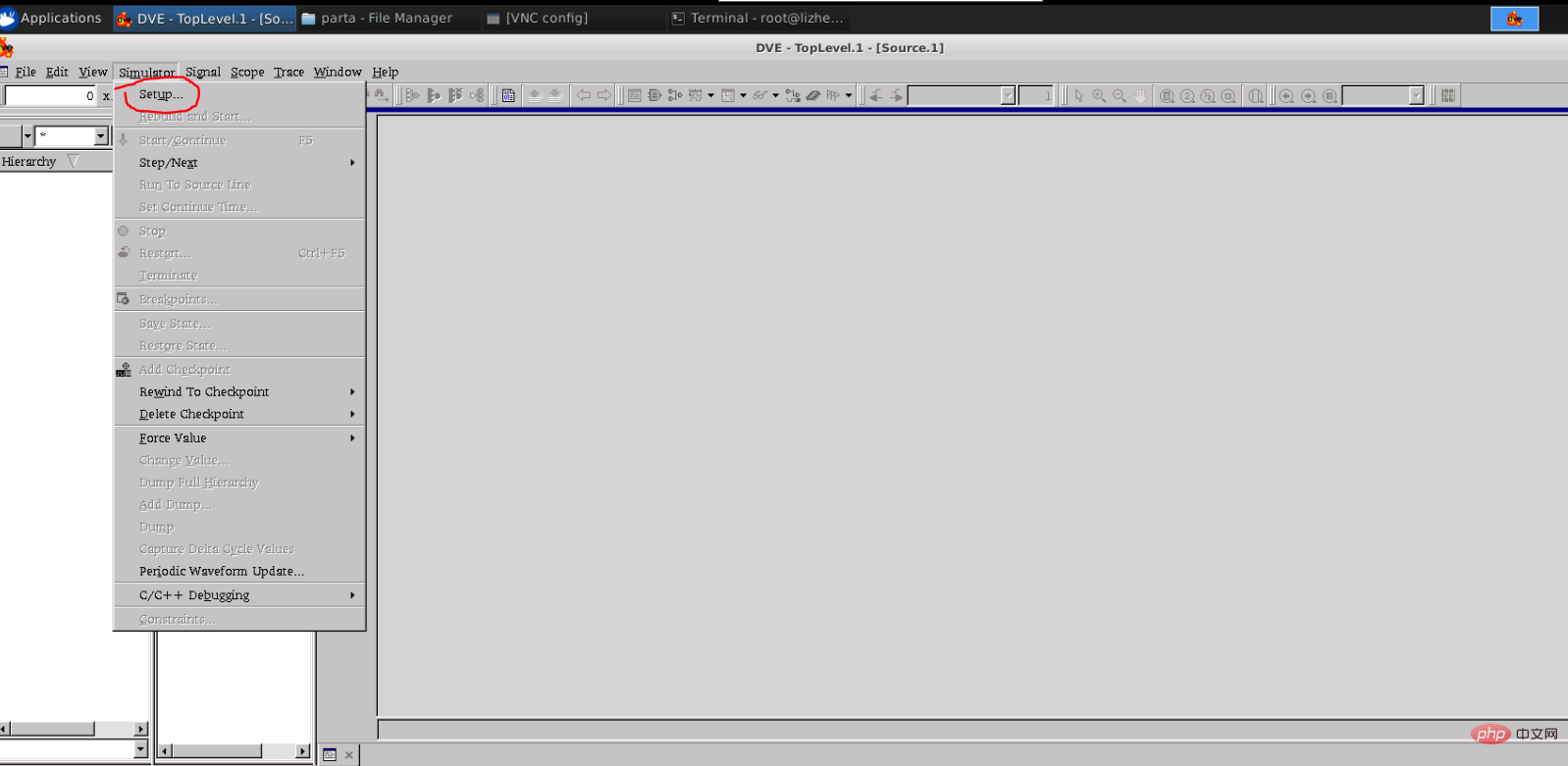

（3）如果以./simv执行会直接看到波形文件，如果使用dve & 需要自行加入simv文件来查看波形，选中simulator->Setup,加入生成的simv文件。
在下方run all，如果没有给时间刻度这里会报错。没有报错，则说明我们的功能是完全正确无误的。右键加入波形文件，按f键显示波形。

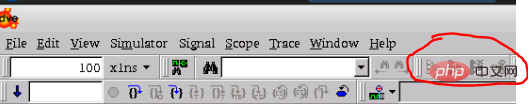

（4）如下的四个按键作用
第一个： 追踪谁驱动该信号 ctrl+d
第二个： 追踪信号的值变换 ctrl+shift+d
第三个： 追踪未知态
第四个： 追踪用于驱动谁
3.makefile文件的写法
vcs的脚本写法可以帮助快递进行仿真得到波形文件。
其中.PHONY可以指定对应哪些关键词进行make操作。
.PHONY:vcs sim dve clean OUTPUT = adderVCS = vcs -sverilog +v2k -timescale=1ns/1ns -debug_all -o ${OUTPUT} -l compile.log SIM = ./${OUTPUT} -l run.logvcs: ${VCS} -f verilog_file.fsim: ${SIM}dve:dve -vpd vcdplus.vpd & clean: rm -rf *.log csrc simv* *.key *.vpd DVEfiles coverage *.vdb
这样 make vcs执行vcs语句，make sim执行simv语句，make dve打开波形文件，make clean清除一些冗余文件。
其中，verilog_file.f是文件的列表，可以采用下面语句生成，这样将所有以v结尾的文件名写到目标文件中。
find -name ".*v" > file.list
