输入设备包括键盘、鼠标、话筒、摄像头等，以及网卡和磁盘（作为外部存储）。这些设备用于将外部数据传输到计算机内部。
输出设备包括显示器、磁盘、网卡和打印机，用于将计算结果或处理信息输出到外部。
CPU由运算器和控制器组成，负责执行指令和协调计算机系统的各部分。
存储器，即内存，是计算机的临时数据和程序存储区域。CPU只能从内存中获取和写入数据。
软件运行时，CPU执行代码并访问数据。软件必须先加载到内存中，这是由冯诺依曼体系结构决定的。
数据在设备间的拷贝效率决定了体系结构的整体效率。CPU仅与内存进行数据交互，而外设则通过内存进行数据交换。

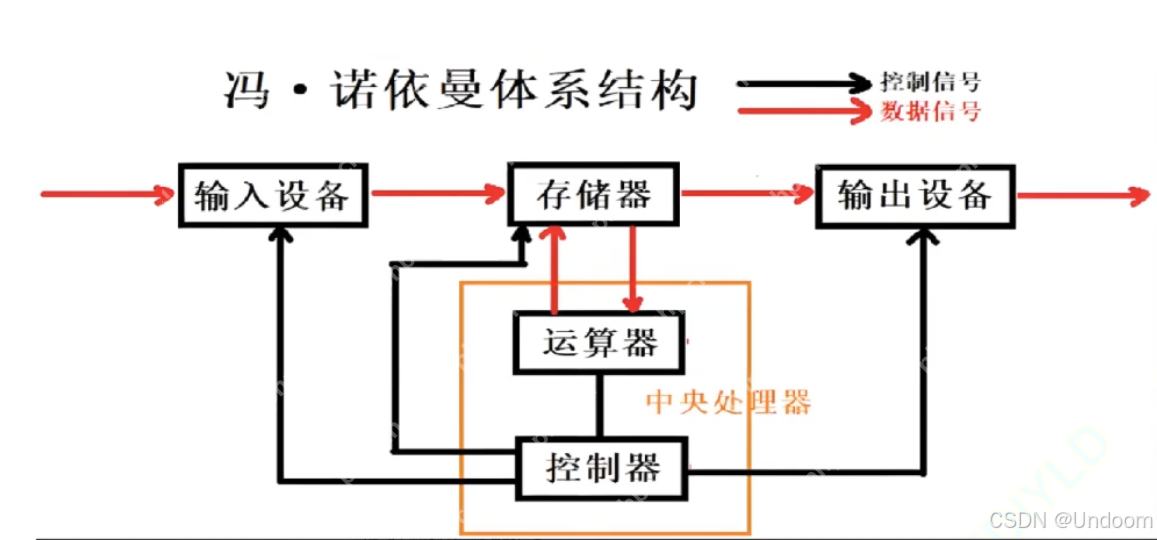

这张图展示了冯诺依曼体系结构的基本组成部分及其关系，下面结合这张图进行详细讲解：
图中模块的组成和作用：
输入设备：位于左侧，是计算机系统的外部接口之一，用于将外界数据（如用户输入）传输到计算机内部。数据通过输入设备（如键盘、鼠标等）进入系统后，被送入存储器。
存储器：位于图中央，是冯诺依曼体系的核心部件之一，负责存储指令和数据。存储器既可以存储程序（指令序列），也可以存储数据（供指令操作）。存储器与输入设备和输出设备通过数据信号连接，与运算器和控制器通过控制信号和数据信号连接。
运算器：位于图的右下角，负责对数据进行算术运算和逻辑运算。运算器是中央处理器（CPU）的重要组成部分，负责核心的计算任务。
控制器：位于运算器下方，与存储器、输入设备和输出设备通过控制信号连接。控制器负责从存储器中取出指令，解释指令，并协调各部分完成任务。它是计算机的“大脑”。
输出设备：位于右侧，用于将计算结果或处理信息输出到外部（如显示器、打印机）。输出设备接收来自存储器或运算器的数据，经过一定的转换后呈现给用户。
图中的连接线条解读：
红色箭头（数据信号）：表示输入设备、存储器、运算器和输出设备之间的数据传递路径。数据信号的方向反映了数据在不同模块间的流动。例如：
输入设备将数据传入存储器。存储器将数据传送到运算器，供其进行计算。运算器的计算结果可通过输出设备传递给用户。
黑色箭头（控制信号）：表示控制器向其他模块发送的控制信号，用于协调和指挥各模块的工作。控制器决定存储器、输入设备和输出设备的工作流程，包括指令取出、数据传输等。
图中体系的工作流程：
输入阶段：输入设备将外部数据或指令输入到存储器中，存储器负责存储这些数据或程序。
指令处理阶段：
控制器从存储器中读取指令，进行解码，判断指令的类型和操作数。若指令涉及数据处理，控制器会从存储器中取出相应数据，并送到运算器。
计算阶段：运算器对数据进行操作（如加法、减法、逻辑比较等），并将结果返回存储器或直接传递到输出设备。
输出阶段：通过输出设备将计算结果或处理信息输出，供用户查看或进一步使用。
冯诺依曼体系的特性（结合图解）：
存储程序概念：存储器同时存储数据和程序指令，二者以相同的方式存取。存储器通过控制器连接其他部件，保证程序与数据的统一管理。
顺序执行：控制器从存储器按地址顺序取指令，指令按逻辑顺序执行，直至遇到跳转指令。
单总线设计：从图中可以看出，各模块通过信号线（类似总线系统）互连，数据、指令和控制信号通过统一的信道传递。
结合图的冯诺依曼瓶颈：
瓶颈描述：存储器、控制器、运算器之间数据传递共享同一通道，导致处理器性能可能受制于数据传输速度（即冯诺依曼瓶颈）。
图中体现：红色箭头和黑色箭头指向存储器，反映了数据和指令访问频率高，这会成为系统性能的瓶颈。
通过这张图，我们可以直观理解冯诺依曼体系的结构和工作原理，同时也能认识到其瓶颈所在。这种设计为计算机技术的发展奠定了基础，但随着需求的变化，后续体系结构进行了许多改进，比如缓存技术、并行计算等。
冯诺依曼体系（Von Neumann Architecture）是现代计算机设计的基础概念之一，由数学家和计算机科学家约翰·冯·诺依曼（John von Neumann）于1945年提出。这种体系结构定义了计算机的基本结构和工作原理，深刻影响了计算机的设计与发展。以下是对冯诺依曼体系的深度讲解：
冯诺依曼体系的核心思想：
存储程序概念：冯诺依曼体系提出计算机程序和数据可以存储在同一存储器中，并通过统一的方式进行管理和访问。程序的指令和操作的数据都以二进制形式存储在内存中。
分离硬件功能：将计算机系统分为五大核心部分：
运算器（ALU, Arithmetic Logic Unit）：负责执行算术和逻辑操作。控制器（Control Unit）：负责从内存中读取指令，解释并执行指令，协调其他部件的工作。存储器（Memory Unit）：用于存储程序和数据。输入设备（Input Device）：负责接收用户输入（如键盘、鼠标）。输出设备（Output Device）：将计算结果展示给用户（如显示器、打印机）。
这种模块化设计使计算机结构清晰，易于实现和改进。
顺序执行的控制流：指令按存储顺序逐条读取和执行，程序的执行是线性的，除非遇到跳转指令（如条件跳转和循环）。
统一的总线系统：数据、指令和地址通过统一的总线系统在不同部件之间传递。
冯诺依曼体系的工作原理：
冯诺依曼计算机遵循指令周期的概念，每个周期分为以下步骤：
取指令（Fetch）：控制器从内存中读取当前指令，指令地址由程序计数器（PC, Program Counter）指定。
译指令（Decode）：控制器对取到的指令进行解码，判断操作类型（如加法、跳转等）和操作数位置。
执行指令（Execute）：运算器根据解码结果执行指令，例如完成算术运算、存取数据、修改寄存器等。
存储结果（Write Back）：执行的结果可能需要存入内存或寄存器中，以备后续操作使用。
更新程序计数器（PC）：程序计数器指向下一条指令地址，准备进入下一个指令周期。
冯诺依曼体系的优点：
通用性强：硬件与程序分离，通过更换程序可以完成不同任务。
简单性与经济性：统一的存储器设计和总线系统降低了设计和制造成本。
模块化设计：分离功能模块便于扩展和维护。
冯诺依曼体系的局限性：
冯诺依曼瓶颈：指令和数据共享同一存储器和总线，导致CPU与内存之间的通信速度受限。现代高速处理器的运行速度往往超过内存速度，形成瓶颈。
存储与处理分离：数据和指令需要频繁在内存和CPU之间传输，这种存储与处理分离的模式增加了功耗和延迟。
功耗问题：随着指令和数据流量的增加，频繁的存储器访问导致系统功耗显著提高。
顺序执行的限制：冯诺依曼体系强调指令顺序执行，虽然可以通过跳转实现非线性执行，但并未天然支持现代复杂并行计算。
现代改进：
为了克服冯诺依曼体系的一些局限性，现代计算机体系结构进行了多种改进：
缓存（Cache）：在CPU中加入多级缓存（L1、L2、L3），减少内存访问的延迟。
分布式计算和并行处理：使用多核处理器、超线程技术等提高计算效率。
哈佛架构：一些嵌入式系统采用哈佛架构，将指令和数据存储器分离，避免冯诺依曼瓶颈。
流水线技术：通过指令流水线（Pipeline），让多个指令的不同阶段同时进行，提高指令执行效率。
分级存储：使用寄存器、缓存、主存和外存等多级存储设备，根据访问速度和存储容量进行优化。
总结：
冯诺依曼体系是现代计算机设计的理论基石，其存储程序的概念极大推动了计算机技术的发展。然而，其设计中的瓶颈问题随着技术进步愈发明显，促使人们不断探索新的体系结构以提高计算机性能。尽管如此，冯诺依曼体系在理论和实践上的贡献仍不可磨灭。
