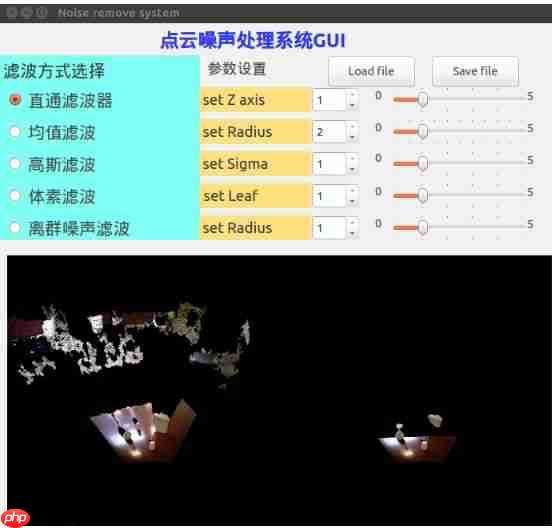

在进行点云处理时，通常会使用qt来开发界面，而在点云可视化时又需要借助vtk。虽然在windows上安装pcl时会自动安装vtk，但由于pcl自带的vtk版本未与qt联合编译，因此无法直接使用qt的qvtkwidget插件。本文将详细介绍如何在ubuntu和windows系统中使用qt与pcl进行点云可视化界面的开发。
在Ubuntu中使用QT和PCL
（1）对于Ubuntu 14.04用户，无论是通过命令行安装PCL还是QT，系统都会自动安装好QVTKWidget库。在使用QT时，QVTKWidget会自动加载，并且通过我的示例正常进行cmake操作，就可以实现QT与点云的相关功能。有兴趣的读者可以查看我们的公众号的GitHub地址。当然，PCL的官方源码中也有一些基础示例。根据我的经验，在Ubuntu 14.04上使用应该是没有问题的。
（2）然而，如果你使用的是Ubuntu 16.04，那么可能会遇到一些麻烦。因为PCL中的QT依赖项目没有更新，而Ubuntu 16.04默认安装的是QT5，这可能会导致一些依赖冲突。即使安装了ROS包，也会出现问题，主要是因为PCL的示例依赖于QT4，而Ubuntu 16.04的库默认是QT5，因此可能会导致编译失败。如果遇到问题，欢迎讨论。
在Ubuntu系统下学习和使用PCL是非常方便的，安装任何第三方库也非常简单，这里就不再详细说明。
在Windows中使用QT和PCL
在Windows上使用PCL进行QT设计的点云可视化界面开发，这涉及到工程软件的问题。我相信大多数人使用的是Visual Studio（VS），我的电脑上安装了VS2013和VS2015，这里主要使用VS2015来编译实现PCL的开发。如果你确实需要在VS下设计点云可视化界面，可以按照以下步骤尝试，但不能保证一定能编译成功。然而，只要你安装了VS2015，并且编译程序为X64 release版本，你就可以直接使用我编译好的VTK库，这样既方便又省心。最后，我将提供一个简单的demo供大家测试。
安装和编译步骤
首先，下载并安装PCL 1.8 Windows版本，正常安装。我们只需要替换VTK部分的第三方库，其他部分的库保持不变。
PCL 1.8.1依赖的第三方库是VTK 8.0，所以我们需要下载VTK的源码，并使用cmake进行编译。以下是一步步的过程，当然你也可以直接下载我编译好的QVTK库。
首先，我们需要安装Qt 5.8，这很简单，直接去Qt官网下载并安装即可，没有特别需要注意的地方。接下来就是使用cmake编译VTK。

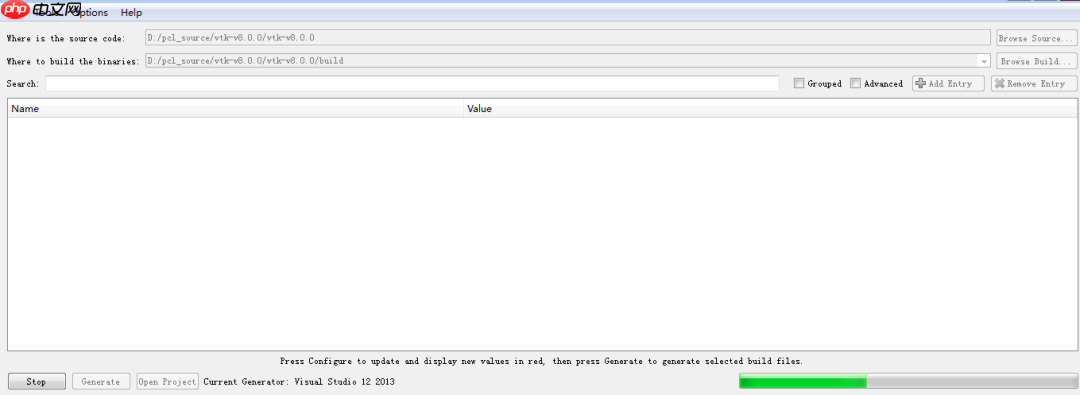

（1）启动CMake，指定源码目录和编译目录，点击Configure。
（2）确保选择的VS版本是你已经安装的版本，我选择的是：Visual Studio 14 2015 Win64。点击Finish，等待配置完成。第一次cmake会自动进行。

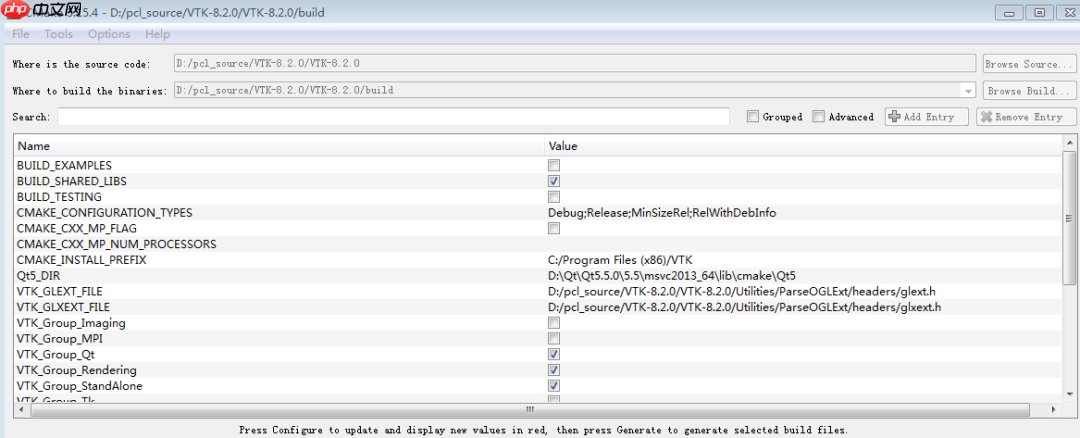

（3）在第一次configure之后，需要更新一下设置。首先点击Advanced，然后找到以下几个选项进行修改。
绘蛙AI视频
绘蛙推出的AI模特视频生成工具
127 查看详情

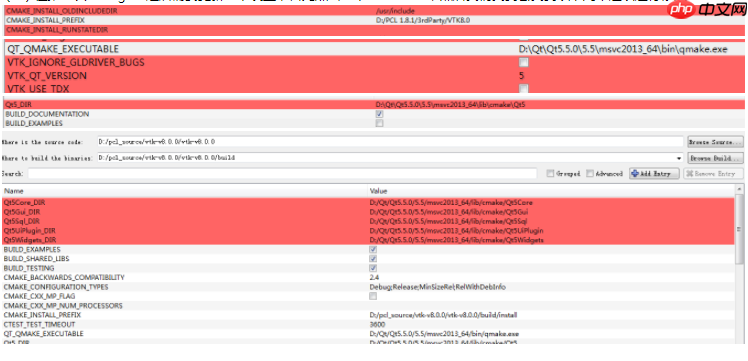

这里需要为VTK设置Qt的版本，选择你已经安装好的Qt位置，主要是qmake.exe和QtCMake.config这两个路径指定成功即可。
如果出现错误，就需要你正常设置，这里主要是QT的qmake和QtCMake.config这两个地方。如果提示Doxygen找不到，那么就将build_document整个选项去掉。总之就是要配置好QT的路径。如果你不知道如何在Windows上对VTK进行cmake编译，没关系。如果你也使用了Qt 5.8和VS2013，PCL版本是1.8.1，那么你可以直接下载我已经编译好的VTK X64库。
在cmake之后，我们就可以生成对应的VS工程文件。
（5）生成工程

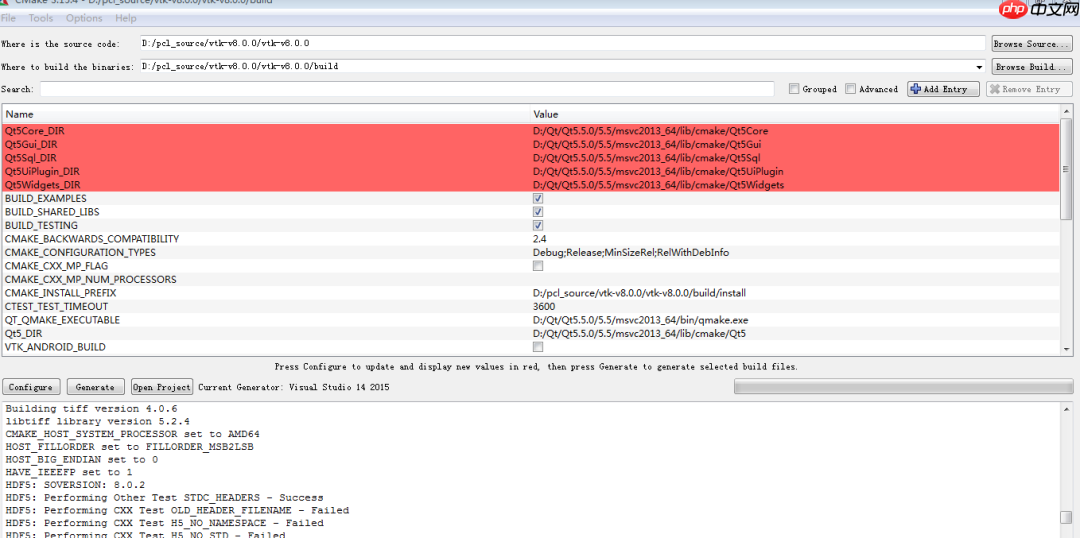

配置成功后，出现Configure done提示。点击Generate生成工程。

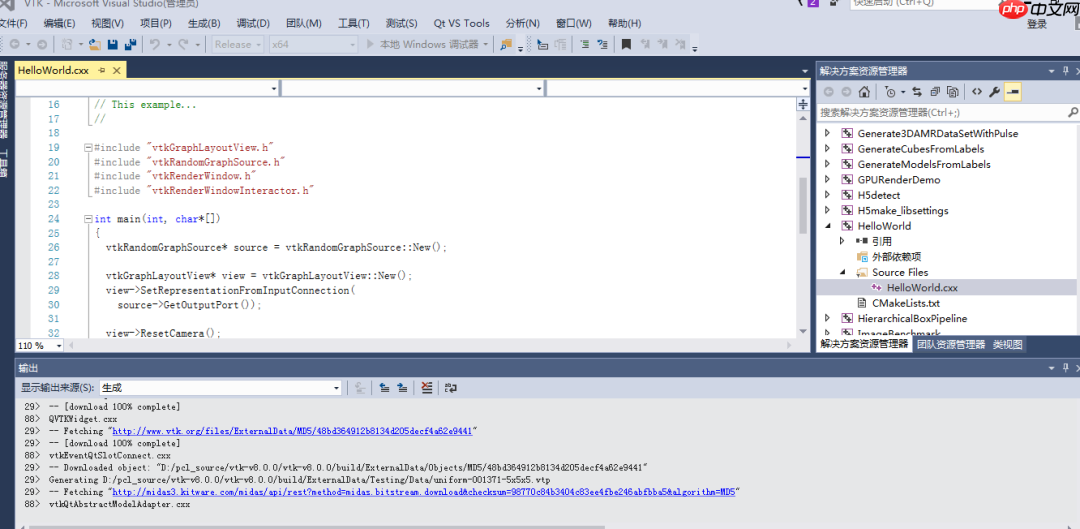

（6）启动VS2015开始编译
出现Generating done提示，表示VS2015工程已经生成成功。点击Open Project，VS2015会启动，并打开工程。
即便你没有编译成功，也没有关系，我已经将编译好的VTK打包在https://download.csdn.net/download/u013019296/12093433（这里的下载积分不是我能决定的）。
下载对应的VTK即可，前提是你也要保证使用的是VS2015，Qt 5.8，PCL 1.8.1。在下载了我编译好的依赖项之后，只需要将安装包复制到我们安装的PCL 1.8.1的thirdparty目录，后面的程序中设置好路径一般都是没问题的。

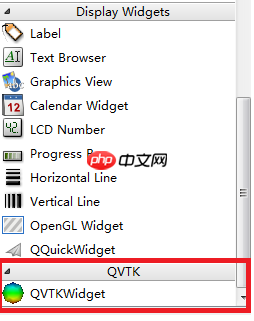

（7）将3rdPartyQVTKpluginsdesigner下的QVTKWidgetPlugin.dll拷贝到QT5.8msvc2015_64pluginsdesigner下，这样Qt里面就有了QVtk的控件了。这一步将会让你在打开QT_creator的界面时看到
这里多了一个控件，整个时候就说明你已经安装成功了，安装成功后如果使用，也比较难以一次搞定。下面就是要设置VS的环境。
