目录
1、传感器特性
2、硬件原理图
3、控制器和传感器连线图
4、驱动程序
4.1、采集数据
4.2、校准传感器

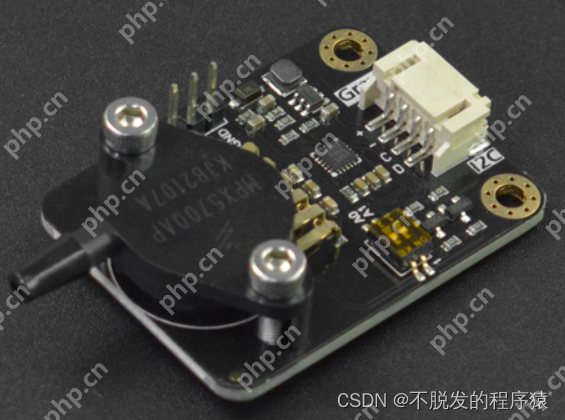

MPX5700AP测量范围15~700kPa，支持I2C数字输出，可以根据已知气压值进行标定，可以快速、准确的测量管路或其他环境中的气压值。适用于管路气压检测，自然科学实验等场景。
Android传感器编程入门 中文WORD版
本文档内容：Android传感器编程入门，分别包括加速度传感器（accelerometer），陀螺仪(gyroscope)，环境光照传感器(light)，磁力传感器(magnetic field)，方向传感器(orientation)，压力传感器(pressure)，距离传感器(proximity)和温度传感器(temperature)； 本讲的学习方式还是在实战中学习，需要提醒的是模拟器中无法模拟传感器，因此你需要准备一款Android真机才能运行本讲的例子。有需要的朋友可以下载看看
0 查看详情
1、传感器特性
传感器特性如下所示：

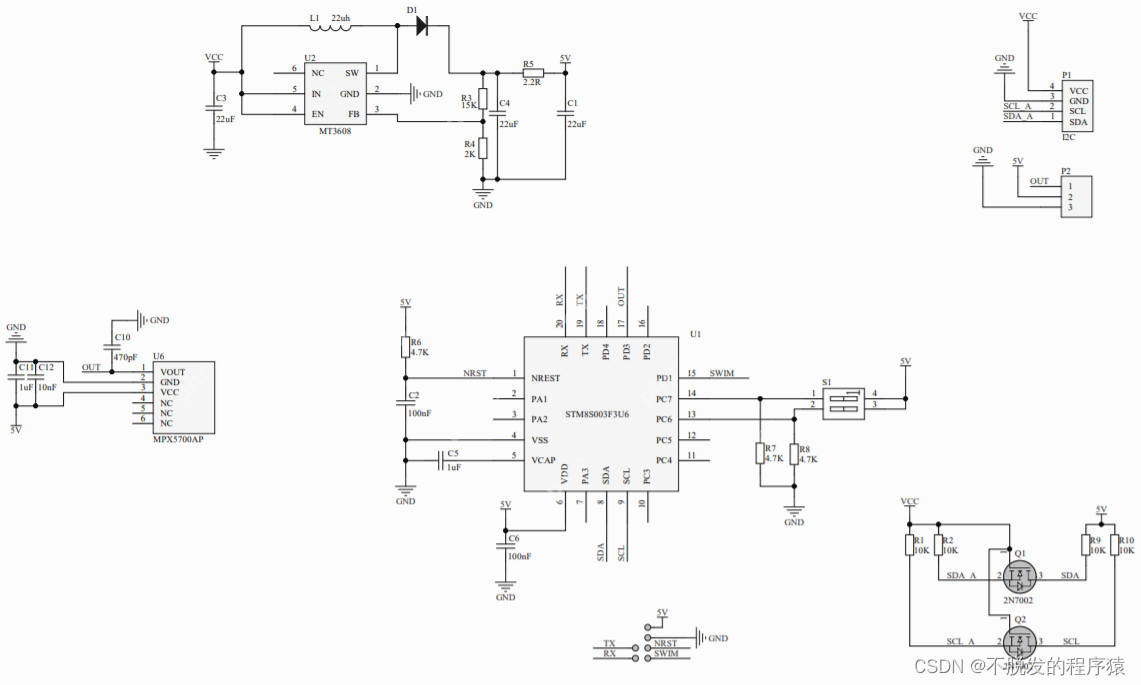

检测物理量： 气压 工作电压： 3.3～5.5V DC 功耗：0.06W（5V） 输出信号： I2C输出（0~3V） 测量范围： 15-700kPa 误差：传感器原理图如下所示：
3、控制器和传感器连线图

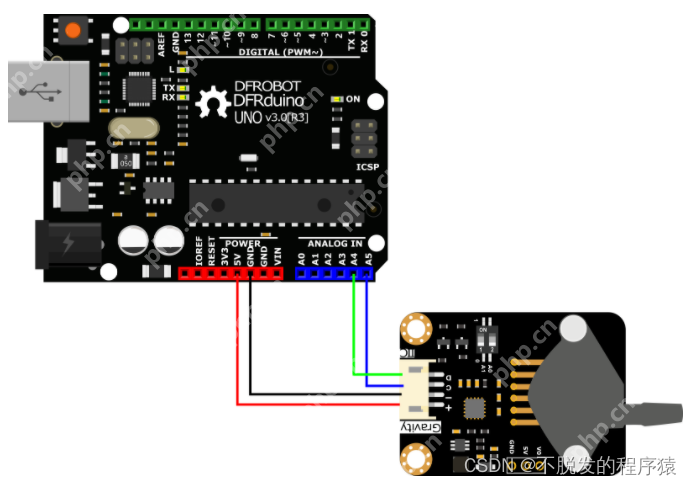

控制器和传感器连线图如下所示：
4、驱动程序 4.1、采集数据
驱动程序如下所示：
代码语言：javascript代码运行次数：0运行复制
/*! * @file getPressureValue.ino @n i2c 地址选择，默认i2c地址为0x16，A1、A0组合成4种IIC地址 | A1 | A0 | | 0 | 0 | 0x16 | 0 | 1 | 0x17 | 1 | 0 | 0x18 | 1 | 1 | 0x19 default i2c address * @n 实验现象： 串口打印全部数据*/#include "DFRobot_MPX5700.h"#define I2C_ADDRESS 0x16DFRobot_MPX5700 mpx5700(&Wire, I2C_ADDRESS);void setup(){ Serial.begin(115200); while (false == mpx5700.begin()) { Serial.println("i2c begin fail,please chack connect!"); delay(1000); } Serial.println("i2c begin success");/* *为了平滑数据，需要设置取xx数量的adc数据取平均值 *如果不进行设置，系统会自动获取5个样本数量的平均值 */ mpx5700.setMeanSampleSize(/*样本总数*/5);}void loop(){ Serial.print("Pressure Value: ");/* *获取此时环境气压，可以设置是否启用校准 *1：需要校准 *0：不需要校准 */ Serial.print(mpx5700.getPressureValue_kpa(1)); Serial.println(" kpa"); delay(1000);}运行效果如下所示：
4.2、校准传感器
驱动程序如下所示：
代码语言：javascript代码运行次数：0运行复制
/*! * @file calibration.ino @n i2c 地址选择，默认i2c地址为0x16，A1、A0组合成4种IIC地址 | A1 | A0 | | 0 | 0 | 0x16 | 0 | 1 | 0x17 | 1 | 0 | 0x18 | 1 | 1 | 0x19 default i2c address * @n 实验现象： 串口打印全部数据*/#include "DFRobot_MPX5700.h"#define I2C_ADDRESS 0x16DFRobot_MPX5700 mpx5700(&Wire ,I2C_ADDRESS);void setup() { Serial.begin(115200); while(false==mpx5700.begin()) { Serial.println("i2c begin fail,please chack connect!"); delay(1000); } Serial.println("i2c begin success");/* *添加现在环境中的标准气压值用以校准 */ mpx5700.calibration_kpa(110.0); Serial.println("Calibration_kpa success");}void loop() {}运行效果如下所示：
以上就是Arduino驱动MPX5700AP气压传感器（压力传感器）的详细内容，更多请关注创想鸟其它相关文章！
