资料下载
无法通过浏览器直接访问coding，必须使用git工具进行下载：
代码语言：javascript运行次数：0
运行复制“`javascriptgit clone https://e.coding.net/weidongshan/linux/doc_and_source_for_drivers.git“`
视频观看
您可以访问百问网，观看有关驱动程序的全套视频。
两类中断控制器处理流程：链式和层级
资料下载视频观看
下级中断控制器的类别1.1 链式中断控制器(chained)1.2 层级中断控制器(hierarchy)
链式中断控制器的处理流程
层级中断控制器的处理流程

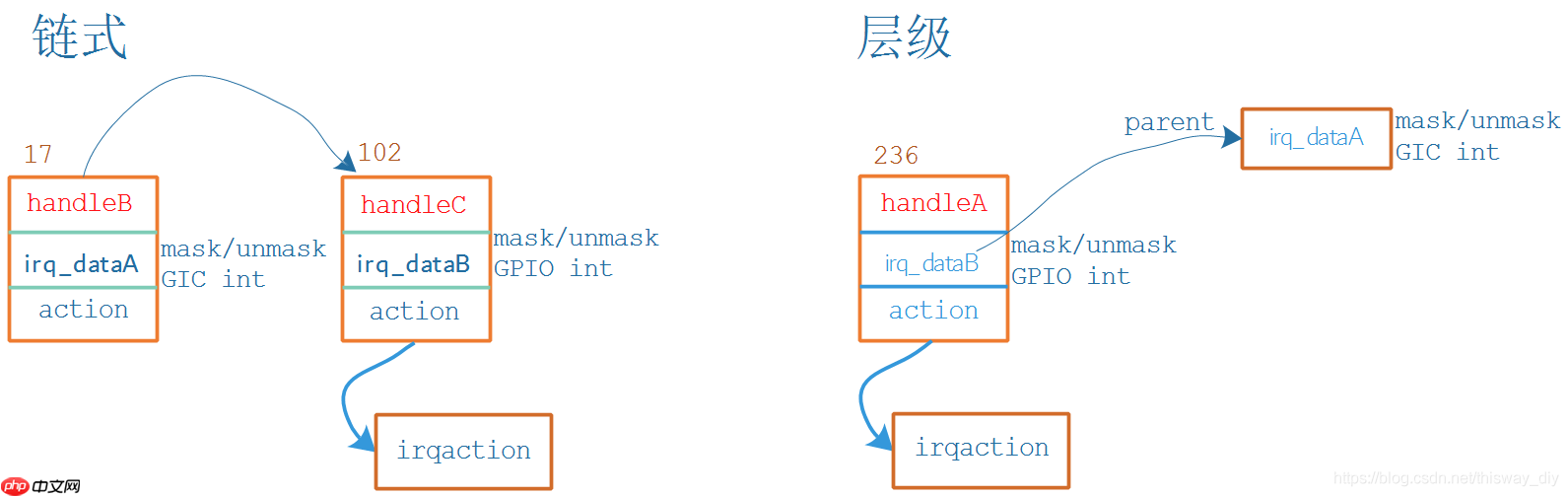

处理流程对比
在这里插入图片描述
参考资料：
Linux kernel的中断子系统之（七）：GIC代码分析Linux 4.9.88内核源码 Linux-4.9.88driversgpiogpio-mxc.cLinux 4.9.88内核源码 Linux-4.9.88archarmbootdtsimx6ull.dtsiLinux 5.4内核源码 Linux-5.4driverspinctrlstm32pinctrl-stm32mp157.cLinux 5.4内核源码 Linux-5.4driversirqchipirq-stm32-exti.cLinux 5.4内核源码 Linux-5.4archarmbootdtsstm32mp151.dtsi下级中断控制器的类别
在后续课程中，我们将GIC之下的中断控制器分为两类：链式(chained)和层级(hierarchy)。这种分类没有官方定义，是我们根据代码概括出来的（Linux内核本来就缺乏文档）。
1.1 链式中断控制器(chained)

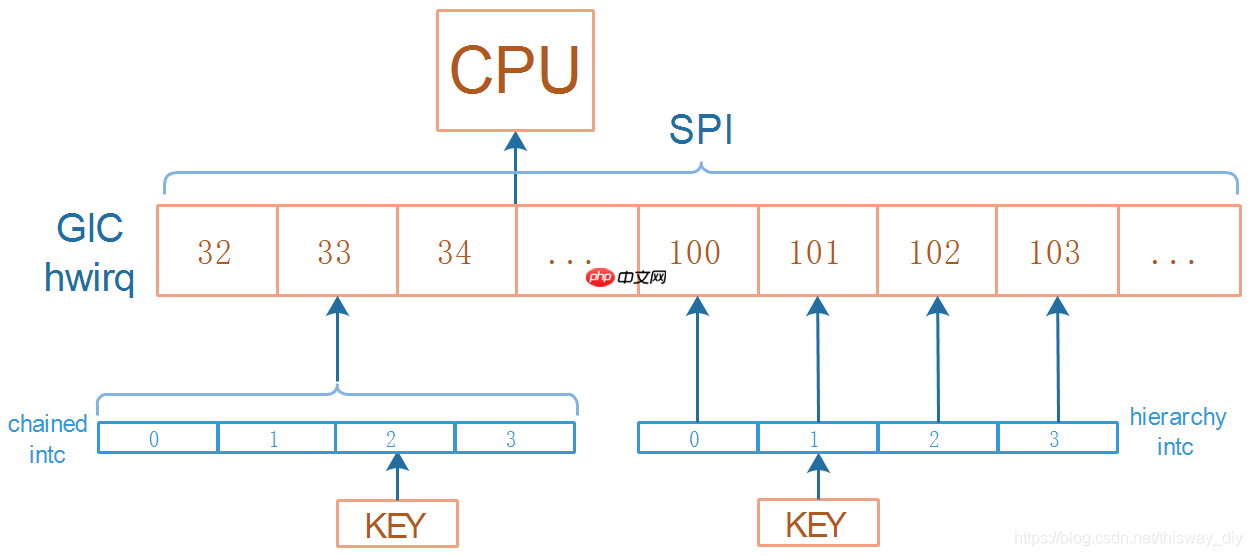

上图中，左边的”chained intc”就是链式中断控制器。当它底下的4个中断触发时，都会导致GIC的33号中断被触发。处理中断时，需要分辨是谁触发了GIC 33号中断，这需要读取”chained intc”中的寄存器。
1.2 层级中断控制器(hierarchy)
Kerqu.Ai
专为电商设计的一站式AI创作平台
202 查看详情
上图中，右边的”hierarchy intc”就是层级中断控制器。它底下的4个中断与GIC中的4个中断一一对应。处理GIC 100~103号中断时，不需要读取”hierarchy intc”的寄存器来分辨是谁触发了中断。
链式中断控制器的处理流程

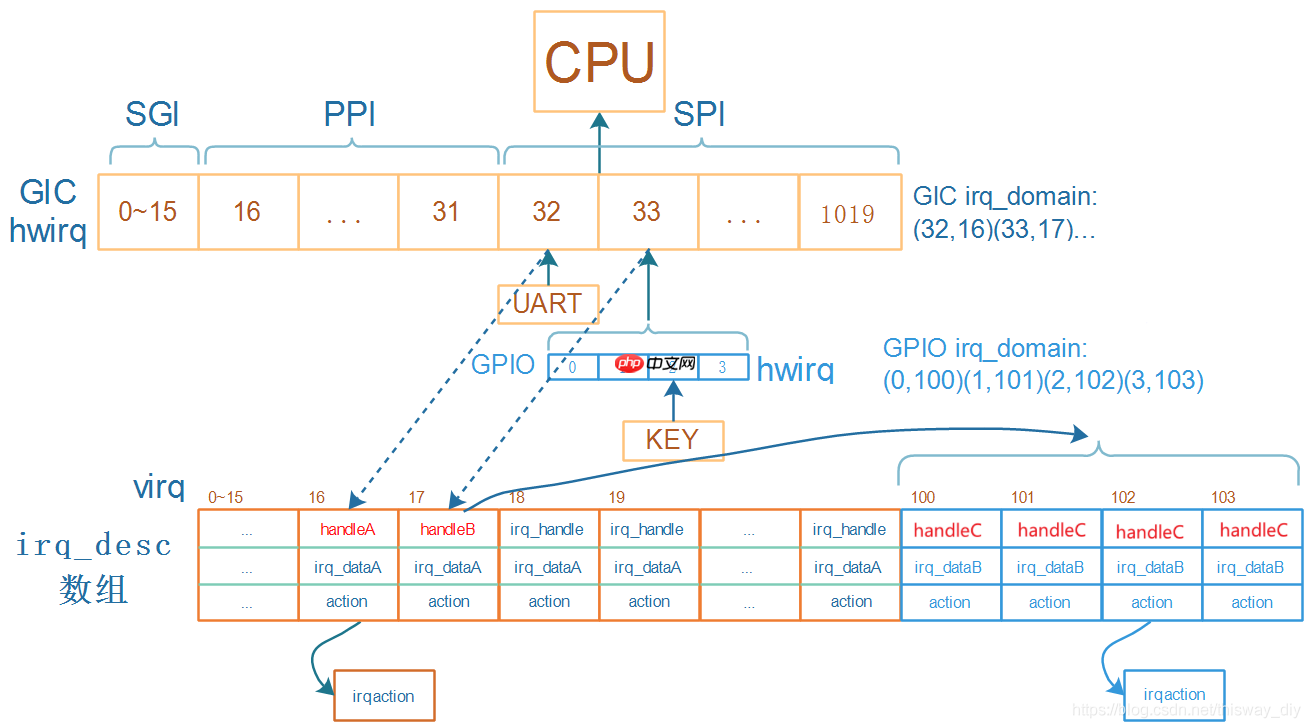

下图中：
handleA、irq_dataA由GIC驱动提供handleB、irq_dataB由GPIO驱动提供handleC也是GPIO驱动提供
假设GPIO模块下有4个引脚，都可以产生中断，都连接到GIC的33号中断。GPIO就是一个链式中断控制器，它底下有4个中断。对于GPIO模块中0~3这四个hwirq，可以一下子分配4个irq_desc（legacy，老方法），也可以用到时再分配（linear，新方法）。假设这4个irq_desc的序号为100~103，在GPIO domain中记录(0,100) (1,101)(2,102) (3,103)。
对于KEY，注册中断时就是：request_irq(102, ...)。
按下KEY时：
程序从GIC中读取寄存器知道发生了33号中断，通过GIC irq_domain可以知道virq为17。处理virq 17号中断：调用irq_desc[17].handle_irq，即handleB。mask/ack中断：调用irq_desc[17].irq_data->irq_chip的函数，即irq_dataA。细分中断源、处理：读取GPIO寄存器，确定是GPIO里2号引脚发生中断。通过GPIO irq_domain可以知道virq为102。处理virq 102号中断：调用irq_desc[102].handle_irq，即handleC。mask/ack中断：调用irq_desc[102].irq_data->irq_chip的函数。调用irq_desc[102].action链表中用户注册的函数。unmask中断：调用irq_desc[102].irq_data->irq_chip的函数。unmask中断：调用irq_desc[17].irq_data->irq_chip的函数。层级中断控制器的处理流程

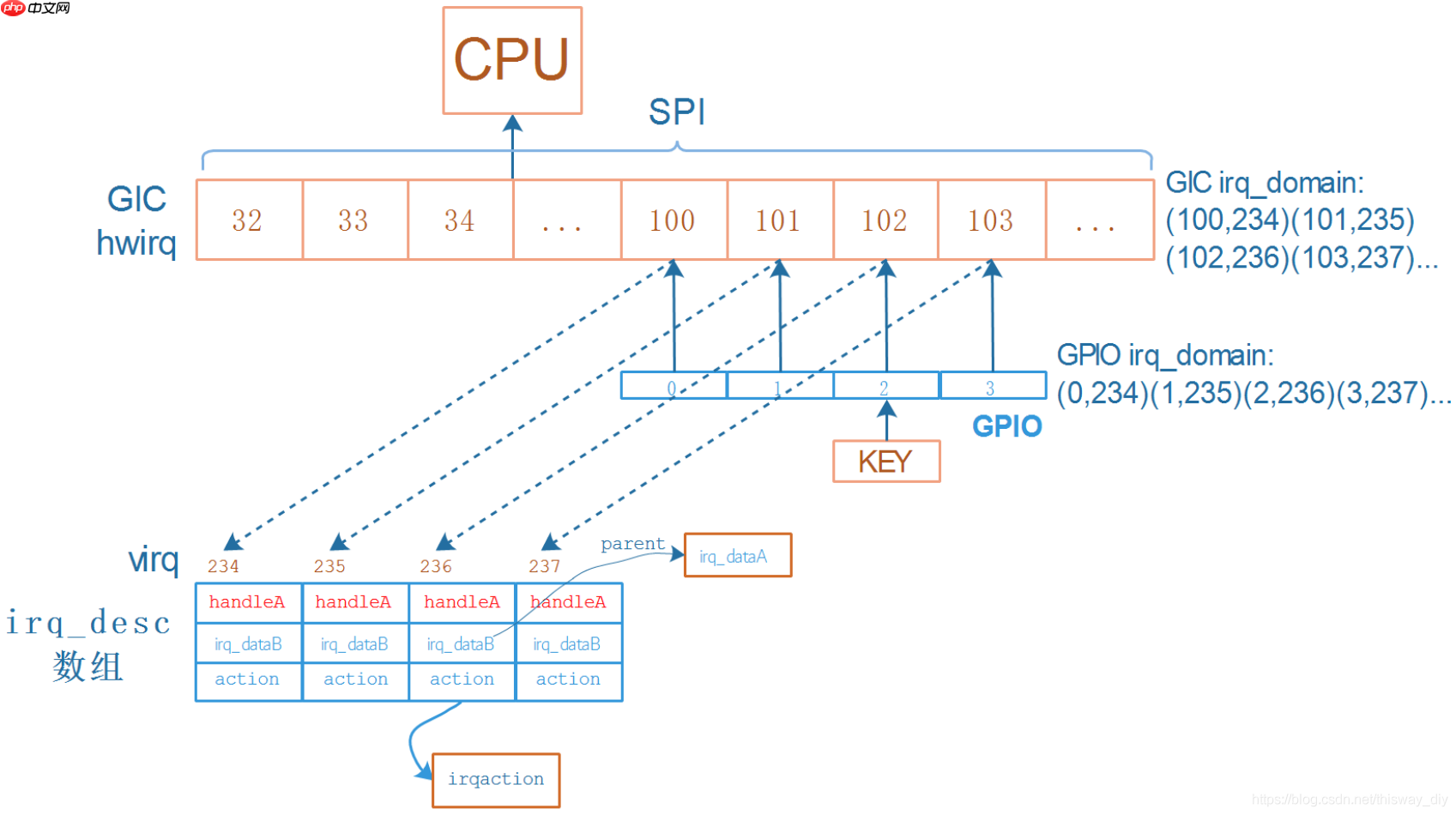

下图中：
handleA、irq_dataA由GIC驱动提供irq_dataB由GPIO驱动提供，不需要handleB
假设GPIO模块下有4个引脚，都可以产生中断，分别链接到GIC的100~103号中断。GPIO就是一个层级中断控制器。对于GPIO模块中0~3这四个hwirq，分配四个irq_desc，用到时再分配。假设这4个irq_desc的序号为234~237。在GIC domain中记录(100,234) (101,235)(102,236) (103,237)，在GPIO domain中记录(0,234) (1,235)(2,236) (3,237)。
对于KEY，注册中断时就是：request_irq(236, ...)。
按下KEY时：
程序从GIC中读取寄存器知道发生了102号中断，通过GIC irq_domain可以知道virq为236。处理virq 236号中断：调用irq_desc[236].handle_irq，即handleA。mask/ack中断：调用irq_desc[236].irq_data->irq_chip的函数，即irq_dataB。它会调用父级irq_dataA->irq_chip的函数。调用irq_desc[236].action链表中用户注册的函数。unmask中断：调用irq_desc[236].irq_data->irq_chip的函数，即irq_dataB。它会调用父级irq_dataA->irq_chip的函数。处理流程对比
以上就是Linux系统驱动之两类中断控制器处理流程_链式和层级的详细内容，更多请关注创想鸟其它相关文章！
