0 (1).jpg工作中完成一个项目之后往往会花一些时间编写文档，画程序流程图。这样的好处是方便交接项目，后续也能够快速回忆。画流程图的软件有很多, 比如常用的process，百度脑图，缺点是流程图只能以图片保存放到代码目录中，后续更改很麻烦。
这里参考Buildroot 开源库中使用的工具Graphviz ，根据相应的规则自动生成流程图。
Graphviz简介
Graphviz(英文: Graph Visualization Software的缩写) 是一个由AT&T开发的图形绘制工具，用于绘制DOT语言脚本描述的图形。支持多种格式输出，在windows、Linux、Mac上都可以顺利运行。
安装
Ubuntu或Debian下安装很简单
使用示例
Dot是开源工具包Graphviz上用来画图的一门脚本语言。通过布局引擎解析脚本得到图像，然后可以将图像导出为各种格式以满足需求。有了它，我们就可以很方便地通过编写脚本来画各种结构示意图和流程图。
第一步: 编写以dot为后缀的文件hello.dot
代码语言：txtsvg width=”16″ height=”16″ viewBox=”0 0 16 16″ fill=”none” xmlns=”http://www.w3.org/2000/svg”>复制
digraph { hello -> world;}第二步: 使用dot命令编译
完整的命令为:
-T png 表示输出格式为png，可以设置的格式有pdf、svg、gif、dia等格式
第三步: 最终结果
结果实际过程中画流程图往往根据项目的实际情况, 这里提供一些基础的例子供参考.
例子1 : 简单有向图
代码语言：txt复制
digraph graphname{// 定义有向图,graphname表示图的名字 a -> b; //定义一个有向边,它从起始指向结束节点 b -> c; a -> c;}编译生成
例1例子2 : 带标签的简单有向图
代码语言：txt复制
digraph graphname{ T [label="Teacher"] // node T P [label="Pupil"] // node P T->P [label="Instructions", fontcolor=darkgreen] // edge T->P}编译生成
例2例子3：同样的图，不同的形状和颜色
代码语言：txt复制
digraph graphname { T [label="Teacher" color=Blue, fontcolor=Red, fontsize=24, shape=box] // node T P [label="Pupil" color=Blue, fontcolor=Red, fontsize=24, shape=box] // node P T->P [label="Instructions", fontcolor=darkgreen] // edge T->P}编译生成

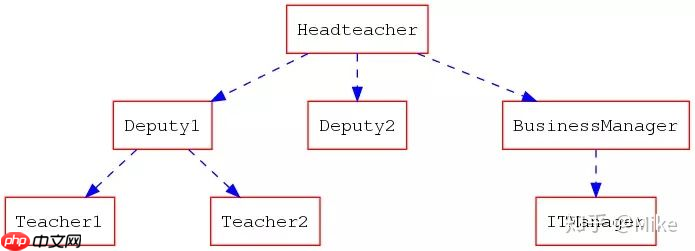

例3例子4 : 定制模板
单独地去定义每一个节点其实很浪费时间的，这个模板会让你事半功倍。
代码语言：txt复制
digraph hierarchy { nodesep=1.0 // increases the separation between nodes node [color=Red,fontname=Courier,shape=box] //All nodes will this shape and colour edge [color=Blue, style=dashed] //All the lines look like this Headteacher->{Deputy1 Deputy2 BusinessManager} Deputy1->{Teacher1 Teacher2} BusinessManager->ITManager {rank=same;ITManager Teacher1 Teacher2} // Put them on the same level}编译生成
例4关注程序手艺人,订阅号中输入流程图模板关键字，获取更多的参考模板。
