启动CATIA软件后，首先点击“文件”菜单中的“打开”选项，选择一个已有的零件文件进行加载。
加载完成后，依次进入“开始”菜单，选择“机械设计”模块，然后点击“工程制图”功能，即可进入制图环境。

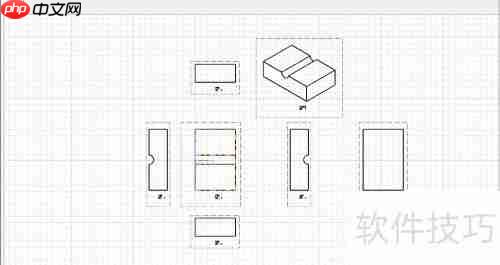

在随后弹出的设置窗口中，可先选择所需的图纸布局和样式。用户可根据实际需求调整自动布局中的各项参数，图纸格式也支持自定义编辑，设置完毕后点击确认完成配置。
Pyth%ignore_a_1%n Tutorial 新手入门指南PDF版
Python Tutorial ——Python新手入门指南 PDF版，内容包括： Whetting Your Appetite 开胃菜 Using the Python Interpreter使用Python解释器 More Control Flow Tools 流程控制 Data Structures数据结构 Errors and Exceptions错误和异常 标准库概览……&hell
0 查看详情

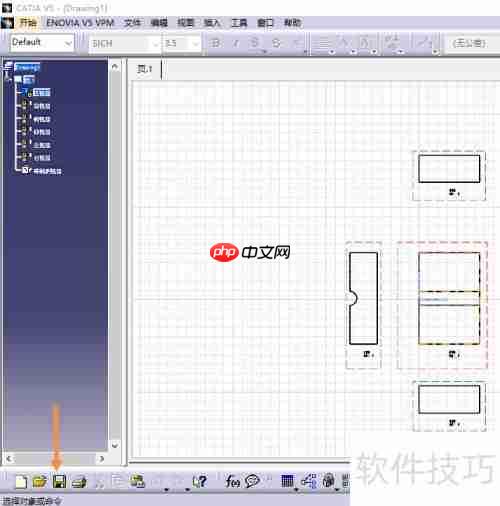

最后，执行保存操作，将工程图文件存储至指定路径。
通过以上步骤可以看出，CATIA在生成工程图方面具有高效便捷的优势，尤其面对结构复杂的零件时，相较传统CAD软件更能显著提升绘图效率与准确性。
以上就是CATIA工程制图入门指南的详细内容，更多请关注创想鸟其它相关文章！
