对于很多diy装机的朋友刚开始装机会觉得%ignore_a_1%跳线可能是比机箱走线更令人头疼的一个问题，毕竟仅仅走线乱是不影响使用的，而跳线出错可能就会造成一些硬件无法使用甚至损坏，一个个排查问题反而更累心。其实只要弄明白其实挺简单的，今天小编在这里将对主板各个重要跳线接针进行介绍，下次碰到看一眼就能明白。
目前基本大部分主板的针脚数量和颜色都一样，有些时候根据品牌型号，针脚的位置和数量会有不同的变化。
开关重启：PWR(右下)
开关是跳线最为重要的一环，作为开关的针脚一般与众不同，两个针是一组，控制着电源灯、硬盘灯、开关和重启四个连线，这几个针不管什么主板都会在放一起，辨识度很高。
黄色是电源LED灯，对应Power LED跳线，注意正负极的方向，一般为左+，右-。
红色为硬盘LED灯，对应HDD LED跳线，注意正负极的方向，一般为左+，右-。
橘色是开关机针脚，对应Power SW跳线，不用理会正负极。
青色是重启针脚，对应RESET SW跳线，不用理会正负极。
开关针脚比较重要，根据不同的主板表现为Power SW、PW、PWR、PWRBTN、POWER以及ON/OFF，不要疑惑，以上这几个都是开关的意思，20HN举例的这款就是其中的PWR。
CPU散热器：CPU_FAN(右上、左右两边)

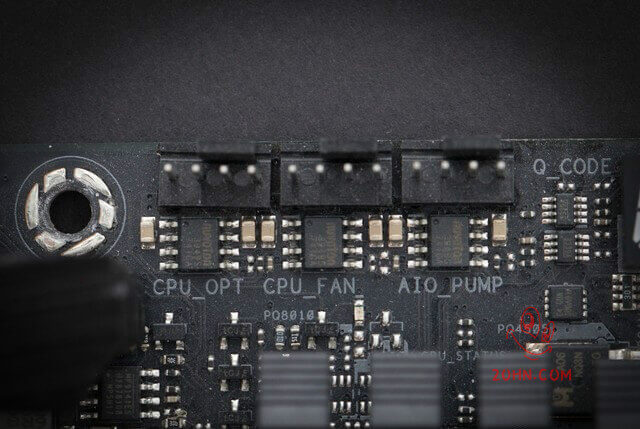

CPU散热器跳线同样比较重要的一方面，风扇的针脚也影响着是否能够顺利开机以及监控等方面，下图有三个散热的针脚，CPU_OPT、CPU_FAN以及AIO_PUPM，分别对应以下几个散热环境。
CPU_OPT：水冷水泵供电
CPU_FAN：CPU散热风扇供电
AIO_PUPM：专用水泵供电
其中CPU_FAN是每个主板必备的针脚，而CPU_OPT和AIO_ PUPM有些主板会没有。理论上这些接针是可以通用的，但是如果将CPU_FAN（4针）插到三针的水冷供电可能会造成控温功能失效，所以最好还是对应插线。
机箱USB：USB(右中、下中)
主板的USB接口除了I/O区域的那些，还有一部分以接针的形式放在了周围，这是为了给机箱前置USB接口提供跳线。USB接口主要分为USB 2.0、USB 3.0，较新的主板会有USB 3.1、3.2接口。

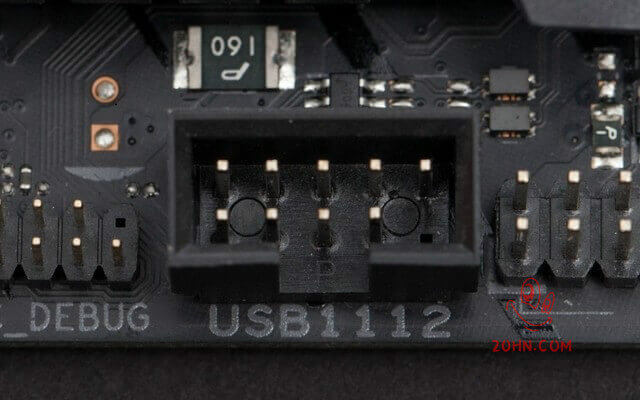

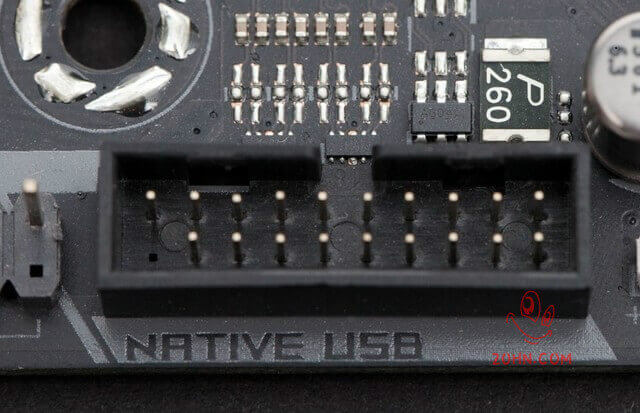

上图的USB 1112是USB 2.0的接口，后面的1112是编号，一般不用理会，特征为上5针下4针名字带USB的接口。
v8.3Shop7z网上购物系统时尚版
Shop7z商城系统时尚版支持支付宝、微信支付等多种常用接口，电脑版与手机版与APP无缝结合数据一体!支持图片批量上传，一次性可上传任意张图片，支持多种在线支付接口，如支付宝、网银在线、财付通等接口，支持多级商品分类划分功能，可以方便的划分各商品类别的上下级关系，支持新订单邮件自动通知功能，支持单商品多分类展示功能，订单方面设计完美，如支持订单模糊查询、订单状态的编辑及打印等功能，灵活的导航可以设
691 查看详情
USB 3.0又名USB 3.1 Gen 1，这个接口明显的标志就是19针（多余的一针是为了防止插反），同时有些USB 3.0会在主板上标明为F_USB 3.0。

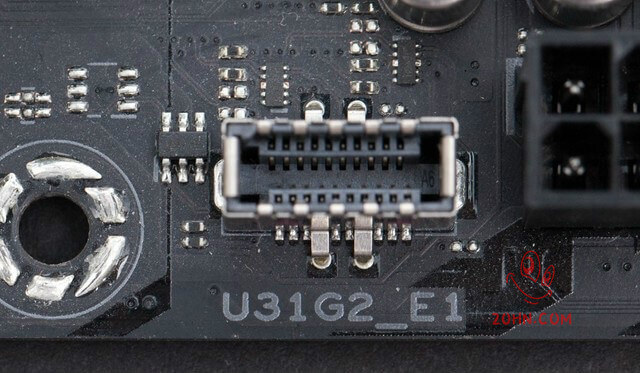

上图是USB 3.１接口，U31G2_E1其实是USB 3.1 Gen ２的缩写，也就是没改名的USB 3.１，这个接口代表的是机箱前置USB 3.1接口。
音频：AAFP(左下)

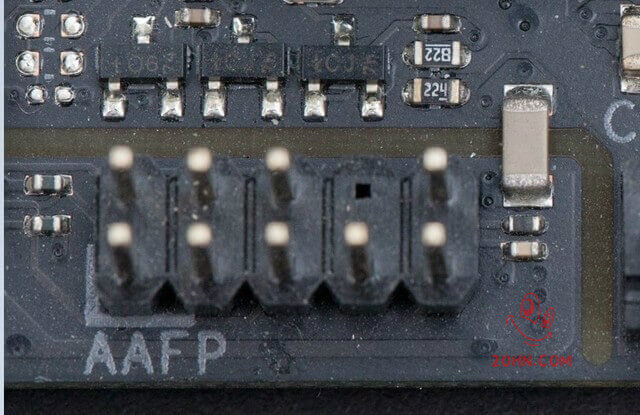

音频针脚是接机箱前面板麦克风和音频口，上４针下５针，有的主板还会命名为FP AUDIO等。
机箱风扇：CHA_FAN(右上、左中)

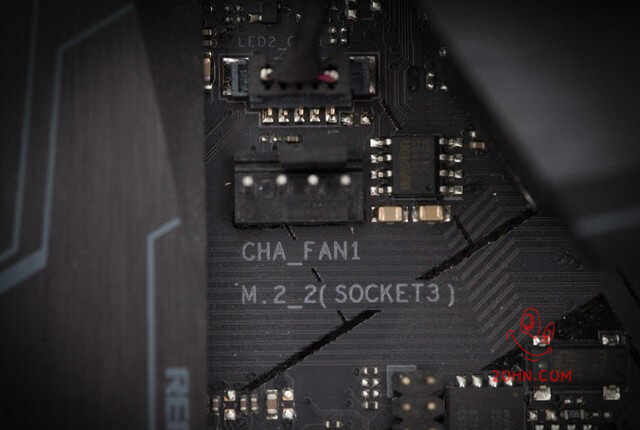

机箱风扇的针脚是CHA_FAN或SYS_FAN，这个针脚是给机箱风扇供电的接口，有一些主板会配备多个风扇接口，区别就是FAN后面的1、2编号。注意不要和CPU_FAN搞混。
灯光：RGB(右上)
主板的灯效名字为带有RGB，有电压提示，根据风扇的规格进行选择。

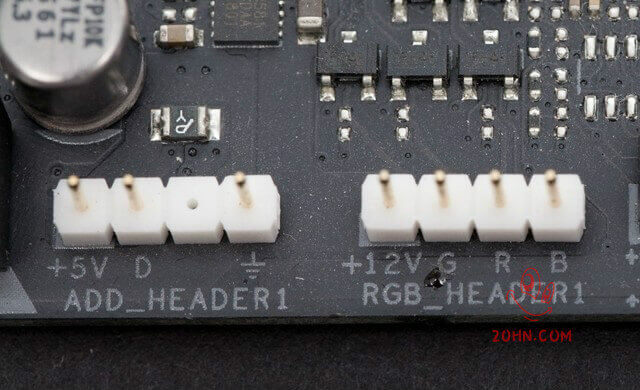

RGB灯针有两种，图中也可以看到左边的为3针，而右边的为4针，3针的光效可以通过编程让不同的灯组显示不同的颜色，不能正反双插。4针的光效是让LED灯都显示相同的光效，不支持正反双插，4针RGB灯针要注意正负极。（+12v上方带白框的底座为正极）
注意：3针的接口为5V的供电，而4针的接口为12V供电，两者并不通用，强行插入使用可能会对主板或灯灯造成损坏！
一些机箱带LED/RGB SW两针的跳线，是接灯效控制器的，如没有单独购买控制器，不需理会。
蜂鸣警报：SPEAKER(右下)

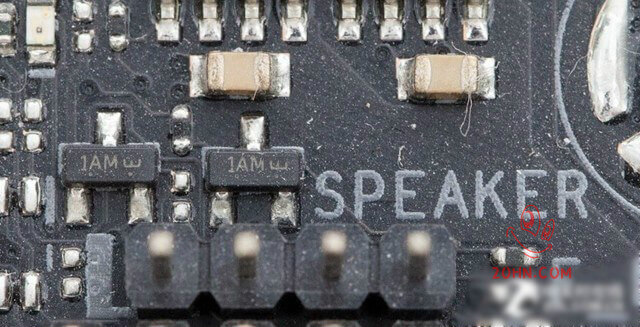

最后就是主板的报警针了，名为SPEAKER，采用４针设计，插上之后主板出现问题就会出现声音的提示，不插也不影响使用。
