在绘制%ign%ignore_a_1%re_a_1%图纸的过程中,大家或许都会碰到这样的情况:多种类型的线路,比如电源线p、电话线t、信号线s、广播线b等,如果仅仅用普通的直线来表示,可能会显得不够清晰明了。尽管可以利用单点划线、双点划线、虚线等多种线型加以区分,但有没有一种更为直观的表现形式呢?答案是肯定的。我们完全可以借助带有字符标记的线型来表示各种线路(而不是像传统方法那样通过中断直线插入文字,那样操作起来相当麻烦)。例如,信号线就可以采用这种表示方式,既简单又直观,从而大幅提升图纸的易读性。
1、 下面以信号线S为例进行详细说明:
2、 首先创建一个名为信号线的新.lin文件。

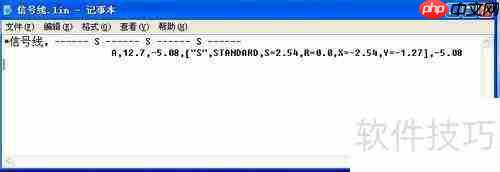

3、 打开记事本,编辑此文件,输入如下内容(可以直接复制粘贴)。
4、 将记事本中的txt后缀修改为lin,例如生成名为信号线.lin的文件。

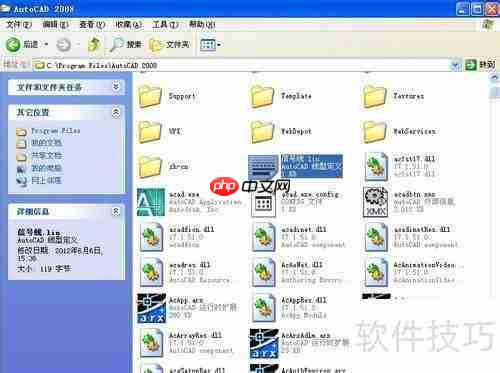

5、 把生成的信号线.lin文件复制到AutoCAD2008软件的安装目录下。
ProfilePicture.AI
在线创建自定义头像的工具
67 查看详情

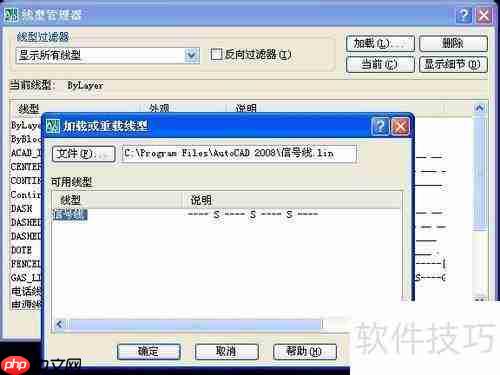

6、 在启动AutoCAD2008之后,依次点击格式与线型,这将打开一个对话框。在这个对话框里点击加载按钮,接着会出现一个新对话框,从中选择文件并加载先前制作好的信号线.lin文件(它应该位于AutoCAD2008的安装目录里)。当加载成功后,勾选信号线选项,然后点击确定完成配置。

7、 建立新的图层,并选择刚才加载的信号线。
8、 按照正常的绘图流程进行操作,就能得到想要的线型效果。
以上就是CAD中带字母或文字的直线如何绘制的详细内容,更多请关注创想鸟其它相关文章!
