经验12中介绍了创建独立块文件的方法，这种方法可以直接插入引用。不过，本节将为大家介绍一种更为便捷的方式——利用天正软件来制作设备。接下来，我们将具体讲解如何操作，希望可以给大家带来帮助！

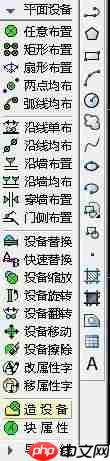

1、 在天正菜单里有平面设备以及造调昆设备这两个选项。

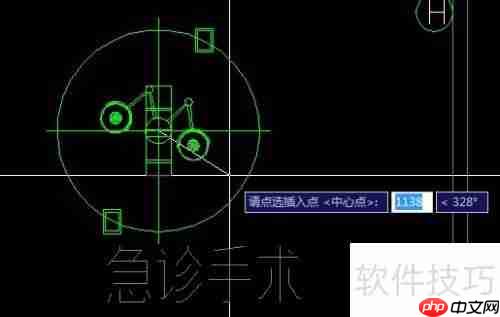

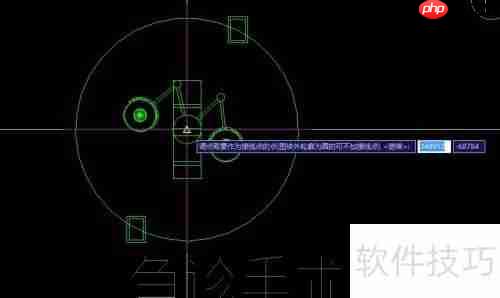

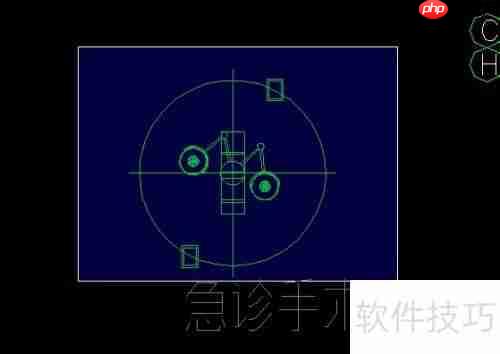

2、 选择需要创建设备的图形，点击确定按钮，接着指定插入点（通常是中心点）。这个插入点是在设备生成之后，后续调用该设备时所依据的位置。这里我们以圆心作为插入点。指定好插入点后，还需要选择接线点，但由于这种常用的图块不需要连线（天正电气里的设备一般都需要连线），所以可以直接跳过这一步骤并确认完成设置。

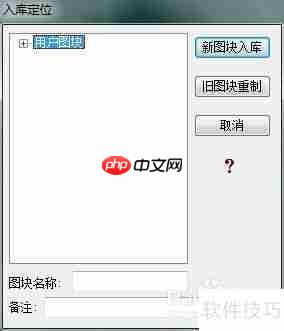

3、 确认无误后，打开出入库定位对话框，将名称更改为手术台，并选择一个用户图块区域（此处选择了下方的箱柜），点击新图块入库，这样就成功地将图块保存起来了！
Linfo AI 是一款AI驱动的 Chrome 扩展程序，可以将网页文章、行业报告、YouTube 视频和 PDF 文档转换为结构化摘要。
104 查看详情

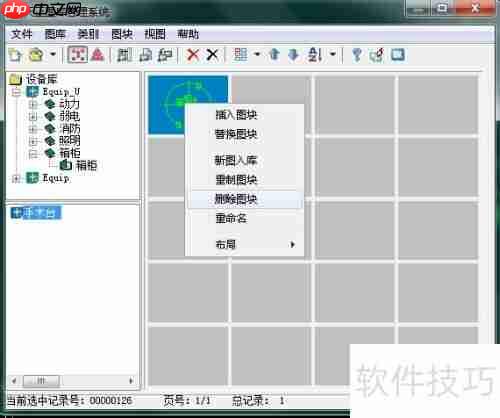

4、 图块入库完成后，接下来就是对其进行管理和尝试调用。通过天正菜单里的设置-图库管理-图库-设备库，在箱柜中找到刚刚入库的新设备——手术台，右键点击可以对图块进行修改。

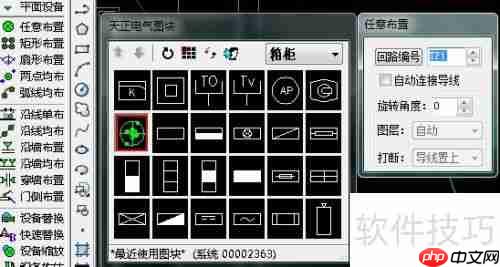

5、 在天正菜单中，使用平面设备任意布置箱柜功能，选中手术台后，就可以在图纸上插入相应的图块了。
以上就是天正电气CAD使用技巧：快速掌握设备创建方法的详细内容，更多请关注创想鸟其它相关文章！
