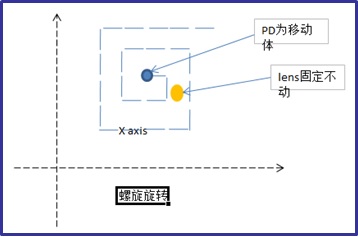

螺旋队列算法的逆向方法，控制两轴马达按螺旋轨迹运动，如下图。
1.螺旋队列算法分析

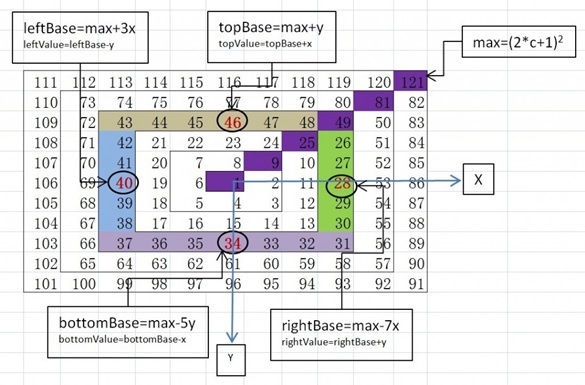

下图是螺旋队列。设1的坐标是（0，0），x方向向右为正，y方向向下为正，例如，7的坐标为（-1，-1），2的坐标为（1，0）。编程实现输入任意一点坐标（x，y），输出所对应的数字！（转自网络）
每圈最大值max=(2*c+1)(2*c+1)，c为由内往外的圈数。
这些基准值与max之间的差分别是1C（上边），3C（左边），5C（下边），7C（右边）（C表示当前圈数），在上边和下边，y坐标表示（或等于）圈数（即C=y），而在左边和右边，x坐标表示（或等于）圈数（即C=x）。因此前面提到的差值又可用坐标表示成1y，3x，5y，7x。
代码实现：
private static Object spiral(int x, int y) { int c = max(abs(x), abs(y));// 当前坐标所在圈 int max = (c * 2 + 1) * (c * 2 + 1);// 当前圈上最大值 if (y == -c) { // 上边 return max + (x + y); } else if (x == -c) {// 左边 return max + (3 * x - y); } else if (y == c) {// 下边 return max + (-x - 5 * y); } else {// 右边 return max + (-7 * x + y); } }
2.螺旋运动
首先自定义坐标运算，表示PD的逻辑位置。
struct Coordinate { public int X; public int Y; public Coordinate(int a, int b) { X = a; Y = b; } public static bool operator ==(Coordinate loc1, Coordinate loc2) { return (loc1.X == loc2.X) && (loc1.Y == loc2.Y); } public static bool operator !=(Coordinate loc1, Coordinate loc2) { return !(loc1 == loc2); } public override bool Equals(object loc) { return this == (Coordinate)loc; } public override int GetHashCode() { return base.GetHashCode(); } public static Coordinate operator -(Coordinate loc1, Coordinate loc2) { return new Coordinate(loc1.X - loc2.X, loc1.Y - loc2.Y); } public static Coordinate operator +(Coordinate loc1, Coordinate loc2) { return new Coordinate(loc1.X + loc2.X, loc1.Y + loc2.Y); } public override string ToString() { return "(" + X + "," + Y + ")"; } }
然后逆向方法，根据步数算出x，y坐标。
public Coordinate ToLocation(int step, int pulse) { int c = (int)Math.Ceiling((Math.Sqrt(step) - 1) / 2); int max = (int)Math.Pow(2 * c + 1, 2); int x, y; y = -c;//top x = -(max + y - step); if (Math.Abs(x) <= Math.Abs(y)) { this.location.X = x * pulse; this.location.Y = y * pulse; return this.location; } x = -c;//left y = max + 3 * x - step; if (Math.Abs(y) <= Math.Abs(x)) { this.location.X = x * pulse; this.location.Y = y * pulse; return this.location; } y = c;//bottom x = max - 5 * y - step; if (Math.Abs(x) <= Math.Abs(y)) { this.location.X = x * pulse; this.location.Y = y * pulse; return this.location; } x = c;//right y = -(max - 7 * x - step); this.location.X = x * pulse; this.location.Y = y * pulse; //LocChange(); return this.location; }
最后，根据坐标的变化实现运动。
public void Start() { Coordinate moveToLoc, currentLoc, deltaLoc; currentLoc = ToLocation(1, 0); logInfo = string.Format("{0}: {1}{2}.", DateTime.Now.ToString("HH:mm:ss"), "the start location is ", currentLoc.ToString()); log.SaveLogToTxt(logInfo); logInfo = string.Format("{0}: {1}.", DateTime.Now.ToString("HH:mm:ss"), "begin to move... "); log.SaveLogToTxt(logInfo); for (int step = 1; step RoRESTarget //break; } logInfo = string.Format("{0}: {1}.", DateTime.Now.ToString("HH:mm:ss"), "move done"); log.SaveLogToTxt(logInfo); logInfo = string.Format("{0}: {1}{2}.", DateTime.Now.ToString("HH:mm:ss"), "the current location is ", currentLoc.ToString()); log.SaveLogToTxt(logInfo); }
以上就是 从0自学C#07–螺旋队列和螺旋运动的内容，更多相关内容请关注PHP中文网（www.php.cn）！
