需求描述：
在公司老旧系统里，数据库表很多，但是在设计之初并没有建立好关系图，导致新人刚入职,面对n个库，每个库几百张表，很不方便。
例如：公司某一个系统的库有三百张表，在不熟悉项目的情况下，打开数据库看到一列列的表，很不清晰，对新入职同事很不友好。
需求分析：

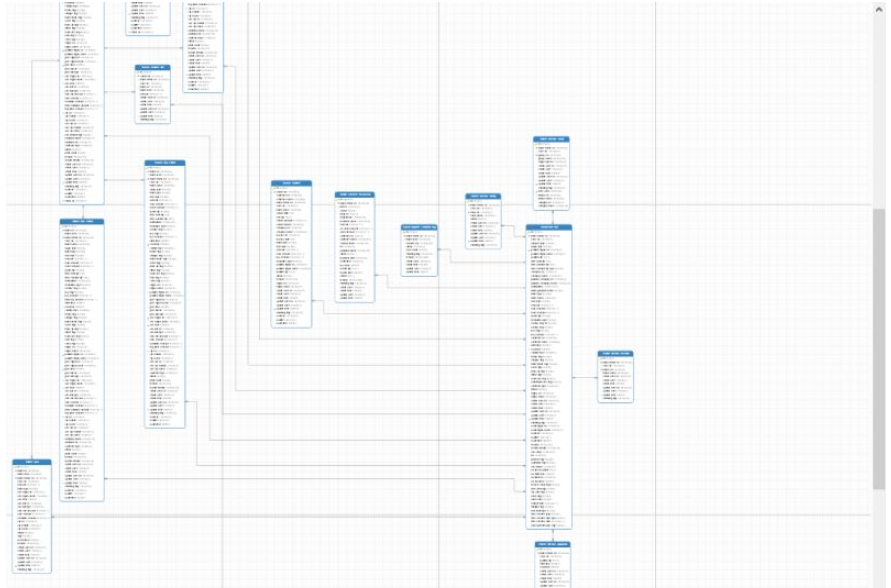

我们一个系统里，可能有很多个模块，例如商城系统中有商品模块、券模块、店铺模块等，没个模块都有几十张表，每个模块需要生成如下关系图：（吐槽一下，Navicat逆向的图没PowerDesigner好看）
技术方案：
使用工具：Navicat
Navicat是国内的一款数据库客户端，内置有模型功能，可以实现需求中，选中一个模块的所有表，逆向表到模型，从而生成ER图，但如果选中表中，没有外键关联，生成出来的模型，并没有像需求中那样，有直观的线连接，所以需要给对应表生成外键SQL。

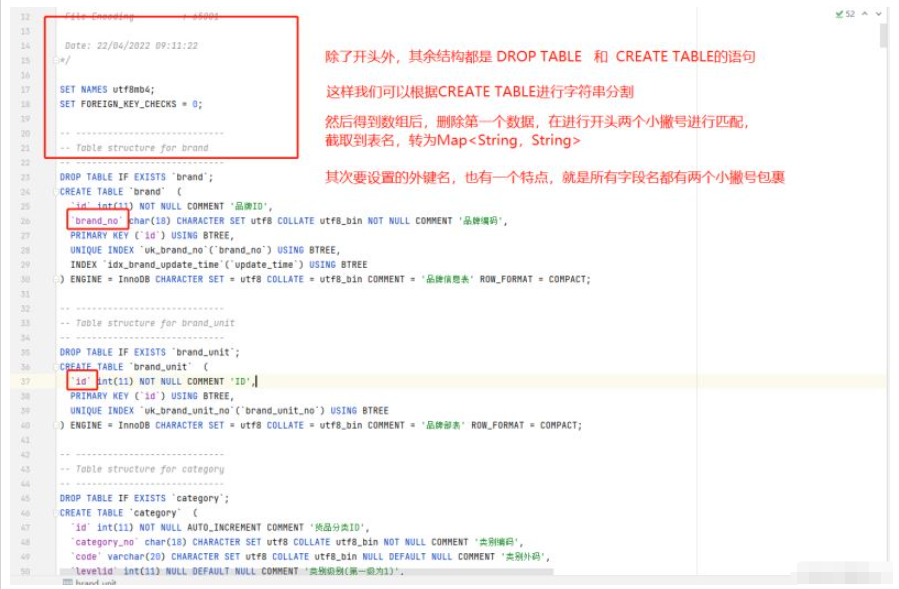

从Navicat中选中所有表导出为SQL时发现下图规律
解决方案：
1. 把每个表语句拆分出来
2. 主表与关联表，主表不需要生产外键，关联表可以通过小撇号判断是否需要外键
3. 说再多文字不如读一遍代码更清晰
package com.example.demo; import java.io.BufferedReader;import java.io.IOException;import java.io.InputStream;import java.io.InputStreamReader;import java.nio.file.Files;import java.nio.file.Paths;import java.util.ArrayList;import java.util.Arrays;import java.util.HashMap;import java.util.List;import java.util.Map;import java.util.Set;import java.util.stream.Collectors; public class MysqlERGenerate { public static void main(String[] args) throws IOException { StringBuilder builder = new StringBuilder(); // 输入从Navicat导出的表结构sql文件 将文件读取出来 放入字符串中 InputStream is = Files.newInputStream(Paths.get("C:UsersadminDesktopddl.sql")); String line; BufferedReader reader = new BufferedReader(new InputStreamReader(is)); line = reader.readLine(); while (line != null) { builder.append(line); builder.append(""); line = reader.readLine(); } reader.close(); is.close(); String sql = builder.toString(); // 按照规律 使用CREATE TABLE进行分割 并删掉一个文件注释部分 String[] split = sql.split("CREATE TABLE"); List list = new ArrayList(Arrays.asList(split)); list.remove(0); // 使用开头两个小撇号进行截取 得到表名 转为Map Map collect = list.stream().collect(Collectors.toMap(k -> { int firstIndex = k.indexOf("`"); return k.substring(++firstIndex, k.indexOf("`", firstIndex)); }, v -> v)); // 需要创建外键的字段与对应的主表名称 Map Map foreignKey = new HashMap(); foreignKey.put("ticket_no", "ticket"); foreignKey.put("ticket_define_no", "ticket_define"); foreignKey.put("pro_no", "pro_main"); // 循环判断，生成外键SQL Set foreignKeyFields = foreignKey.keySet(); for (String mainTableName : collect.keySet()) { String val = collect.get(mainTableName); for (String field : foreignKeyFields) { if (!mainTableName.equals(foreignKey.get(field)) && val.indexOf("`" + field + "`") > 0) { String createForeignKeySql = String.format("alter table %s add foreign key %s(%s) references %s(%s);", mainTableName, mainTableName + field + System.currentTimeMillis(), field, foreignKey.get(field), field); System.out.println(createForeignKeySql); } } } }}
运行效果：只复制出部分，实际远比这个多
alter table pro_param add foreign key pro_parampro_no1650765563395(pro_no) references pro_main(pro_no);alter table pro_shop_priority_his_20200805 add foreign key pro_shop_priority_his_20200805pro_no1650765563423(pro_no) references pro_main(pro_no); alter table ticket_define_shop add foreign key ticket_define_shopticket_define_no1650765563423(ticket_define_no) references ticket_define(ticket_define_no);alter table ticket_define_item add foreign key ticket_define_itemticket_define_no1650765563425(ticket_define_no) references ticket_define(ticket_define_no); alter table ticket_his_2019 add foreign key ticket_his_2019ticket_no1650765563432(ticket_no) references ticket(ticket_no);alter table ticket_his_2018 add foreign key ticket_his_2018ticket_no1650765563433(ticket_no) references ticket(ticket_no);
外键语句不要去开发测试生产等环境执行，要自己在本地新建库
新建库时，只转结构就好，不然数据多了，外键语句执行特慢

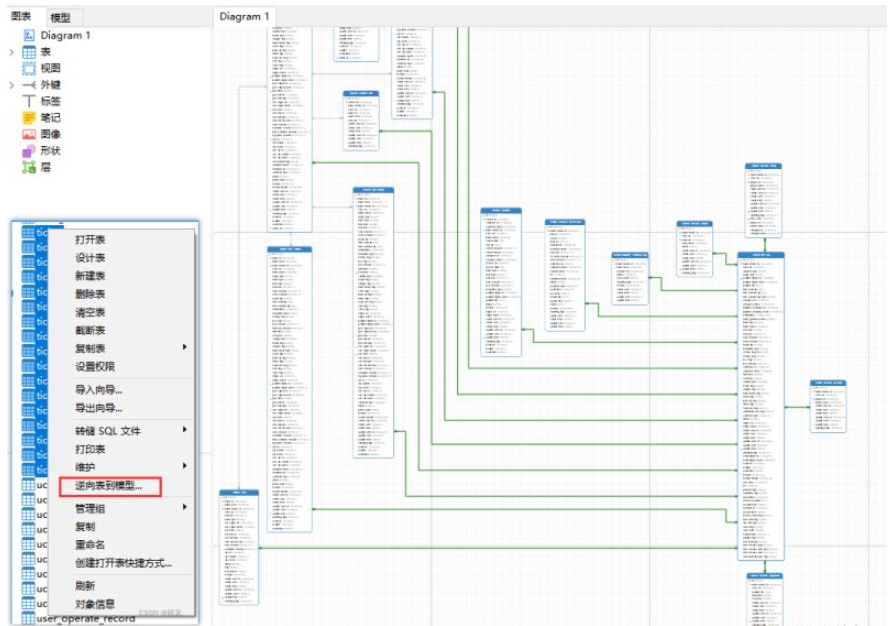

结束后，想要那些表之间的关系图，只需要选中后逆向表到模型即可得到需求中的效果
