本文主要和大家介绍了canvas线条的属性详解的相关资料，小编觉得挺不错的，现在分享给大家，希望能帮助到大家。
一、线条的帽子lineCap
取值：butt(默认值),round圆头,square方头
var canvas=document.getElementById("canvas");canvas.width=800;canvas.height=800;var context=canvas.getContext("2d");context.lineWidth=40;context.strokeStyle="#005588";//三个beginpath()画了3条平行线context.beginPath();context.moveTo(100,200);context.lineTo(700,200);context.lineCap="butt";context.stroke();context.beginPath();context.moveTo(100,400);context.lineTo(700,400);context.lineCap="round";context.stroke();context.beginPath();context.moveTo(100,600);context.lineTo(700,600);context.lineCap="square";context.stroke();//baselinecontext.lineWidth=1;context.strokeStyle="#27a";context.moveTo(100,100);context.lineTo(100,700);context.moveTo(700,100);context.lineTo(700,700);context.stroke();
round做动画的时候需要圆角可以直接画，linecap的效果只能用于线段的开始处和结尾处，不能用于连接处。
lineCap=”square”可以用来在线段闭合时候完全闭合，但是还是推荐使用clothPath()闭合。
var canvas=document.getElementById("canvas");canvas.width=800;canvas.height=800;var context=canvas.getContext("2d");context.beginPath();context.moveTo(100, 350);context.lineTo(500,350);context.lineTo(500,200);context.lineTo(700,400);context.lineTo(500,600);context.lineTo(500,450);context.lineTo(100,450);context.lineTo(100,350);// context.closePath(); //推荐context.lineWidth=10;context.lineCap="square"; //不推荐context.fillStyle="yellow";context.strokeStyle="#058"context.fill();context.stroke();
二、画一个五角星，说明线条其它状态属性
圆上的五个角平分360°，每个角72°，90°-72°=18°
小圆上的角平分72°，18°+36°=54°
角度转弧度——弧度=角度*π/180 即（18+i*72）*Math.PI/180

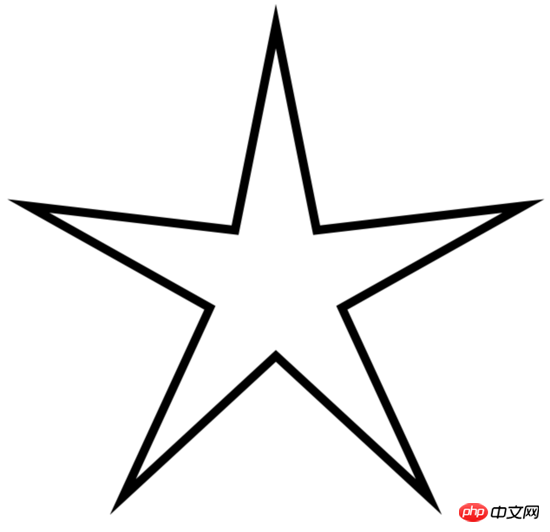

var canvas=document.getElementById("canvas");canvas.width=800;canvas.height=800;var context=canvas.getContext("2d");context.beginPath();//角度转弧度：除以180*PIfor(var i=0;i<5;i++){ context.lineTo(Math.cos((18+i*72)/180*Math.PI)*300+400, -Math.sin((18+i*72)/180*Math.PI)*300+400); context.lineTo(Math.cos((54+i*72)/180*Math.PI)*150+400, -Math.sin((54+i*72)/180*Math.PI)*150+400);}context.closePath();context.lineWidth=10;context.stroke();
封装成函数：
window.onload=function(){ var canvas=document.getElementById("canvas"); canvas.width=800; canvas.height=800; var context=canvas.getContext("2d"); context.lineWidth=10; drawStar(context,150,300,400,400)} function drawStar(ctx,r,R,x,y,){ ctx.beginPath(); //角度转弧度：除以180*PI for(var i=0;i<5;i++){ ctx.lineTo(Math.cos((18+i*72)/180*Math.PI)*R+x, -Math.sin((18+i*72)/180*Math.PI)*R+y); ctx.lineTo(Math.cos((54+i*72)/180*Math.PI)*r+x, -Math.sin((54+i*72)/180*Math.PI)*r+y); } ctx.closePath(); ctx.stroke();}

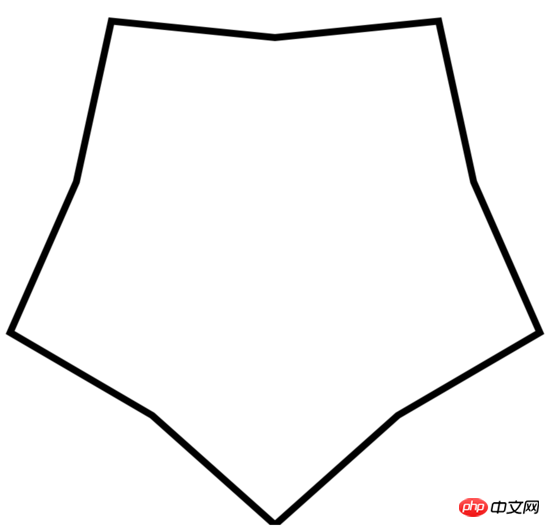

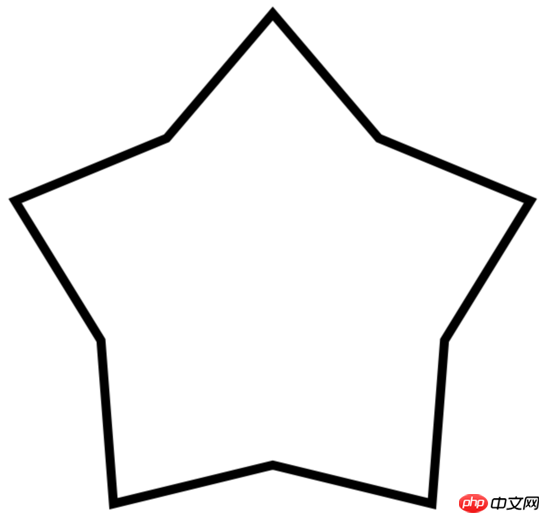

分别修改小r=80,200，400得到下面图形
增加一个顺时针旋转的参数：rot
window.onload=function(){ var canvas=document.getElementById("canvas"); canvas.width=800; canvas.height=800; var context=canvas.getContext("2d"); context.lineWidth=10; drawStar(context,150,300,400,400,30);} //rot顺时针旋转的角度function drawStar(ctx,r,R,x,y,rot){ ctx.beginPath(); //角度转弧度：除以180*PI for(var i=0;i<5;i++){ ctx.lineTo(Math.cos((18+i*72-rot)/180*Math.PI)*R+x, -Math.sin((18+i*72-rot)/180*Math.PI)*R+y); ctx.lineTo(Math.cos((54+i*72-rot)/180*Math.PI)*r+x, -Math.sin((54+i*72-rot)/180*Math.PI)*r+y); } ctx.closePath(); ctx.stroke();}

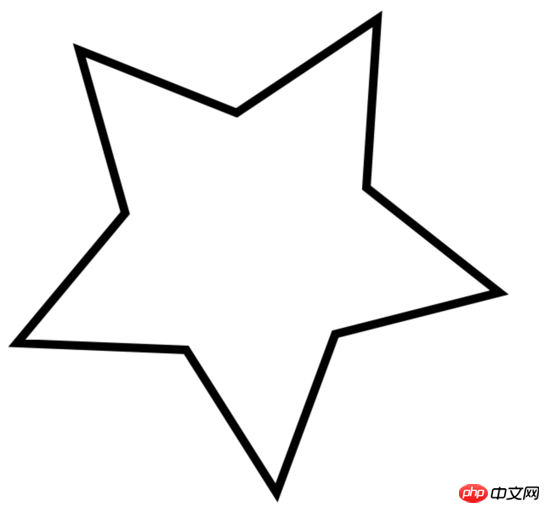

旋转30度的效果如下：
三、线条的连接lineJoin和miterLimit
1、lineJoin取值

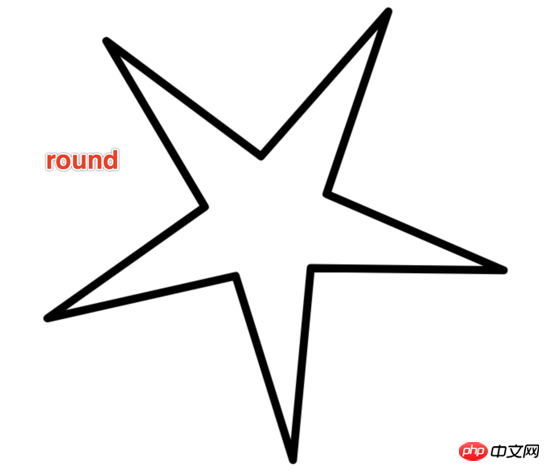

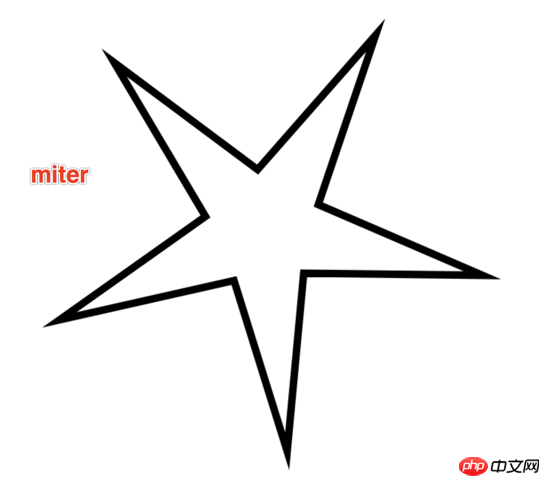

miter(default)永远呈现一个尖角,bevel斜接,round圆角

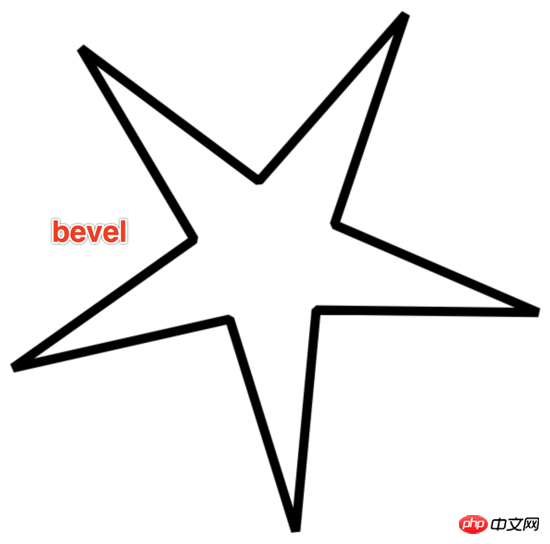

bevel像彩带折下来的效果。
2、miter相关miterLimit的属性

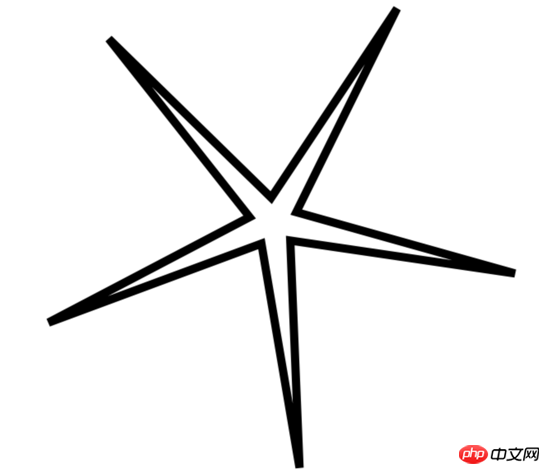

设置小r为30，lineJoin为miter，效果如下：角没有延伸成尖角，而是采取bevel的方式来显示。
context.lineJoin="miter";drawStar(context,30,300,400,400,30);
为什么？
因为context.miterLimit=10默认值是10，
miterlimit只有当lineJoin为miter时才会有效。

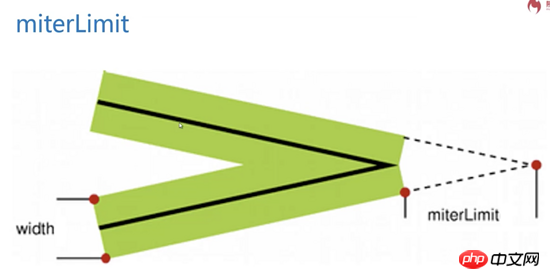

miterLimit指的是，当使用miter作为线条和线条相接的方式时，所 产生的内角和外角的距离的最大值 。
默认值是10就代表最大值是10px，一旦超过来10px就会使用bevel的方式显示。
上面把内圆半径r设置为30时，形成的尖角非常尖，内角和外角的距离超过来miterLimit的10，

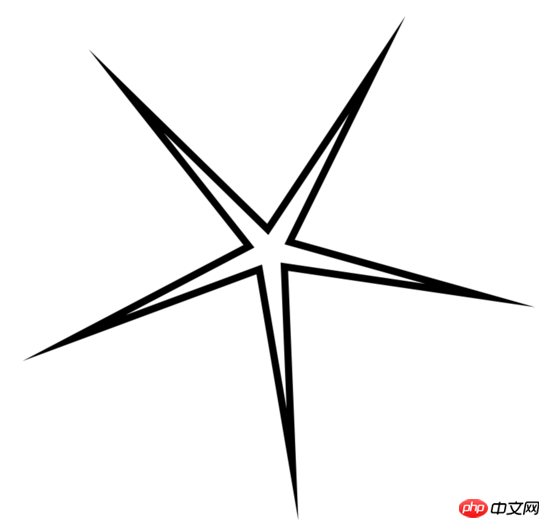

现在把miterlimit改大点，改成20，效果如下：
context.lineJoin="miter"; context.miterLimit=20; drawStar(context,30,300,400,400,30);
注意：miterLimit并不是从白色尖尖到黑色尖尖的距离，这个距离远远大于20px。
当产生miterLimit时一定是线条有宽度的，有宽度的线条中间的线的尖角与外边尖角直接的距离。
canvas给出一个miterLimit的经验值10。只有在极其特别的情况下，需要表现非常尖锐的角的时候才需要修改miterLimit。
以上就是canvas线条的属性解析的详细内容，更多请关注创想鸟其它相关文章！
