0 引言 本文继续探讨特征成型中的旋转切除功能，以及圆角和倒角的应用，通过旋转切除功能绘制一个沉头螺丝孔，并实际展示圆角和倒角的使用方法，结合实战练习，从零开始学习。
1 旋转切除功能 旋转切除与旋转凸台基体类似，前者用于减少材料，后者用于增加材料，接下来我们将利用旋转切除功能绘制一个沉头螺丝孔。
首先，绘制一个边长相同的立方体：

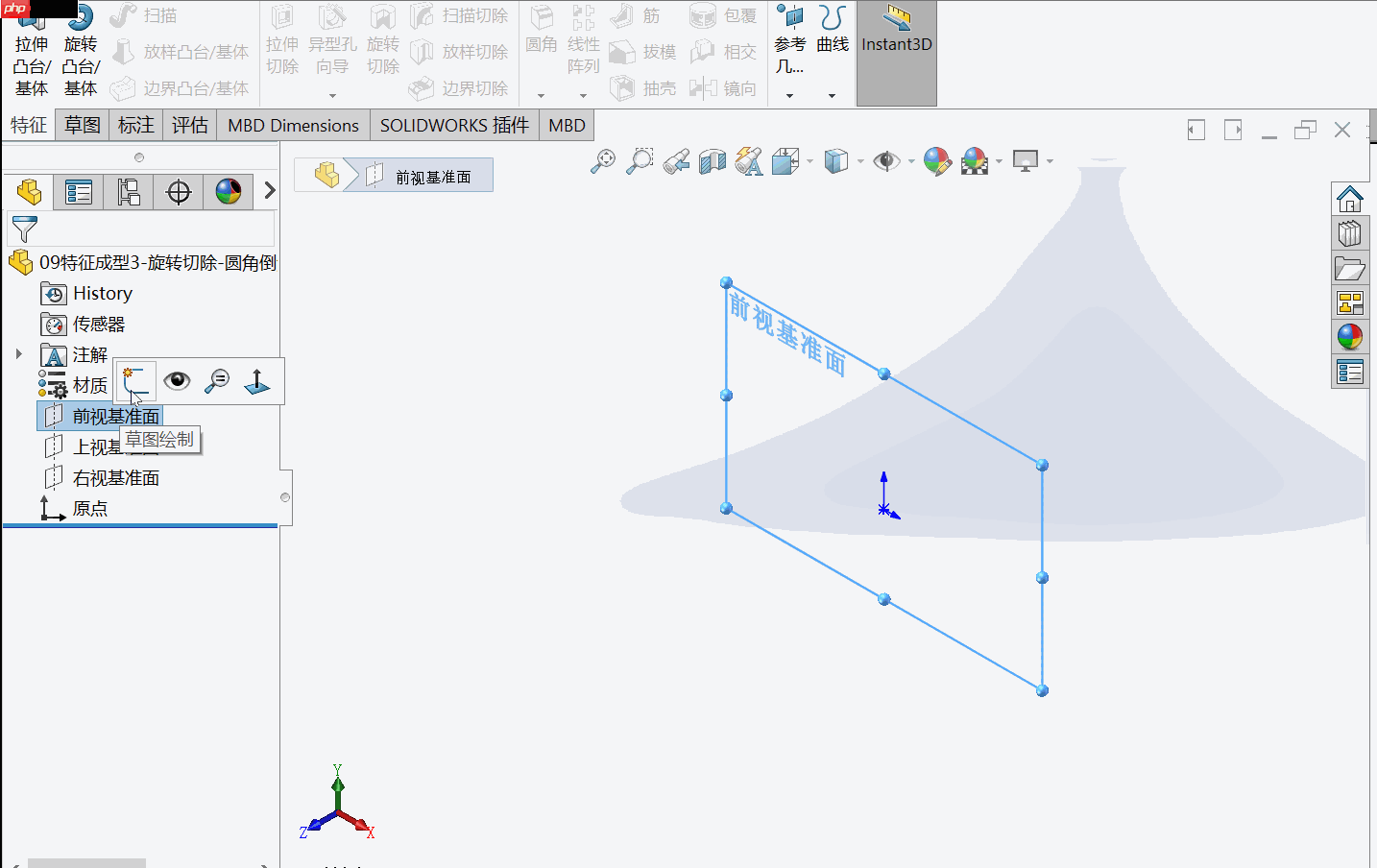

——点击前视基准面，绘制两点矩形，起始点设为原点
——同时选中矩形的两条相邻边线，设置为等长，使用智能尺寸工具将边长设为25mm

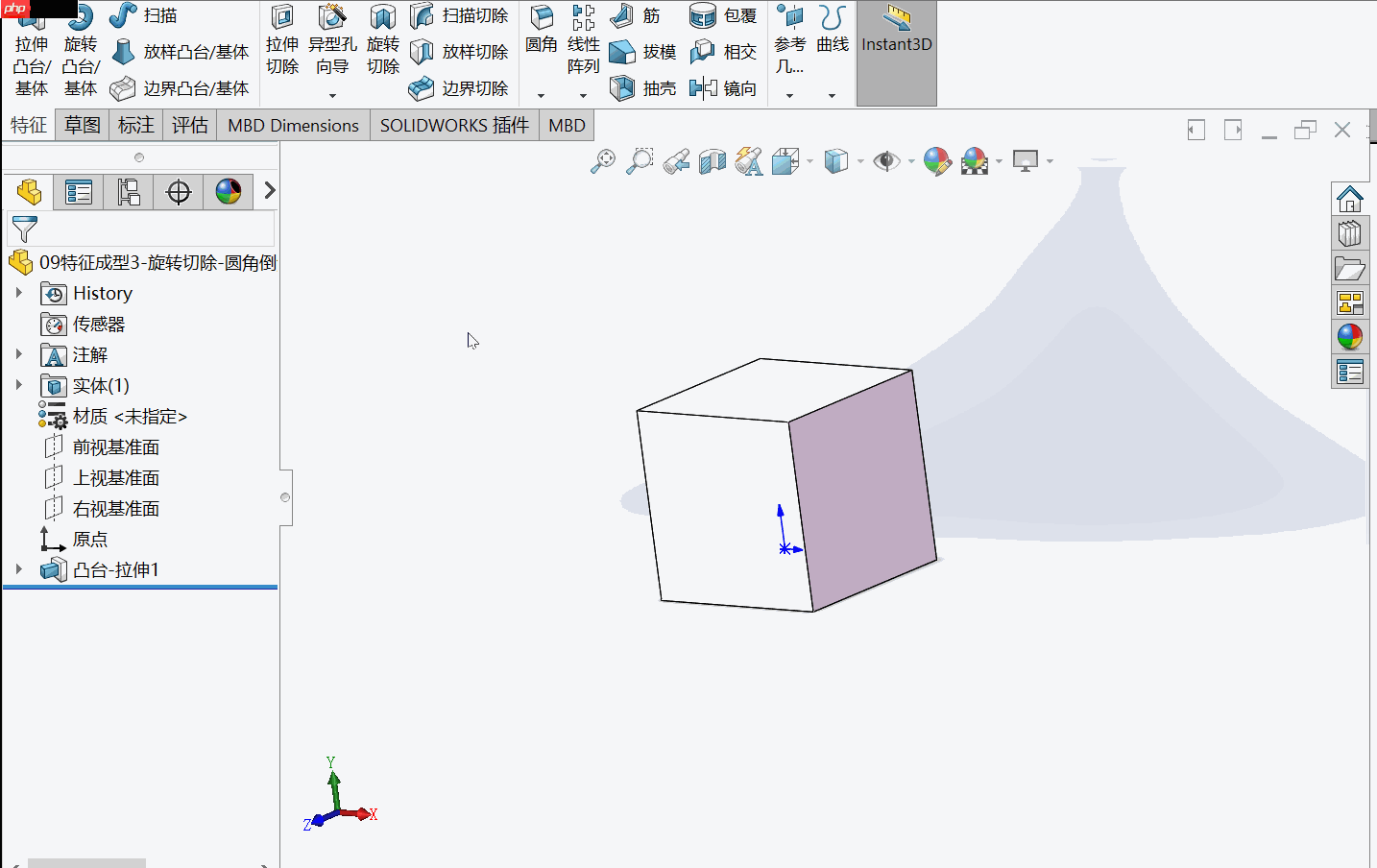

——点击拉伸凸台基体，深度设为25mm，点击确定，得到一个边长25mm的立方体
接下来在正方体中间进行旋转切除，由于现有三个基准面都不在正方体中心，因此需要在正方体中间建立一个新的基准面，具体步骤如下：
——点击特征栏中的参考几何体，从弹出的菜单中选择基准面

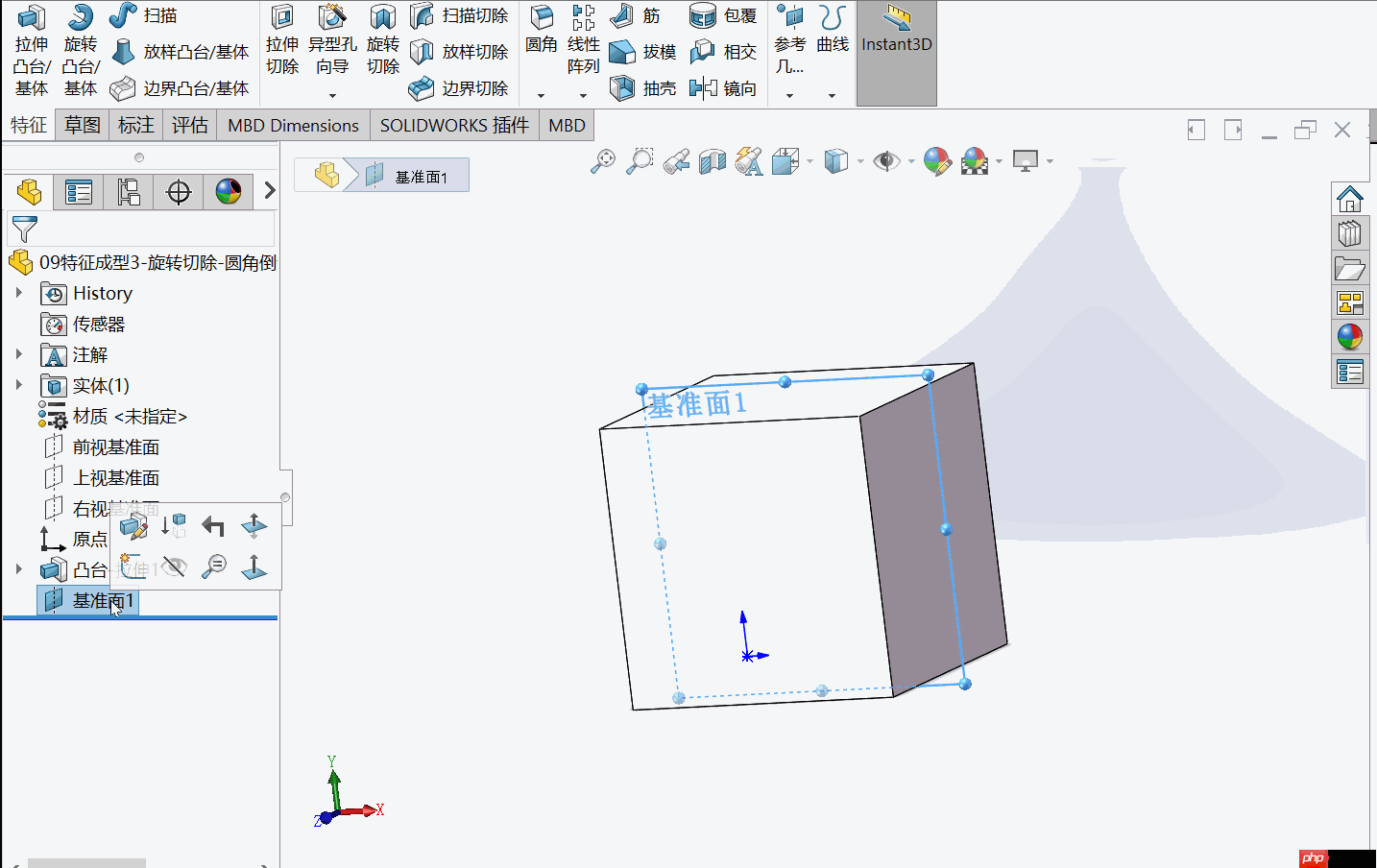

——此时左侧属性栏中第一参考被激活，点击正方体的一个面，将其加入
——选择反向等距，设置距离为12.5mm（因为正方体边长为25mm）
——若不想刻意设置反向等距距离，且希望基准面位于正方体中间，可以选择第一参考和第二参考两个面，设置属性为两侧对称
接下来开始绘制旋转切除：
——点击刚新建的基准面，开始绘制草图
——利用上下两条边线的中点约束，画一条构造线（使用Alt+C快捷键），作为旋转轴
BibiGPT-哔哔终结者
B站视频总结器-一键总结 音视频内容
28 查看详情
——绘制沉头螺丝孔的截面，使用智能尺寸工具设置好尺寸，沉头孔半径7.8mm，螺丝孔半径4.5mm，沉头孔角度45度

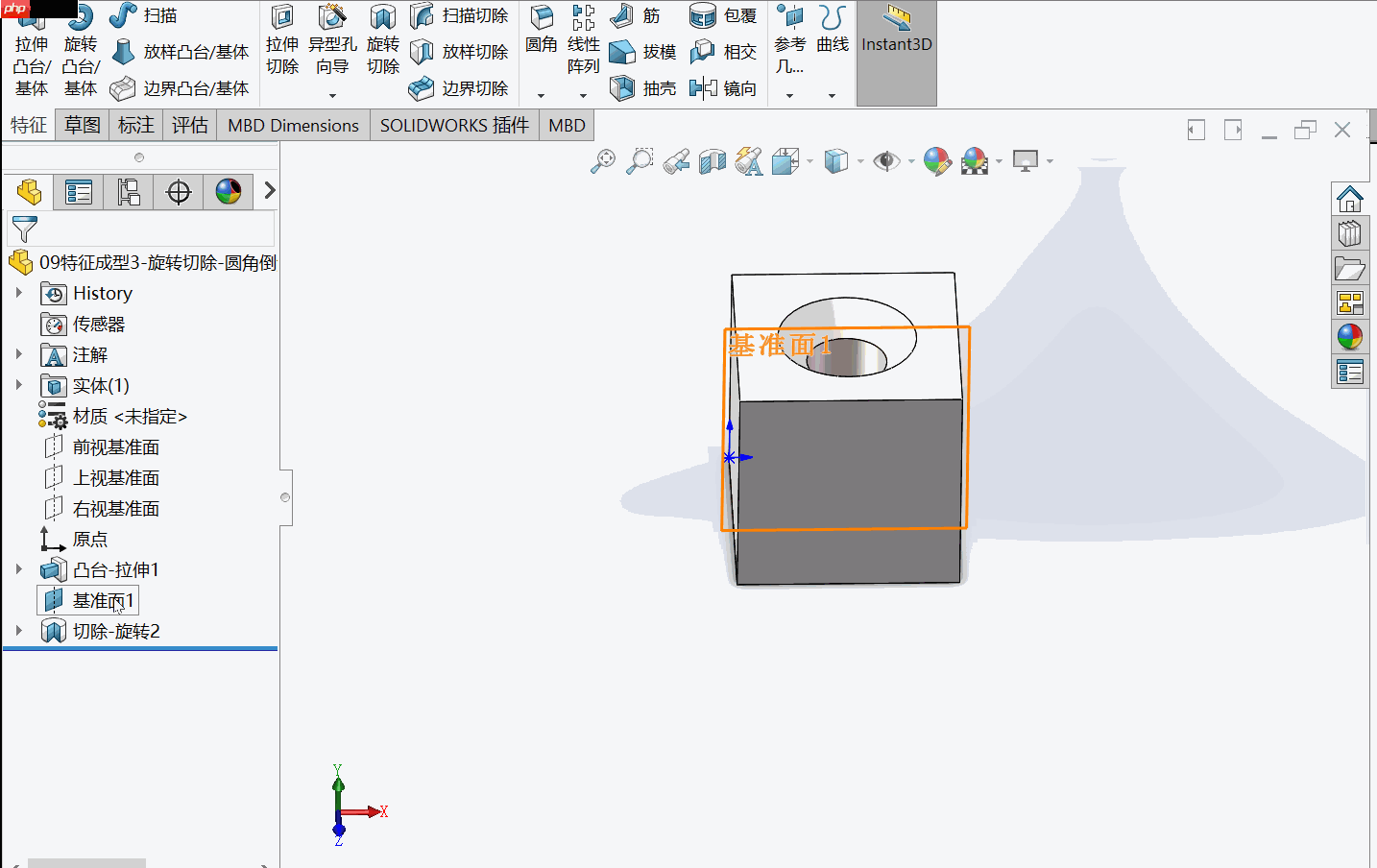

——点击旋转切除，点击是，草图自动闭合，并进行旋转切除。

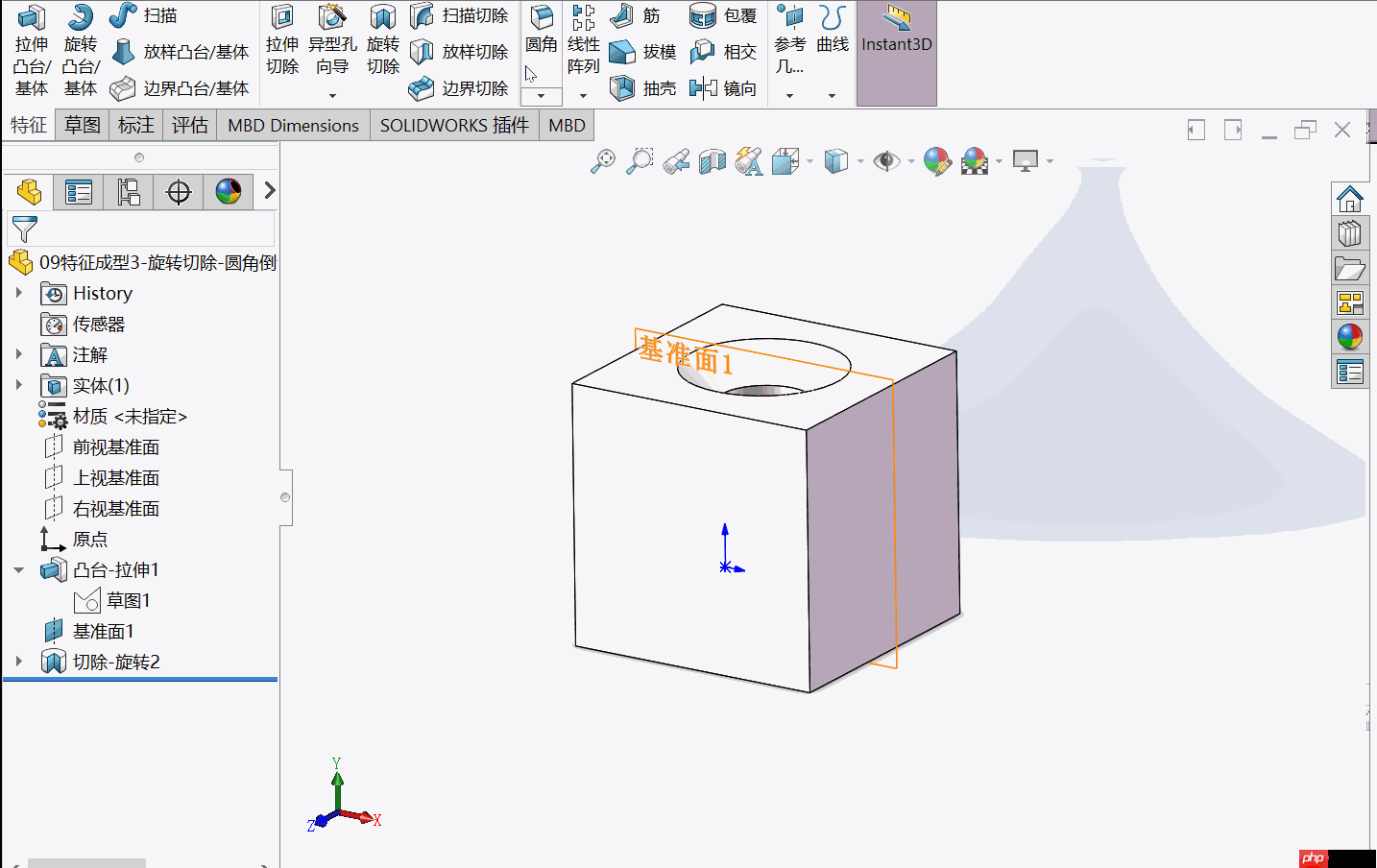

旋转查看当前的实体，是不是感觉看到内部结构不是很方便？我们可以使用剖视图来查看：
——点击正方体中间的基准面
——在视图工具中点击剖视图按钮（Section View），可以看到剖视图的情况
——在左侧属性栏中可以设置剖面离基准面的距离
——点击确定按钮，观察剖视图（只是零件视窗的功能，并未切割模型）
——再次点击剖视图按钮，取消。
2 圆角与倒角继续在上面的立方体基础上，绘制圆角与倒角：

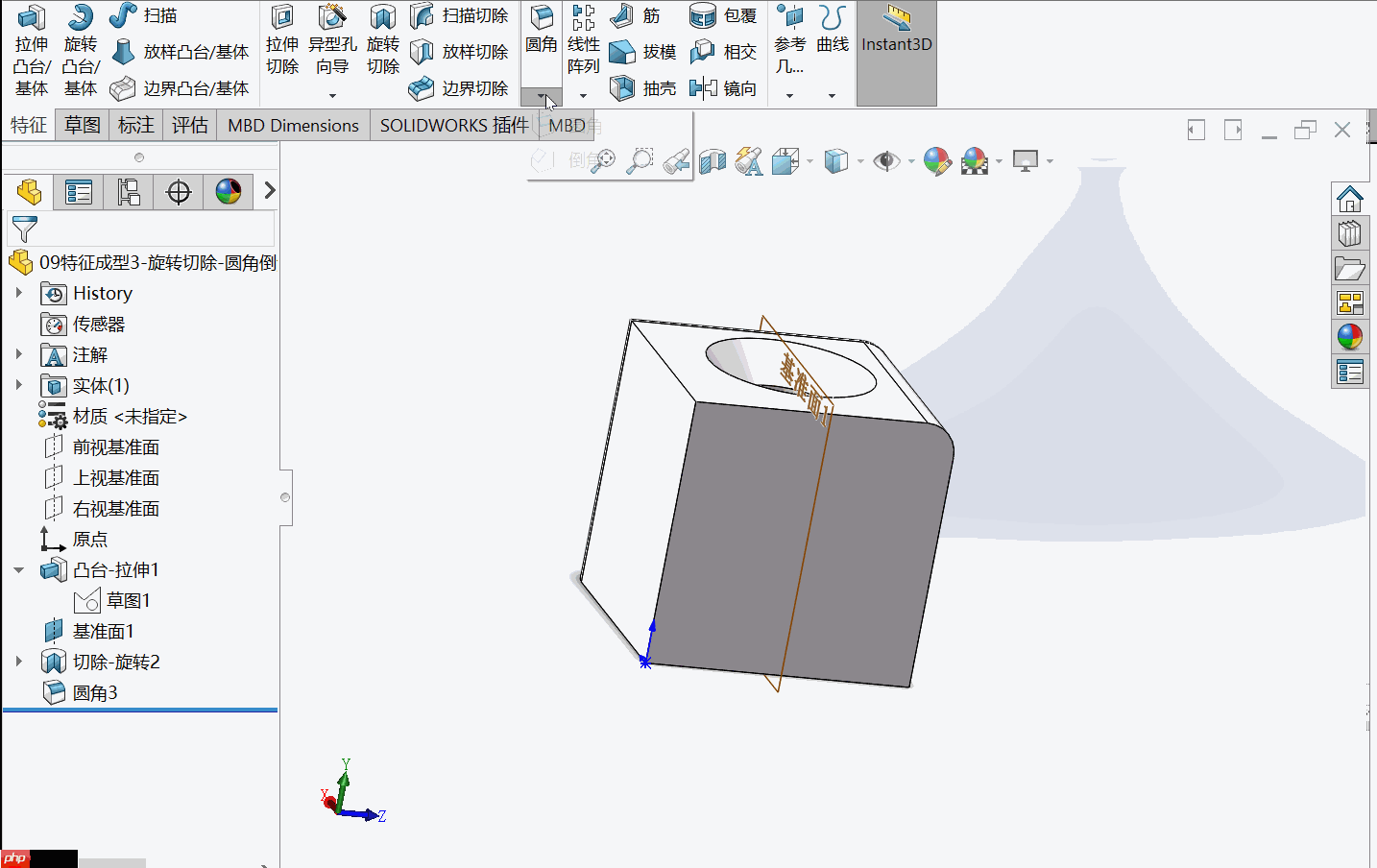

——点击圆角按钮，属性栏第一栏为圆角类型，通常使用第一种
——属性栏第二栏为要圆角化的项目，选择一条边线，则该边线所在的直角变为圆角，也可以点击一个面，则该面上的边线所在的直角都变成圆角
——在属性栏中可以设置圆角的半径
——点击倒角按钮，点击立方体的边线，也可以点击一个面，操作步骤与圆角类似：
3 总结 本文总结了特征成型中旋转切除和圆角倒角功能的使用方法，过去以为在结构建模设计中绘制一个螺丝孔需要测量大量尺寸，绘制螺丝孔实体很复杂，实际上掌握了软件中一些实用的功能，绘制一些看似复杂的结构变得相当容易，继续学习，再接再厉。
