一，前言
本文是“Linux内核分析”系列文章的首篇，将从内核的核心功能出发，描述Linux内核的整体架构以及其下主要的软件子系统。接着，本文会介绍Linux内核源文件的目录结构，并与各个软件子系统相对应。
注：本文及其他“Linux内核分析”系列文章基于以下约定：
a) 内核版本为Linux 3.10.29（该版本是一个长期支持版本，Linux社区将持续维护至少2年）。b) 考虑到嵌入式系统通常使用ARM处理器，因此涉及体系结构部分的内容均以ARM为分析对象。

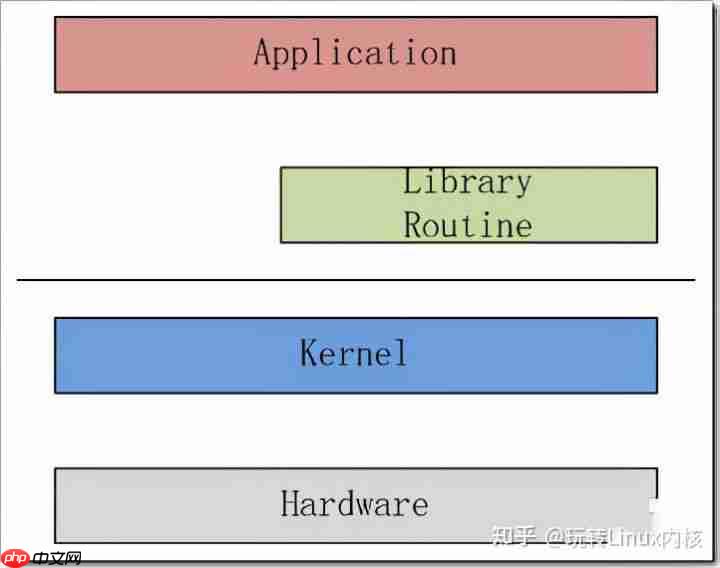

二，Linux内核的核心功能如下图所示，Linux内核是Linux操作系统的一部分。向下，它管理系统的所有硬件设备；向上，它通过系统调用，向Library Routine（如C库）或其他应用程序提供接口。
添加描述
因此，其核心功能就是：管理硬件设备，供应用程序使用。现代计算机（无论是PC还是嵌入式系统）的标准组成包括CPU、Memory（内存和外存）、输入输出设备、网络设备和其他外围设备。因此，为了管理这些设备，Linux内核提出了如下的架构。
三，Linux内核的整体架构
3.1 整体架构和子系统划分
上图展示了Linux内核的整体架构。根据内核的核心功能，Linux内核提出了5个子系统，分别负责以下功能：
进程调度（Process Scheduler），也称为进程管理、进程调度。负责管理CPU资源，以便让各个进程能够以尽可能公平的方式访问CPU。内存管理（Memory Manager）。负责管理Memory（内存）资源，以便让各个进程可以安全地共享机器的内存资源。此外，内存管理提供虚拟内存机制，该机制允许进程使用超过系统可用内存的内存，不用的内存会通过文件系统保存在外部非易失存储器中，需要使用时再取回到内存中。虚拟文件系统（VFS，Virtual File System）。Linux内核将不同功能的外部设备，例如Disk设备（硬盘、磁盘、NAND Flash、Nor Flash等）、输入输出设备、显示设备等，抽象为可以通过统一的文件操作接口（open、close、read、write等）来访问。这就是Linux系统“一切皆是文件”的体现（实际上，Linux做的并不彻底，因为CPU、内存、网络等还不是文件，如果真的需要一切皆是文件，还得看贝尔实验室正在开发的“Plan 9”）。网络子系统（Network）。负责管理系统的网络设备，并实现多种多样的网络标准。进程间通信（IPC，Inter-Process Communication）。IPC不管理任何硬件，它主要负责Linux系统中进程之间的通信。
3.2 进程调度（Process Scheduler）
进程调度是Linux内核中最重要的子系统之一，它主要提供对CPU的访问控制。因为在计算机中，CPU资源是有限的，而众多的应用程序都要使用CPU资源，所以需要“进程调度子系统”对CPU进行调度管理。
进程调度子系统包括4个子模块（见下图），它们的功能如下：
Scheduling Policy，实现进程调度的策略，它决定哪个（或哪些）进程将拥有CPU。Architecture-specific Schedulers，体系结构相关的部分，用于将对不同CPU的控制，抽象为统一的接口。这些控制主要在suspend和resume进程时使用，涉及CPU的寄存器访问、汇编指令操作等。Architecture-independent Scheduler，体系结构无关的部分。它会与“Scheduling Policy模块”沟通，决定接下来要执行哪个进程，然后通过“Architecture-specific Schedulers模块”resume指定的进程。System Call Interface，系统调用接口。进程调度子系统通过系统调用接口，将需要提供给用户空间的接口开放出去，同时屏蔽掉不需要用户空间程序关心的细节。
3.3 内存管理（Memory Manager, MM）
内存管理同样是Linux内核中最重要的子系统之一，它主要提供对内存资源的访问控制。Linux系统会在硬件物理内存和进程所使用的内存（称作虚拟内存）之间建立一种映射关系，这种映射是以进程为单位，因此不同的进程可以使用相同的虚拟内存，而这些相同的虚拟内存，可以映射到不同的物理内存上。
文心智能体平台
百度推出的基于文心大模型的Agent智能体平台，已上架2000+AI智能体
0 查看详情
内存管理子系统包括3个子模块（见下图），它们的功能如下：
Architecture Specific Managers，体系结构相关部分。提供用于访问硬件Memory的虚拟接口。Architecture Independent Manager，体系结构无关部分。提供所有的内存管理机制，包括：以进程为单位的memory mapping；虚拟内存的Swapping。System Call Interface，系统调用接口。通过该接口，向用户空间程序应用程序提供内存的分配、释放，文件的map等功能。
3.4 虚拟文件系统（Virtual Filesystem, VFS）
传统意义上的文件系统，是一种存储和组织计算机数据的方法。它用易懂、人性化的方法（文件和目录结构），抽象计算机磁盘、硬盘等设备上冰冷的数据块，从而使对它们的查找和访问变得容易。因此，文件系统的实质，就是“存储和组织数据的方法”，文件系统的表现形式，就是“从某个设备中读取数据和向某个设备写入数据”。
随着计算机技术的进步，存储和组织数据的方法也在不断进步，从而导致有多种类型的文件系统，例如FAT、FAT32、NTFS、EXT2、EXT3等。而为了兼容，操作系统或内核，要以相同的表现形式，同时支持多种类型的文件系统，这就延伸出了虚拟文件系统（VFS）的概念。VFS的功能就是管理各种各样的文件系统，屏蔽它们的差异，以统一的方式，为用户程序提供访问文件的接口。
我们可以从磁盘、硬盘、NAND Flash等设备中读取或写入数据，因此最初的文件系统都是构建在这些设备之上的。这个概念也可以推广到其他的硬件设备，例如内存、显示器（LCD）、键盘、串口等。我们对硬件设备的访问控制，也可以归纳为读取或者写入数据，因此可以用统一的文件操作接口访问。Linux内核就是这样做的，除了传统的磁盘文件系统之外，它还抽象出了设备文件系统、内存文件系统等。这些逻辑，都是由VFS子系统实现。
VFS子系统包括6个子模块（见下图），它们的功能如下：
Device Drivers，设备驱动，用于控制所有的外部设备及控制器。由于存在大量不能相互兼容的硬件设备（特别是嵌入式产品），因此也有非常多的设备驱动。因此，Linux内核中将近一半的Source Code都是设备驱动，大多数的Linux底层工程师（特别是国内的企业）都在编写或者维护设备驱动，而无暇顾及其他内容（它们恰恰是Linux内核的精髓所在）。Device Independent Interface，该模块定义了描述硬件设备的统一方式（统一设备模型），所有的设备驱动都遵守这个定义，可以降低开发的难度。同时可以用一致的形式向上提供接口。Logical Systems，每一种文件系统，都会对应一个Logical System（逻辑文件系统），它会实现具体的文件系统逻辑。System Independent Interface，该模块负责以统一的接口（块设备和字符设备）表示硬件设备和逻辑文件系统，这样上层软件就不再关心具体的硬件形态了。System Call Interface，系统调用接口，向用户空间提供访问文件系统和硬件设备的统一的接口。
3.5 网络子系统（Net）
网络子系统在Linux内核中主要负责管理各种网络设备，并实现各种网络协议栈，最终实现通过网络连接其他系统的功能。在Linux内核中，网络子系统几乎是自成体系，它包括5个子模块（见下图），它们的功能如下：
Network Device Drivers，网络设备的驱动，和VFS子系统中的设备驱动是一样的。Device Independent Interface，和VFS子系统中的是一样的。Network Protocols，实现各种网络传输协议，例如IP, TCP, UDP等。Protocol Independent Interface，屏蔽不同的硬件设备和网络协议，以相同的格式提供接口（socket）。System Call interface，系统调用接口，向用户空间提供访问网络设备的统一的接口。
至于IPC子系统，由于功能比较单纯，这里就不再描述了。
四，Linux内核源代码的目录结构
Linux内核源代码包括三个主要部分：
内核核心代码，包括第3章所描述的各个子系统和子模块，以及其他的支撑子系统，例如电源管理、Linux初始化等。其他非核心代码，例如库文件（因为Linux内核是一个自包含的内核，即内核不依赖其他的任何软件，自己就可以编译通过）、固件集合、KVM（虚拟机技术）等。编译脚本、配置文件、帮助文档、版权说明等辅助性文件。
下图是使用ls命令看到的内核源代码的顶层目录结构，具体描述如下：
include/ —- 内核头文件，需要提供给外部模块（例如用户空间代码）使用。kernel/ —- Linux内核的核心代码，包含了3.2小节所描述的进程调度子系统，以及和进程调度相关的模块。mm/ —- 内存管理子系统（3.3小节）。fs/ —- VFS子系统（3.4小节）。net/ —- 不包括网络设备驱动的网络子系统（3.5小节）。ipc/ —- IPC（进程间通信）子系统。arch// —- 体系结构相关的代码，例如arm, x86等。arch//mach- —- 具体的machine/board相关的代码。arch//include/asm —- 体系结构相关的头文件。arch//boot/dts —- 设备树（Device Tree）文件。init/ —- Linux系统启动初始化相关的代码。block/ —- 提供块设备的层次。sound/ —- 音频相关的驱动及子系统，可以看作“音频子系统”。drivers/ —- 设备驱动（在Linux kernel 3.10中，设备驱动占了49.4的代码量）。lib/ —- 实现需要在内核中使用的库函数，例如CRC、FIFO、list、MD5等。crypto/ —– 加密、解密相关的库函数。security/ —- 提供安全特性（SELinux）。virt/ —- 提供虚拟机技术（KVM等）的支持。usr/ —- 用于生成initramfs的代码。firmware/ —- 保存用于驱动第三方设备的固件。samples/ —- 一些示例代码。tools/ —- 一些常用工具，如性能剖析、自测试等。Kconfig, Kbuild, Makefile, scripts/ —- 用于内核编译的配置文件、脚本等。COPYING —- 版权声明。MAINTAINERS —-维护者名单。CREDITS —- Linux主要的贡献者名单。REPORTING-BUGS —- Bug上报的指南。Documentation, README —- 帮助、说明文档。
